礦用皮帶過風門裝置，包括開設在風門上的矩形風口，所述風口上設有至少一個活動擋風板和至少一個位于活動擋風板下方的固定擋風板，其中活動擋風板頂部與風口頂部轉動連接，固定擋風板兩側與風口側面固定連接，所述活動擋風板底部與固定擋風板頂部設置有用于上行皮帶穿過的上皮帶空間，固定擋風板與風口底面之間具有用于下行皮帶穿過的下皮帶空間。本實用新型相對于現有技術，上皮帶空間
與上行皮帶之間的漏風縫隙以及下行皮帶與下皮 20 t 0 帶空間之間的漏風縫隙均大大減小，皮帶在運行過程中穿過風門上的風口時漏風量大大降低，提高風門的密封性，減少巷道內通風量的泄露。
隨著礦井的發展，皮帶運輸己經成為煤礦井下運輸的主要手段，多數礦井下的采煤掘進工作面都己鋪設了皮帶機，這樣大大提高了礦井的運輸能力，但是在很多情況下，皮帶需要穿過風門，由于皮帶的不斷運轉，造成風門嚴重漏風，降低了風門的質量，同時也可能造成其它作業地點有效通風量的減少，使得井下通風系統的穩定性、可靠性、安全性降低。
礦用皮帶過風門裝置，用于克服現有技術中的缺陷，使皮帶在運行過程中穿過風門時的漏風量大大降低，提高風門的密封性，減少巷道內通風量的泄
本實用新型提供一種礦用皮帶過風門裝置，包括開設在風門上的矩形風口，所述風口上設有至少一個活動擋風板和至少一個位于活動擋風板下方的固定擋風板，其中活動擋風板頂部與風口頂部轉動連接，固定擋風板兩側與風口側面固定連接，所述活動擋風板底部與固定擋風板頂部設置有用于上行皮帶穿過的上皮帶空間，固定擋風板與風口底面之間具有用于下行皮帶穿過的下皮帶空間。
皮帶過風門裝置的制作原理

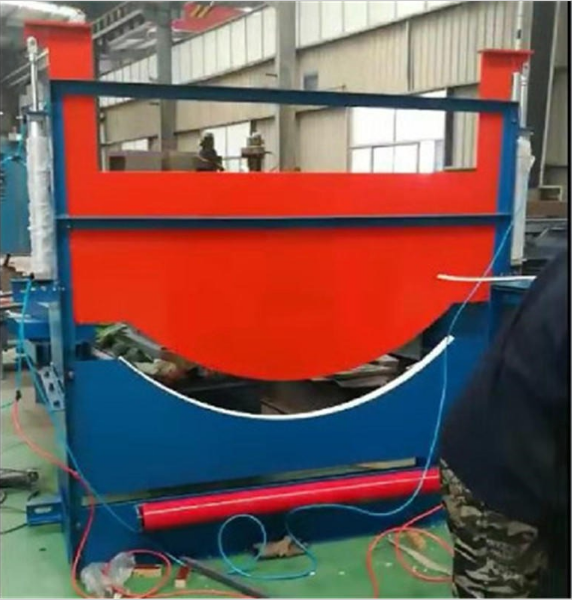

礦用皮帶過風門裝置，包括開設在風門上的矩形風口1，風口1上設有至少一個活動擋風板2和至少一個位于活動擋風板2下方的固定擋風板3，其中活動擋風板2頂部與風口1頂部轉動連接，固定擋風板3兩側與風口1側面固定連接，活動擋風板2底部與固定擋風板3頂部設置有用于上行皮帶穿過的上皮帶空間4，固定擋風板3與風口1底面之間具有用于下行皮帶穿過的下皮帶空間5。
本實用新型提供的礦用皮帶過風門裝置，上行皮帶從上皮帶空間中穿過時，活動擋風板繞轉動連接端轉動，底部向上翻轉，間隙變大，上行皮帶載著物料可以從中穿過，活動擋風板轉過的角度依上行皮帶機載在其上的物料形狀而定，活動擋風板底部搭在物料及上行皮帶上，能夠漏風的縫隙較小，下行皮帶直接從下行間隙中穿出，相對于現有技術上皮帶空間與上行皮帶之間的漏風縫隙以及下行皮帶與下皮帶空間之間的漏風縫隙均大大減小，皮帶在運行過程中穿過風門上的風口時漏風量大大降低，提高風門的密封性，減少巷道內通風量的泄露。
在上述實施例的基礎上，活動擋風板2下部固定連接有橡膠板20。橡膠板與上行皮帶機放置在上行皮帶上的物料接觸時，可自然產生變形并保證始終與之接觸，從而提高上皮帶空間與上行皮帶及物料之間的密封性能。本實施例中僅在活動擋風板2下部固定連接橡膠板20，當然還可以在固定擋風板3上部也固定連接橡膠板20。固定擋風板3的頂邊呈凹槽狀，橡膠板20的底邊呈下凸狀，橡膠板20的底邊與固定擋風板3的頂邊形狀相適配。保證密封良好。橡膠板20底邊形狀和固定擋風板4頂邊的形狀均與上行皮帶相適配，上行皮帶為凹槽狀，以防止物料向外拋灑。
作為上實施例的進一步地改進，活動擋風板2頂部與風口1頂面之間安裝有活動維修板6，活動維修板6頂部與風口1頂面轉動連接，活動維修板6底部與活動擋風板2頂部可拆卸連接。
[001刀這里的可拆卸連接具體可通過插銷與套配合的結構，具體在活動維修板及活動擋風板頂部均設一套，插銷可插入兩個套內，從而將活動維修板固定在活動擋風板頂部，并且不會影響活動擋風板的轉動，風口1邊緣上可安裝邊框10，活動擋風板與風口邊框之間以及活動維修板與風口邊框之間均可通過合頁30轉動連接，當風口邊框或合頁損壞，需要維修或更換時，可直接通過活動維修門伸進風口內進行修護，操作比較方便。
如上所述的實施例，固定擋風板3與風口1底面之間安裝有固定板7，固定板7底部及兩側分別與風口1固定連接，固定板7頂部與固定擋風板3底部之間形成下皮帶空間下行皮帶從下行間隙中穿過，由于皮帶在運行中具有不穩定形，即上下有跳動，隨著長時間使用，皮帶底部與風口底面或底部邊框之間碰觸會造成其磨損，為了保護風口底部邊框，在固定擋風板與風口底面之間安裝有固定板，這樣，下行皮帶從下皮帶空間中穿過時會磨損固定板，而不會造成風口底面或風口底面邊框的磨損，定期更換固定板即可，更換成本較低。優選地，上皮帶空間4呈U形。上行皮帶呈U形，防止放置在其上的物料灑落，將上皮帶空間設置呈U形與上行皮帶自身形狀相適配，降低了上皮帶空間的漏風量，進一步提高了過風門裝置的密封性。
優選地，下皮帶空間5呈一字形。下行皮帶由于卸掉了物料，自身呈一字形，將下皮帶空間設置呈一字形與下行皮帶自身形狀相適配，降低了下皮帶空間的漏風量，進一步提高了過風門裝置的密封性。

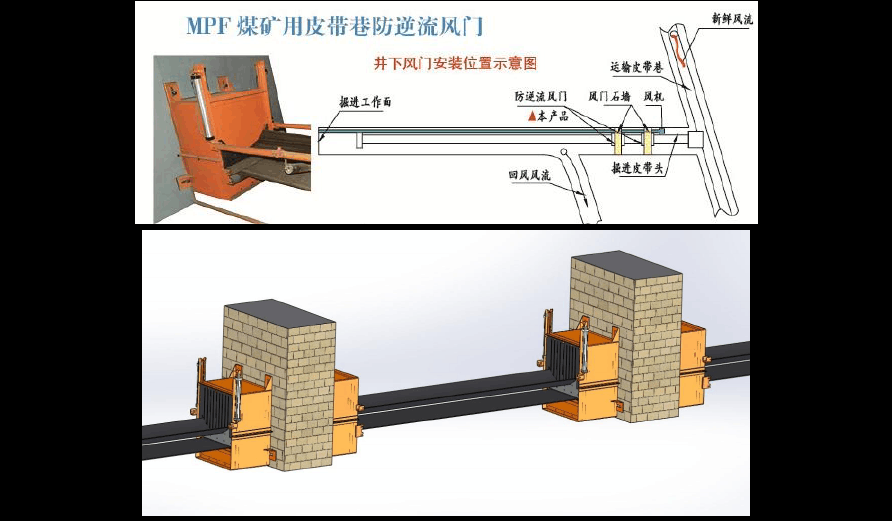

皮帶過風門裝置具體實施時，將矩形風口上的邊框10分別安裝在皮帶運輸巷風門的進風端面和出風端面上，使上行皮帶穿過上皮帶空間，下形皮帶位于下皮帶空間內，這樣上形皮帶與矩形風口頂邊框通過活動擋風板密封，上形皮帶與下形皮帶之間通過固定擋風板密封，下形皮帶與風口底邊框之間通過固定板密封，有效降低了皮帶處的漏風率；當皮帶開始運行時，在活動擋風板的作用下，保證具有一定高度的物料與橡膠板緊密接觸時，仍不會漏風。
最后應說明的是：以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述各實施例對本實用新生進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍。
