繩式無壓風門,鋼絲繩手動無壓風門特點
作者： 礦用風門來源： 互聯網
鋼絲繩手動無壓風門特點就是手動輕松原則能輕松地打開、自動關閉。
無壓是指作用在風門上的壓力通過某種手段使其平衡，啟動風門力的大小與該處風壓的大小和方向無關，只與啟動風門的總阻力有關。

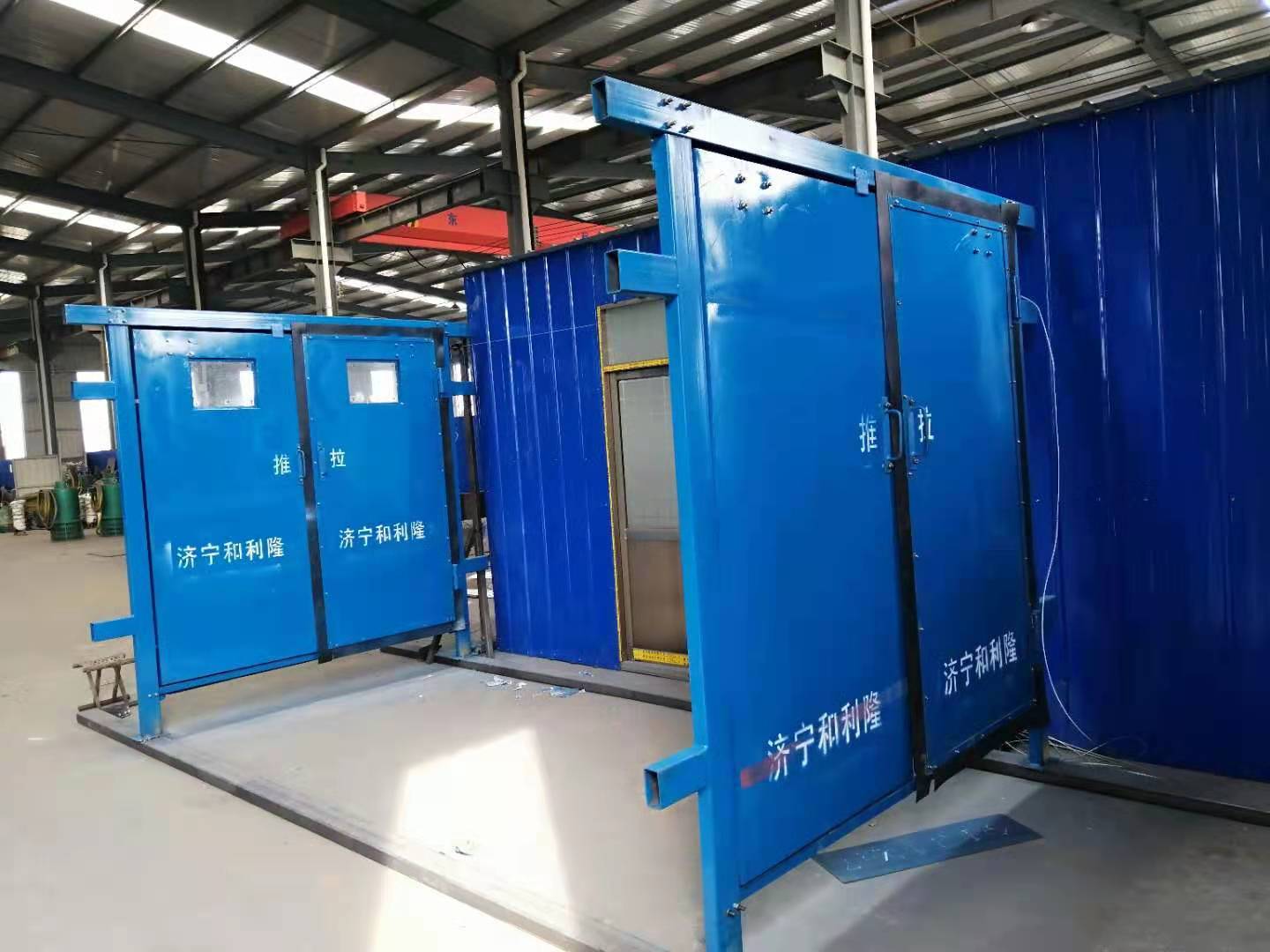

繩式無壓風門結構
繩式無壓風門把風門設計成兩扇，每扇門都可以向兩個方向任意開啟，門扇與水平方向垂直，用牽引鋼絲繩連接。鋼絲繩穿過風門布置在巷道的頂板，在兩扇風門的軸上裝上復位裝置，以實現無壓風門的自動關閉

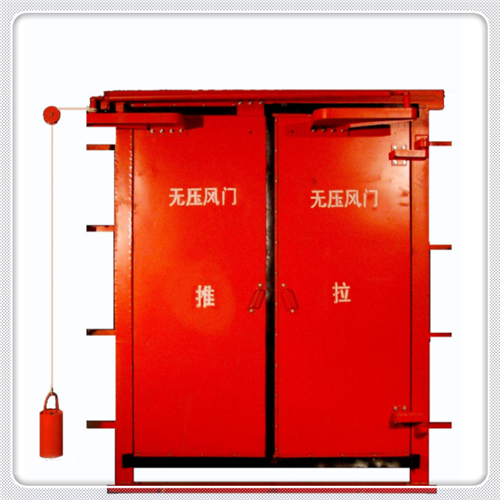

復位裝置可采用地彈簧、重錘和三角形彈簧可以看到風門每側都有一個用鋼絲繩圍成的梯形，旨在保證（不論巷道內的風向如何）風門正常工作。在不需要反風的情況下，可將順風側的鋼絲繩去掉。自動無壓風門在停電或故障時可自動轉換為手動無壓風門。
繩式無壓風門工作原理
手動無壓風門RPG-BI(RPG代表繩式無壓風門，B代表手動，1代表設計序
當有人員通過時，對門1施加推力Q，注順風壓方向開啟。這時通過鋼絲繩圍成的梯形與門1相連接好的門2受拉力，并隨著門的開啟而開啟。人員或車輛通過后，由于復位裝置的作用，風門自動關閉。
由于風門布置的對稱性，從反方向通過時也是如此。
