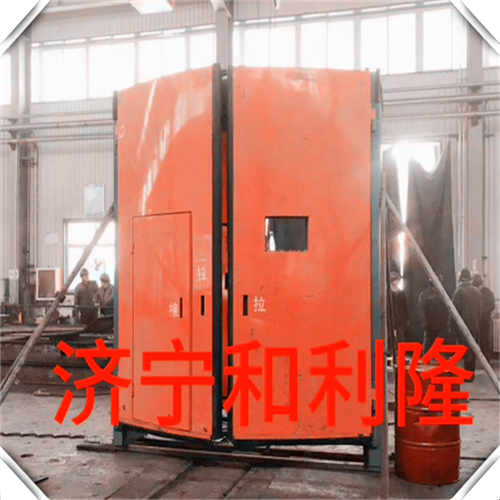

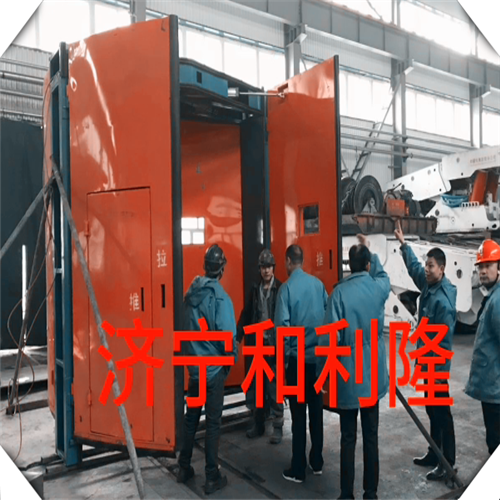

礦用氣控聯鎖減壓風門,具有正、反風門組成,符合《煤礦安全規程》的要求,適用于井下巷道各種環境,用于煤礦井下巷道阻隔通風風流,且保證行人及運輸正常通行,是煤礦井下通風系統中不可缺少的組成部分,是重要的安全基礎設施。

二、氣控聯鎖無壓風門結構組成:
1、風門結構組成
礦用氣控聯鎖安全減壓風門是由減壓風門和控制裝置組成。每套風門門體為2組4道8扇門,每組風門含2道4扇風門,每道風門含2扇正風門和2扇反風門。控制系統實現風門的自動開啟與關閉,省時省力。
風門為金屬分體結構,在井下組合安裝使用,其由門扇、門框、頂箱、地梁、合頁、驅動機構等組成。門框架是由矩形管、角鋼和冷軋板焊接而成為方便運輸,門框拆分為兩部分,用螺栓連接組裝;門扇采用鋼制型材焊接骨架,雙面覆鋼板,門扇上設有小門、透視窗;驅動臂是由鋼板、圓鋼焊接而成,與氣缸相連,保證風門開啟自如;風門的開啟是通過氣缸帶動門扇運動。小門設有閉門器,具有自動關門功能。
2、氣控系統
氣動控制裝置主要由氣控箱、氣控按鈕、氣控閥門、限位裝置、組成。氣控裝置控制驅動裝置實現風門的開啟與關閉。
(1)安裝位置
氣控箱安裝于每道風門兩側,開關門按鈕安裝在氣控箱上。
(2)工作原理
1、正常通過
行人到達A門時,按動A門綠色開門按鈕,若B門此時處于關閉狀態時,其信號經控制箱處理后輸出,直接控制A門氣缸開啟風門A,同時發送閉鎖信號至B門控制箱,對B門進行強制閉鎖,B門不能再開啟;A門綠色指示燈亮,語音提示“開門請注意,離開請關門”B門紅色指示燈亮,語音提示“對面風門已開,請稍后”。
行人通過A門后須按動A門另一側的紅色關門按鈕關閉風門A,其信號經控制箱處理后輸出,直接控制A門氣缸關閉風門A, A門完全關閉之后,控制箱閉鎖信號方可自行斷開,B門才可以開啟。
同樣,行人通過B門時,按動B門綠色開門按鈕,若A門此時處于關閉狀態時,其信號經控制箱處理后輸出,直接控制B門氣缸開啟風門B,同時發送閉鎖信號至A門控制箱,對A門進行強制閉鎖, A門不能再開啟;B門綠色指示燈亮,語音提示“開門請注意,離開請關門”同時A門紅色指示燈亮,語音提示“對面風門已開,請稍后”。
行人通過B門后須按動B門另一側的紅色關門按鈕關閉風門B,其信號經控制箱處理后輸出,直接控制B門氣缸關閉風門B,B門完全關閉之后,控制箱閉鎖信號方可自行斷開,A門才可以開啟。
行人反向通過時,操作步驟相同。
車輛通過時,同樣具有閉鎖功能。
2、緊急及異常通過
當有緊急情況發生需緊急解除閉鎖進行開門時,或風門及氣控裝置發生異常情況無法正常開門時,可拉開A門氣源箱或控制箱上任一應急泄壓手拉閥,即可手動拉開風門A,拉開B門氣源箱或控制箱上任一應急泄壓手拉閥,即可手動拉開風門B。
應急泄壓手拉閥被拉出時,該道風門的氣控裝置將完全失效,同時,氣控裝置的閉鎖功能將完全失效。
如要恢復氣控裝置,需將該道風門的氣源箱及氣控箱上的應急泄壓手拉閥全部推回復位,氣控裝置將自動恢復至緊急泄壓前的正常運行狀態,閉鎖功能將自動恢復。
A門與B門閉鎖,同時只能打開一道風門。

三、氣控聯鎖減壓風門門體技術參數:
1、風門開啟形式:同步對開;
2、風門間距:≥20m (風門配套設施要與實際安裝情況相匹配)。
3、開啟角度:90°。
4、風門承受負壓:≥800pa。
5、風門尺寸類型為:(1)凈通過尺寸4.0米*2.4米(凈寬*凈高);(2)凈通過尺寸4.0米*2.2米(凈寬*凈高);
6、風門要求安設配套調節風窗,調節風窗技術要求
(1)調節風窗為百葉式調節風窗。
(2)調節風窗采用2mm厚鋼板,并能實現一體式調節。
(3)調節風窗承受負壓:≥800pa,可調節200m3/min-3000m3/min。
6、門體機構及材質要求:
(1)門框、門梁采用160mm*80mm*5mm矩管;門扇骨架采用70*50*4mm方管,面板采用2mm厚鋼板; 合頁采用大風門合頁,厚度加厚。
(2)門扇與門扇、門扇與門框之間加裝平板復合密封膠條,雙向密封,確保密封性能良好。
(3)門框、門扇采用全鋼噴漆結構,顏色為黃色,防腐、防潮、阻燃、強度大、不變形。
(4)門扇為鋼制結構、強度大、密封嚴密、漏風量小。
(5)須關閉平穩,安全可靠,易維護。
四、氣控聯鎖減壓風門控制裝置技術參數:
1、風門控制裝置:氣控箱供風壓力:0.7MPa,氣控箱進氣口接頭:DN20高壓接頭。風門氣缸控制按鈕可延伸5-10m的距離,可實現半自動開啟和關閉。
2、驅動裝置:氣動驅動缸。
3、風門上安裝風門開關語音、聲光報警,車輛或人員經過時,可發出語音、聲光報警,額定電壓:127V。
4、風門上預留風門開閉傳感器安裝位置。
5、兩道風門之間實現閉鎖,正常狀態下只能打開一道風門。
6、要求控制系統簡單,易安裝、易維護;充分考慮到使用的安全性,停風時可手動開啟風門,避免因停風造成的開啟不便的問題。
7、為加快實現智慧礦山建設步伐,氣控箱應預留可實現與現有控制裝置互不干擾并互相閉鎖的遠程控制閥門,將氣管引致可安裝電源地點,利用電磁閥實現遠程控制。
五、氣控聯鎖減壓風門控制系統功能要求:
1、風門啟閉通過驅動裝置實現,關閉不需要另加其它裝置,驅動裝置安裝在門體上,不得占用巷道的使用空間,控制系統須帶閉鎖系統。
2、采用井下壓風管路為動力源,氣缸控制推力大,須完全滿足大尺寸或重量較大的重型風門控制需要。
3、半自動控制狀態下,風門按鈕開關,無需人力輔助開啟,操作簡單。兩組風門互相閉鎖,同一時間內只能開啟一組,并且關門優先,防止通風系統短路運行。
4、風門須具有防夾功能。
5、如遇停風可實現人工打開或關閉風門,風源恢復后裝置可自動復位,如此時風門處于開啟狀態,系統應自動關閉開啟的風門。
