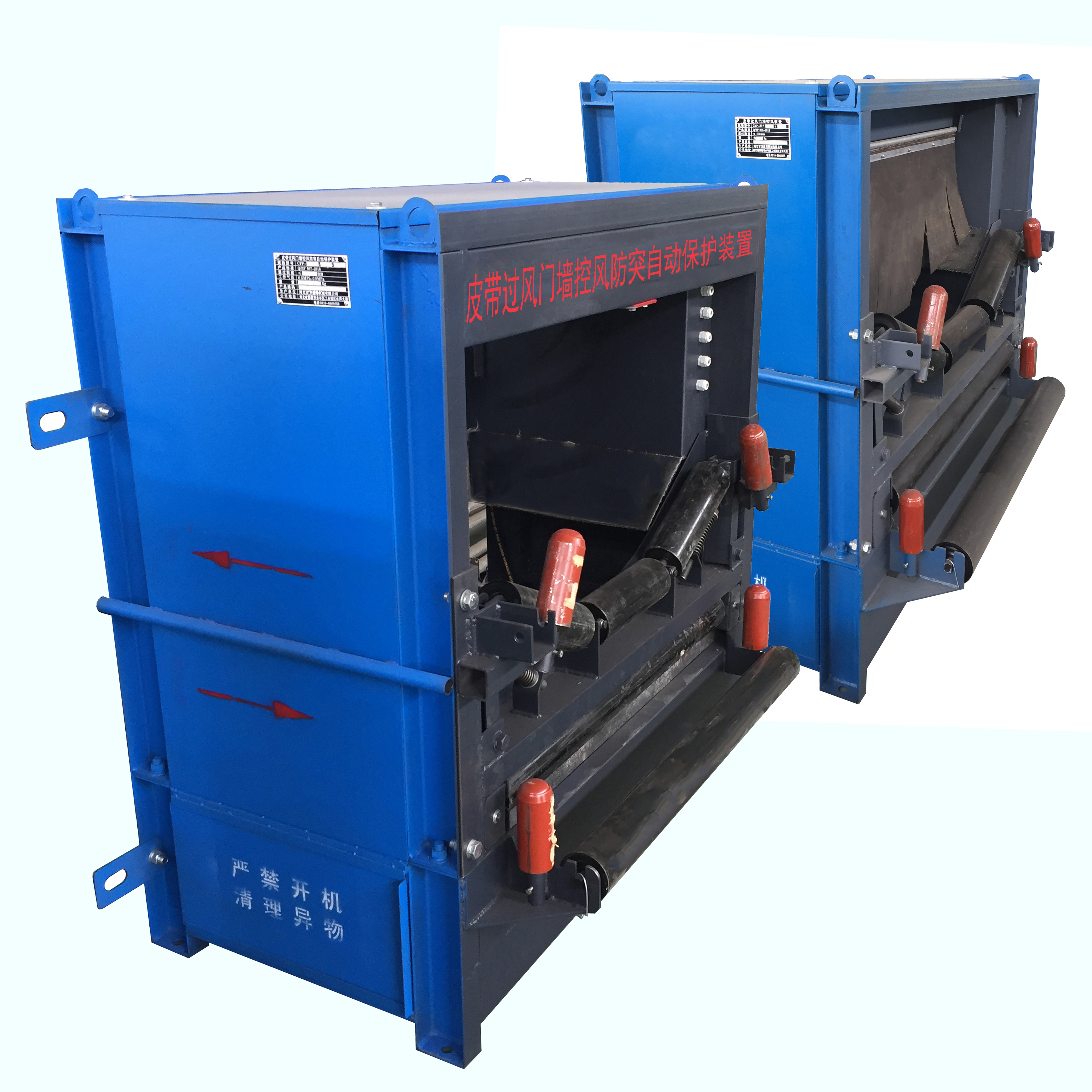

皮帶過風門墻控風防突自動保護裝置產品簡介
風門是礦井通風網絡中不可缺少的的通風構筑物，其主要功能是隔斷風流，為礦井風流按需分配創造條件，同時，又為行人和運輸提供方便。皮帶過風門墻體，是礦井生產中非常普遍的現象。而皮帶機穿過風門時，由于截面較大，且皮帶的循環連續作業和運輸煤體的形狀不規則無規律性，皮帶洞的風流隔斷一直是個難以處理的問題。并且瓦斯突出時，通過皮帶洞擴散相鄰巷道，造成施工人員窒息，甚者引起瓦斯燃燒或爆炸。皮帶過風門墻控風防突自動保護裝置（以下簡稱“裝置”）便是為解決此問題而研發出來的產品。此裝置既能保證皮帶機正常通過，又能隔斷皮帶洞的風流，在瓦斯突出時，迅速關閉防突門，阻止瓦斯向相鄰巷道擴散。

二、工作原理與產品結構
1. 工作原理
    裝置通過兩部分控風。一是利用托輥組將上方輸送帶限制在固定范圍運動，輸送帶上方是擋風簾，擋風簾下部隨著輸送帶和煤塊的運動而相應運動，并始終與輸送帶和煤保持緊密接觸；二是利用兩組平行托輥和立棍將下方輸送帶限制在固定范圍運動，靠上的平行托輥在重力作用下壓緊輸送帶進行密封，再用橡膠板將平行托輥周圍的空隙密封。
    裝置采用純氣動控制（氣源氣壓范圍0.5MPa-0.9MPa；）。瓦斯未突出時，調節風窗可以調節通風量。在瓦斯突出時，預警風窗感應到瓦斯突出信號，斷電保護器開啟（拉桿伸出），使皮帶機自動斷電，并激發防突門迅速關閉，阻斷瓦斯擴散。在危險解除后，防突預警器感應到信號，并激發防突門迅速開啟，在防突門開啟后，斷電保護器關閉（拉桿收回），皮帶機通電方，皮帶機可運行。
2. 產品結構
裝置結構由上箱體、下箱體、托輥組、擋風簾、防突門、斷電保護器、預警風窗、調節風窗、儲氣罐、控制箱以及密封材料構成。上箱體、下箱體由槽鋼、角鋼、方管及板材焊接而成。擋風簾由雙層耐磨膠皮條組成，既耐磨又可在自身重力下始終與輸送帶和煤保持緊密接觸，起到抗風作用。預警風窗采用不銹鋼材料制成，預警部分可以感應到瓦斯突出信號，風窗部分可以調節通風量。托輥組有三聯輥、立棍、平行托輥組成，角度可根據輸送到物料多少自行調整。斷電保護器、防突門均有板材焊接而成，由氣缸控制。儲能罐由無縫管及角鋼焊接而成，在壓風停風時，8小時內仍能保證防突安全保護裝置正常運行。
三、技術參數

產品型號	CFP-30/800/89	CFP-30/1000/108
配套設備	伸縮式帶式輸送機SSJ800	伸縮式帶式輸送機SSJ100
尺    寸	長L:870mm, 寬B:1363mm， 高H:1330mm L1:690mm    B1:1199mm，   H1：980mm   H2：350mm	長L:890mm  寬B:1563mm  高H:1400mm L1:690mm    B1:1399mm   H1:1050mm H2:350mm
重    量	約200kg×4	約250kg×4
氣源壓力	0.5MPa-0.9MPa；	0.5MPa-0.9MPa；
通過粒度	≤φ500mm	≤φ500mm

 四、產品安裝
1. 將防突門卡板右側螺栓擰開，抬起防突門，轉動防突門卡板將防突門卡住。
2. 將裝置左、右兩部分用放置在風門墻兩側，防突部分（含防突門）在風門墻瓦斯突出方向一側，控風部分（含擋風簾）在風門墻來風方向一側。
3. 按照圖5將托輥組、上箱體、底座拆分，底座放置在輸送帶下方，且平行托輥與“H”架上平行托輥平齊；上箱體放置在輸送帶上方，托輥組安裝在上下輸送帶之間，按照圖1所示所示皮帶運行方向?qū)⒀b置安裝到皮帶輸送機系統中，裝置兩端用縱梁及脹銷連接。
4. 調整裝置位置及方向，保證線管同心，注意，裝置安裝好以后，將防突門卡板恢復原狀態。
5. 按照圖3將拉繩開關線在斷電保護器中穿過，按照圖中要求，調整拉繩開關線的松緊度。
6. 按照圖2將防逆風窗與調節風窗安裝到風門墻上預留的孔洞中，防逆風窗安裝在突出方向，調節風窗安裝在來風方向，保證預警風窗在無風情況下扇葉垂直向下，裝置兩側通風暢通，有風時，扇葉擺動方向與井下通風方向一致。
7. 將調節風窗、斷電保護器通過管路、手動控制箱與裝置控制箱連接，按照圖4將外界氣源與裝置上的進氣口（10#接頭座）相連。
8. 如圖6所示，將控制箱上手板閥扳到“關門”位置，（或觸動預警風窗扇葉，使扇葉關閉，瓦斯突出時，預警風窗的狀態），此時斷電保護器拉伸出，用鋼絲繩將拉繩開關與斷電保護器相連，并保證此狀態下拉繩開關處與使皮帶機斷電狀態，安裝完成后將手板閥扳至“開門”狀態。
9. 試運行皮帶輸送機，并測試防突門能否正常工作。試運行狀態正常，再將裝置與風門墻體之間的縫隙用密封材料密封。便可進行生產使用。
五、調試
安裝完畢后，試運行皮帶輸送機。將控制箱上手板閥扳到“關門”位置（或用手觸動預警風窗的扇葉，使扇葉關閉），此時，斷電保護器拉桿迅速伸出，拉桿通過鋼絲繩拉動拉繩開關使皮帶機斷電，防突門慢慢放下，堵住皮帶機截面。
將控制箱上手板閥扳到“開門”位置（或觸動扇葉，使扇葉打開，擺動方向與井下通風方向一致），此時，防突門迅速收起，皮帶機截面打開，斷電保護器拉桿慢慢收回，拉繩開關復位，皮帶機通電。
六、產品特點
1. 運載區采取剛?cè)峤Y(jié)合，多層密封；皮帶區域采用滾動接觸密封，密封效果好，全方位防護，漏風率極低，無論皮帶運轉與否，隔斷面積達95%以上，有效減少煤塵的產生，提高通防供風安全性。
2. 托輥槽形角自動調節，可避免空載情況下，輸送帶與托輥之間產生間隙而漏風密封部件易于更換。
3. 裝置可拆分，可不用拆輸送帶安裝，方便運輸與安裝。
4. 配有預警風窗和調節風窗，在滿足風量調節的同時，還有防突預警的功能。
5. 配有防突門，當防突預警器感應到瓦斯突出征兆時，可以使皮帶機自動斷電，同時激發防突門動作，自動隔斷過墻通道。當風流恢復正常時，保護裝置自動打開，皮帶機解鎖，人工復位后，皮帶機方可正常運轉。
6. 配備儲氣罐，在壓風停風時（氣壓0.9MPa狀態下），8小時內仍能保證裝置正常運行。
