液壓自動風門廠家如何制作的
作者： 礦用風門來源： 互聯網
濟寧和利隆生產自動風門,液壓自動風門,氣控自動風門的廠家，礦用液壓風門主要用在煤礦井下風壓大，環境比較惡劣的環境中，以為它有著良好的性能和液壓動力驅動在風壓比較大的情況下開啟關閉自動風門，深受煤礦客戶的喜愛。
今天給大家講解下和利隆液壓自動風門的技術方案

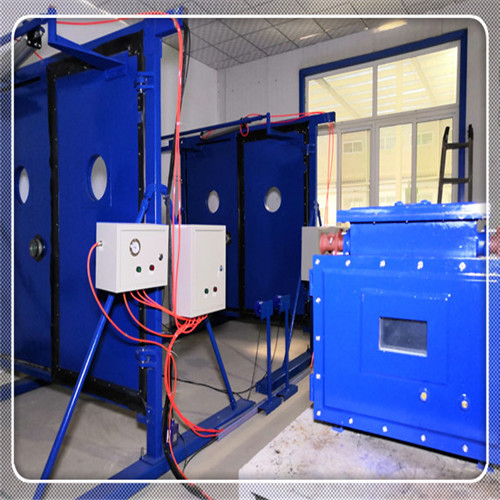

液壓自動風門結構組成
無壓風門為分體結構，在井下組合安裝使用。主要由門扇、門框、平衡機構、合頁、配重等組成。門框采用鋼制型材焊接而成；門扇采用鋼制型材做骨架；門扇與連桿連接，使得風門能可靠關閉。 一套包含兩道風門。
液壓自動風門電控系統
安裝位置
防爆箱安裝于兩道風門中間或者一側。

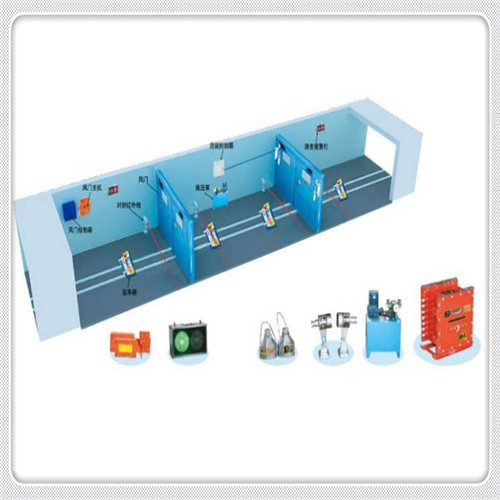

液壓自動風門系統組成
ZMK-127風門控制系統由風門主電控箱、隔爆兼本安型語音報警器、紅外對射、本安接線盒、位置傳感器、隔爆電磁閥、氣缸、氣管、控制線路等附件構成。
液壓自動風門運行原理
開門信號采用紅外傳感器方式，紅外傳感器傳感器安裝在風門前方，當行人或膠輪車到達紅外傳感器位置式，紅外傳感器感應信號，則風門開啟，通過后延時自動關閉風門。
當車輛或行人到達A門紅外傳感器時，紅外傳感器感應信號，其信號經PLC處理后輸出，直接控制A門驅動系統開啟風門A；A門聲光報警器綠色指示燈亮，語音提示“開門請注意，離開請關門”同時B門紅色指示燈亮，語音提示“對面風門已開，請稍后”，此時，車輛或行人可安全通過A門。通過A門紅外對射時，延時一定時間風門自動關閉。
延時一定時間后，信號經PLC處理后輸出，直接控制B門驅動系統開啟風門B；B門聲光報警器綠色指示燈亮，語音提示“開門請注意，離開請關門”同時A門紅色指示燈亮，語音提示“對面風門已開，請稍后”，此時，車輛或行人可安全通過B門。通過B門紅外對射時，延時一定時間風門自動關閉。
正常狀態下A門與B門閉鎖，同時只能打開一道風門。
必須在門體兩側安裝醒目的停車指示標記，在門扇完全開啟前，車輛不得超過停車線。
風門自動系統具有多重保護機制，有比較高的安全、穩定性。首先，防夾功能是將紅外傳感器安裝在每道門的兩側，如關門時有車輛通過可立即開門，避免車輛碰撞門扇，出現事故。其次，風門的開關是通過油缸來實現，具有閉鎖功能。一道門開啟時，另一道門閉鎖，防止兩道風門同時打開，造成風流短路。
當停電狀態下，可手動泄壓，然后手動推拉打開風門。
主要技術參數
1、風門主要技術參數
1)風門材質：
a)門框采用型材：120*60*5矩形鋼管；
b)門扇骨架采用型材：50*50*3和50*30*2方管,面板采用厚度4mm的鋼板；
c)具有透視窗：Φ300mm
d)小門尺寸為700*1500mm
2)風門開啟形式：異向同步開閉；
3)門扇開啟角度：≥90度；
4)門扇與門扇、門扇與門框之間使用雙密封，同時使用平板密封橡膠和擠壓式密封，雙向密封，確保密封性能良好；
5)門框、門扇采用全鋼噴漆結構，防腐、防潮、阻燃、強度大、不變形，風門噴漆顏色為藍色。
6)風門附帶485通訊接口，可實現通過通訊線路調度室直接進行風門狀態的檢測和操作，并能夠兼容監控系統。
