本礦現使用的撞桿式風門在搖臂運行范圍內存在危險區 ,在負壓大的地點人力難以開啟 ,車輛通過時碰撞力較大 ,使風門容易損壞 ,給安全生產帶來了潛在隱患 ;為解決這個問題 ,設計完成了液壓自動通車風門 ,利用礦井防塵水壓為液壓動力 ,根據液壓控制原理來控制風門的開啟 ,從而消除通防安全隱患 ,增強了礦井防抗災能力 ,提高了礦井通風管理水平。

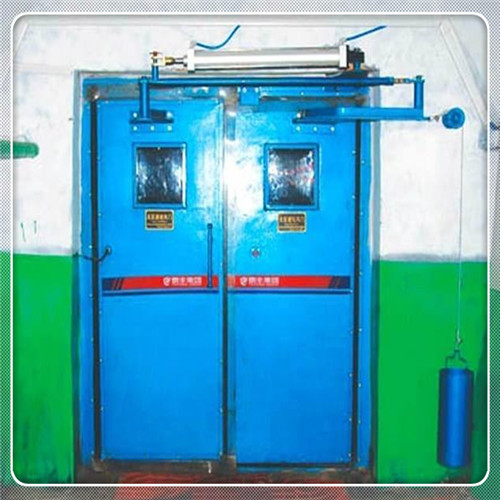

液壓自動風門實驗安裝
方案實施
2004 年 7 月 1 日 ,在 - 335 m 水平東乙大巷石門聯巷進行第一次試安裝。由于此處風門為整個采區服務 ,負壓大 ,進出車輛、人員頻繁 ,風門負荷大 ,損壞程度大 ,風門維護量大 ,因此對風門各方面的質量要求高 ;故選擇此地點進行試驗。
液壓自動風門試驗進度
1)上午 8 時 10 分 ,與調度室取得聯系后 ,停止進出東乙大巷石門的人員與車輛。
2)8 時 40 分 ,在風門門軸一側巷道安設 2 根立柱 ,將Φ80 mm 鋼管水平固定在 2 根立柱上 ,Φ80 mm 鋼管一端開一條寬 2 cm、長 100 cm 的縫 ;將氣腿一端固定在Φ80 mm 鋼管內 ,伸縮端焊一牽動桿 ,在氣腿固定端焊進水口、出水口各一個 ,通過控制進水、出水 ,實現牽動桿在Φ80 mm 鋼管內做往復運動 ,達到伸縮牽引的目的。
3)10 時 30 分 ,將伸縮裝置與東乙大巷Φ50 mm 防塵管路用球型閥連接 ,在進水閥上安裝開關手柄和回復拉簧 ,通過鋼絲繩連動實現在風門另一側能夠開關風門 ,拉簧可在開啟風門車輛通過后 ,自動關閉風門。
4)11 時 ,開始試驗控制內容 ,控制裝置為閉鎖開關 ,閉鎖開關為進水閥與出水閥通過齒輪嚙合實現閉鎖。將開關打到“開”時 ,防塵水通過進水閥、壓力表、高壓管進入伸縮裝置進水口 ,與此同時 ,通過齒輪嚙合出水閥關閉 ,在水壓作用下 ,伸縮裝置伸出 , 牽動風門 ,實現開啟風門。達到了項目設計要求。
5)將開關打到“關”時 ,出水閥開啟 ,通過齒輪嚙合進水閥關閉 ,防塵水通過伸縮裝置出水口、高壓管、出水閥排出 ,與此同時 ,通過拉簧的作用 ,伸縮裝置縮進 ,牽動風門 ,實現關閉風門 ,達到設計要求。
6)對現場試驗中出現的問題進行修正。
液壓自動風門試驗結果
通過在 - 335 m 水平東乙大巷石門試驗后 ,液壓自動風門初步達到設計要求 ,經過對試驗中出現的問題修正后 ,液壓自動風門逐步在 - 370 聯巷石門、 - 450 聯巷等處試驗成功 ,現場顯示 ,風門開啟速度快 ,使用靈活 ,操作方便 ,正常使用對風門無損壞 ,大大減少了風門的維修量 ,確保了通風系統的穩定可靠性 ,取得了良好的效果。
