氣動平衡風門,純氣動平衡風門組成和原理
作者： 礦用風門來源： 互聯網

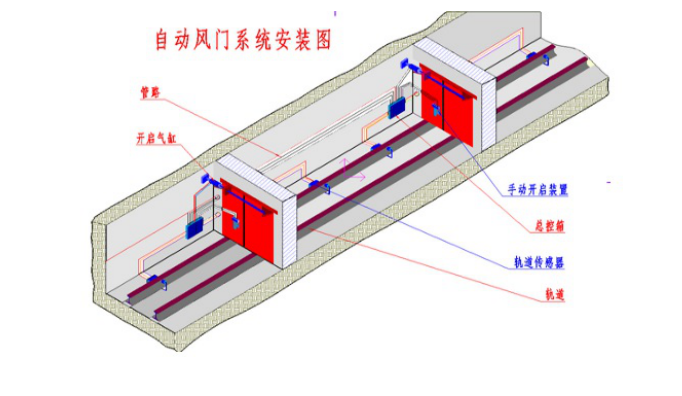

氣動平衡風門中設有2道單式的風門結構主體，每道單式風門主體又由一套門框、左右兩門扇、平衡機構、滑輪、鋼絲繩、重錘配重裝置及擋板等組成。其中平衡機構包括左右門軸、支撐直臂、支撐彎臂和連桿機構·，對開結構的左右兩扇門通過支撐直臂、支撐彎臂和連桿實現聯動，分別向2個相反方向同步開啟和閉合。為防止風流反向時吹開風門，有擋板焊接在風門開啟方向的異側。風門門框及門扇用鋼板焊接結構，外部表面做噴塑處理，可以防止井下腐蝕
氣動平衡風門平衡機構
無壓平衡風門的左右2扇門通過支撐直臂、支撐彎臂及連桿組成一個連桿機構，在風門左右2扇門打開關閉過程中整個機構處于平衡狀態，即總力矩為0。如能夠使左右門扇打開閉合時的速度和角度始終保持一致，在平衡機構作用下，左右門扇的風門所受風壓作用力為0。其中風門軸對門扇的支撐力不能轉動門扇，風壓對風門的推力可以轉動門扇，風門所受作用力只有開啟風門的氣動力和配重裝置重錘的重力
無壓平衡風門在初始狀態閉合位置和末狀態打開位置的機構俯視圖，設直臂才刀距左門扇軸心距離仂：，彎臂BEC距右門扇軸心距離B02： ，彎臂BEC的BC連線與右門扇之間夾角為先若要保證風門在初始閉合位置狀態時，連桿c與左右門扇平行，即刀C/／仂仂，必須滿足乃：BE或刀： BCsin 90在風門完全打開的過程中，風門門軸位置始終不變，左右門扇逐步被打開，直至左右門扇垂直于連桿，即月點轉移至A'占B點轉移至點c點轉移至c'點，D點轉移至刀 '點后；若要使連桿仍然平行于左右門扇風門，即c' //仂02，必須滿足 B'c'cos A'仂+B' 02：·+佝整體結構是一平行四連桿機構，即利用平行四邊原理，當其中一扇門被拉開或推開時，則另一扇門同步朝相反的方向開啟，風門左右門扇有固定的打開方向。
氣動平衡風門工作原理
無壓平衡風門的工作原理無壓平衡風門系統每道單式風門主體均采用連桿平衡機構，左右門扇同步異向打開和關閉，不論風流朝向如何，風流的推力和壓力均同時作用在兩扇門上，并且大小相等，左右門扇風門所受的作用力就轉化為內力并一直平衡。氣缸為風門連桿運動的執行機構，其動力源是井下壓風系統，當有信號發送給控制主機，控制主機發出驅動信號，使電磁閥換向，氣缸伸出，推動連桿機構，實現風門的開啟。重錘配重裝置與風門連桿相連，產生的牽引力減輕風門閉合時的阻力，起到復原平衡作用，實現風門的自動關閉。

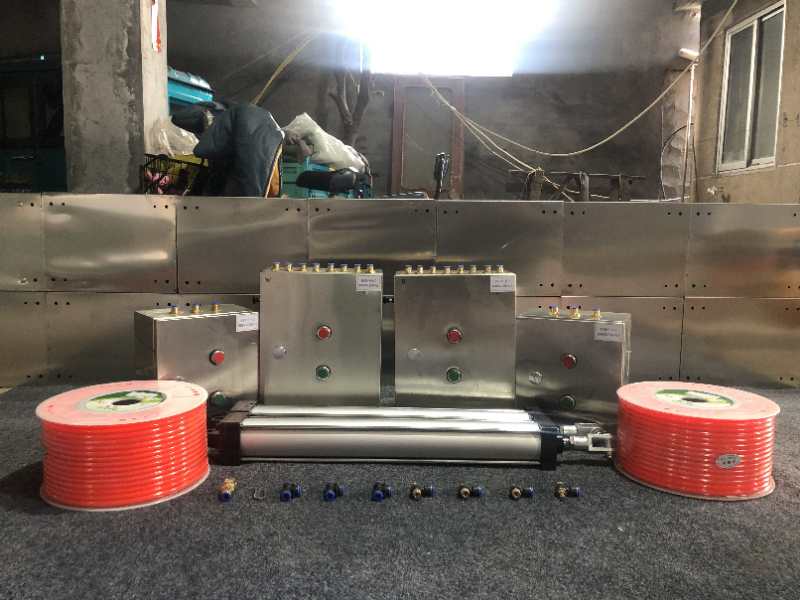

井下風壓過高時，人為開啟風門比較困難，由于風壓的作用在開啟過程中會受到一定的傷害，氣動平衡風門 氣動無壓風門 全自動氣動無壓風門其實是普通的鋼板型風門加上了一套全自動控制裝置，該裝置的主要作用實現風門自動開啟并且起到互鎖的作用。比較適合于井下大風壓的作業場所。
