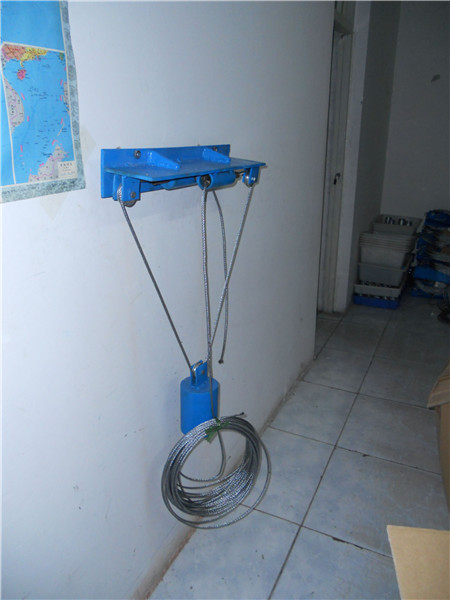

目前在普通風門聯鎖裝置設計上 ,大多數煤礦都采用滑輪原理 ,利用一根鋼絲繩和滑輪組來實現風門之間的機械聯鎖。在鋼絲繩中間連接有張緊調節器 ,即在動滑輪下懸掛一配重 ,通過控制鋼絲繩的有效長度來實現風門間的聯鎖。該裝置存在的主要問題 :
滑輪式風門聯鎖裝置工作原理
該裝置將原來中間的滑輪組改為 2 個升降式柱體 ,升降式柱體放在埋于地下的缸筒中 ,柱體與缸筒底部留有一定的行程 ,通過 1 個活動的垂直彎鉤來實現柱體間的相互聯鎖。將原來采用的一整根鋼絲繩變為兩段 ,分別固定在柱體上 ,各拉一道門。當其中一道風門打開時 ,與其相連的柱體就上升 ,同時活動的垂直彎鉤就自動倒向另一側 ,卡在另一個柱體上方使其無法上升 ;只有當其關閉時 ,柱體在自重的作用下回到其原來的位置后 ,才能再次打開另一道風門 ,從而實現風門間的可靠聯鎖
滑輪式風門聯鎖裝置特點
(1)動作可靠。由于垂直彎鉤和柱體均為鋼性結構 ,二者相互作用時變形較小 ,該裝置不僅克服了鋼絲繩的柔性副作用 ,而且還消除反風門與鋼絲繩的干擾 ,徹底解決了原滑輪式聯鎖存在的弊端。
(2)省力。由于鋼絲繩長度縮短 ,兩段鋼絲繩通過套管與風門開啟方向布置成一條直線 ,風門開啟時阻力較小。
(3)實用性強。為全機械結構 ,設計新穎美觀 , 結構簡單 ,制造安裝維修容易 ,經濟耐用 ,易于推廣。
滑輪風門機械閉鎖使用效果
經過一年多的使用 ,該裝置閉鎖效果明顯 ,易裝、易用、易維修 ,杜絕了同時打開兩道風門的違章作業現象 ,根治了采掘工作面風流不穩定、無風、微風的現象 ,徹底消滅了主要進回風之間的風流短路 , 真正實現了風門間的可靠聯鎖。這對防止瓦斯事故的發生起到了重要的作用 ,這是風門聯鎖裝置的一次技術上的突破 ,具有較高的推廣應用價值。目前該聯鎖裝置已在太原煤氣化集團公司所屬各煤礦中得到了廣泛的應用 ,特別是在 2004 年東河煤礦、離石煤礦的安全設施驗收中受到了省、市及山西焦煤集團等兄弟單位的專家一致認可。
