無壓風門自動化控制系統

 自動無壓風門為紅外線自動風門，要求智能化程度高，使用安全，斜巷運輸必須使用自動化控制系統。

（一）、風門自動控制裝置硬連接

1、礦用風門自動控制裝置類型：

風門電控氣動控制硬連接裝置。

2、電控氣動控制裝置組成：

1件風門自動控制裝置主機、4組紅外線感應器、4件電控按鈕、2件聲光報警器、2件電控箱（箱體為不銹鋼材質）、2條氣缸、1盤PU管、2組氣缸固定件等部件組成。

3、技術要求及參數：

3.1執行方式為：通過礦井下管道里的壓風控制氣缸驅動風門啟閉。

3.2風門自動控制裝置硬連接方式。

3.3風門自動控制裝置主機額定電壓：AC127V；氣缸數量：2 條，電磁閥工作電壓DC24V。

3.4管道里的風壓不小于0.4MPa；氣缸最大拉力 不小于 300kg

3.5聲光語音箱：數量，2 臺。額定電壓 DC24V，額定電流 90mA，音響度 850/dB，黑暗中可見光距離 50m；提示聲音分為兩種：

“風門開啟，請注意安全”，響度大而清晰，伴有綠燈

“對面風門已開請稍后”，響度大而清晰，伴有紅燈亮；

4、電控氣動自動風門操作流程

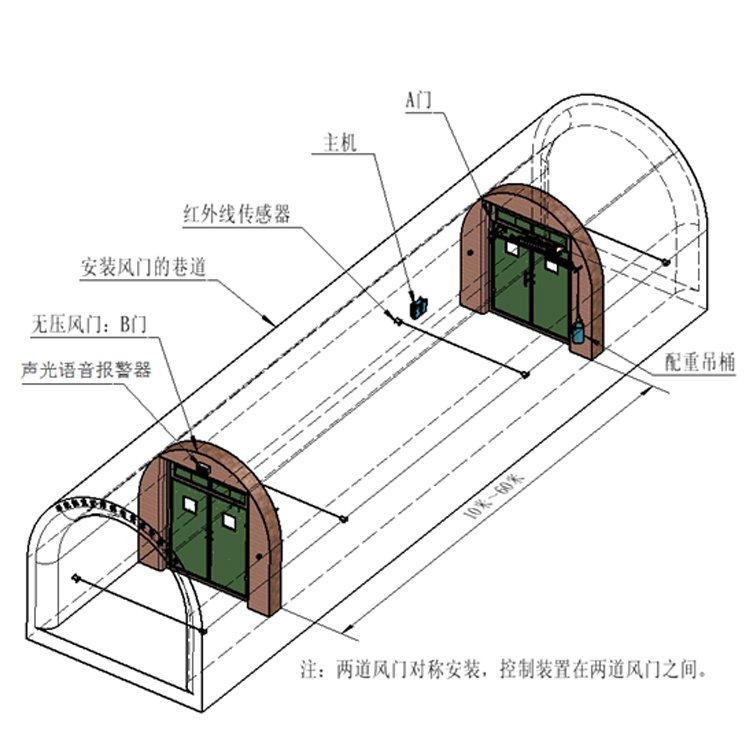

注：為了便于描述約定一道風門為A門，另一道為B門；分別對紅外線感應器控制和電控按鈕模式的運行狀態進行描述。

4.1紅外感應器控制模式：

當?shù)V車或人由外向內經過A門時，紅外感應器接收到礦車或行人反饋的信號傳遞給主機里的PLC，發出開門信號，電氣控制箱里的電磁閥通電開始運轉閥塊開始?xì)鈮毫鲃?dòng)換向，氣缸推桿伸出把A風門的門扇打開；A門的聲光報警器執行動作，綠燈亮，并伴有聲音報警提示“風門打開，請注意安全”；同時B門報警器動作，紅燈亮，并伴有聲音報警提示“前方風門已打開，請稍后”。當行人或礦車行車經過A門后，間隔一定的時間后控制A風門的氣缸開始回縮把門扇關閉，（此風門處于打開狀態的時間的長短可在PLC控制器的程序里設定與修改，且處于敞開的風門關閉前行人或礦車第2、3、4…..N次觸發紅外線感應器時，程序計時器自動歸零重新開始計時），等A門完全關閉后，風門處的報警裝置停止動作，此時可操作B門； B道風門的操作方式和原理與上述相同。

    4.2電控按鈕控制模式：

                  斜巷運輸時，在斜巷道上方礦工按一下控制A門的按鈕然后A門開始打開，再次按一下A門按鈕A門關閉；礦工按一下控制B門的按鈕然后B門打開；再次按一下控制B門的按鈕后B門關閉。

5、風門控制裝置的特點

5.1.控制自動風門開閉的兩種方式即按鈕控制和紅外感應控制之間存在優先關系，即使用按鈕控制時，紅外感應器不起作用，紅外感應器起作用時，按鈕不起作用 。

5.2 電控箱上配置有手動泄壓閥，在必要的情況下可以手動泄壓，實現手動開關風門且兩道風門之間的解鎖。

5.3風門自動控制裝置本身具有閉鎖功能，即在自動運行期間兩道風門之間存在互鎖關系不能同時打開，符合煤礦安全要求。
