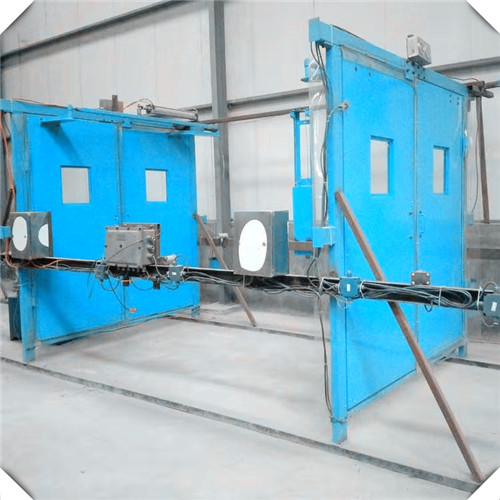

礦用自動控制風門,鐵礦自動控制風門安全性能和自動控制較高的全氣動礦用風門用自動控制裝置，信號采集、控制等整套系統利用純氣源控制，完全不用電源的一種風門用自動控制裝置，更加安全、可靠。

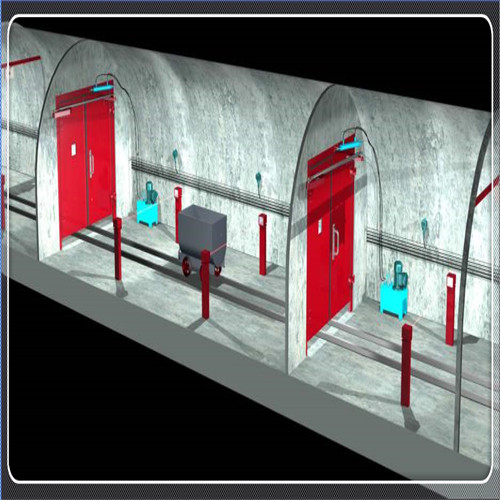

礦用自動控制風門,鐵礦自動控制風門其中包括：A門控制箱和B門控制箱，A門控制箱連接有A門聲音報警箱、A門信號發生器、A門磁控閥、A門執行器，A門執行器連接在A門上，B門控制箱，B門控制箱連接有B門聲音報警箱、B門信號發生器、B門磁控閥、B門執行器，B門執行器連接在B門上，A門控制箱和B門控制箱共同連接有氣源處理箱和互鎖控制箱，其特點在于：所述的A門和B門的門框上分別安裝有風門狀態檢測裝置A門磁控閥和B門磁控閥，所述的A門和B門的門扇上分別安裝有A門永磁體和B門永磁體與A門磁控閥和B門磁控閥對應，所述的A門磁控閥和B門磁控閥通過與之對應的A門永磁體和B門永磁體距離的離開和貼近從而輸出A門和B門開門關門狀態信號，所述的A門信號發生器安裝在A門側面，所述的B門信號發生器安裝B門側面，礦井內正常行人或車輛在行走過程中，觸發A門信號發生器和B門信號發生器，A門信號發生器和B門信號發生器分別輸出信號給A門控制箱和B門控制箱，A門控制箱和B門控制箱根據所給的信號和當前A門、B門的開關狀態，準確的通過A門磁控閥、A門執行器和B門磁控閥、B門執行器來控制A門、B門的開閉，同時A門控制箱或B門控制箱在開門或關門的同時將所給的信號傳遞到互鎖控制箱，來控制A門和B門的互鎖，即當A門打開時，B門信號發生器失去作用，當A門關閉后B門信號發生器才能正常輸出氣源信號給B門控制箱，從而實現兩道風門之間的互鎖，滿足礦用規程要求：同一時間只能打開一道風門。

所述的A門控制箱內和B門控制箱內分別安裝有延時機構，且所述的延時機構時間可調，當正常行人或車輛通過風門后，A門控制箱內或B門控制箱內的延時機構會自動延時關閉風門，而無需行人或車輛司機下車操作關門。

所述的A門控制箱和B門控制箱分別連接有A門聲音報警箱、B門聲音報警箱，A門聲音報警箱、B門聲音報警箱為氣源喇叭，亦采用氣源為動力實現報警，所述的A門磁控閥和B門磁控閥通過與之對應的A門永磁體和B門永磁體距離的離開和貼近從而輸出A門和B門開門關門狀態信號，當A門或B門打開時，實現風門的聲音報警輸出。

本裝置在停氣的狀態下，A門執行器和B門執行器自動處于自動排氣狀態，A門和B門能夠通過手動自由開啟和關閉。

所述氣源處理箱中氣源工作壓力為0.3-0.8MPa。

礦用自動控制風門,鐵礦自動控制風門優點是：本裝置與電控風門控制裝置、電控氣風門控制裝置及電控液風門控制裝置等相比，本發明采用壓縮空氣為動力源，無任何電接入，不采用電源而實現風門的自動控制，安全性能較高，自動化程度較高，節省了人力，同時可以實現兩道風門互為閉鎖，避免兩道風門同時打開的情況，安全可靠。
