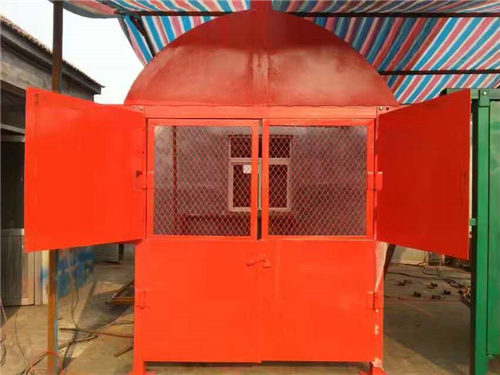

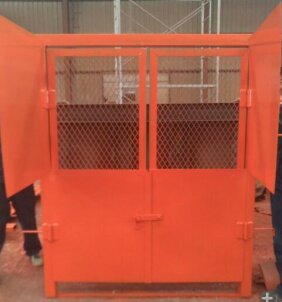

防火柵欄兩用門MFHSL1.8*1.5鋼結(jié)構(gòu)材料：門框、門扇、防火窗所用槽鋼、角鋼、鋼板采用Q235材質(zhì)；門軸采用45#圓鋼：柵欄網(wǎng)采用鋼板網(wǎng)：厚3“（網(wǎng)孔 25x20）。

防火柵欄兩用門MFHSL1.8*1.5填充材料：按照《防火門》（GB12955一 2008）要求，防火門的門扇內(nèi)填充對(duì)人體無毒無害的防火隔熱材料，應(yīng)經(jīng)國家認(rèn)可授權(quán)檢測(cè)機(jī)構(gòu)檢驗(yàn)達(dá)到《建筑材料及制品燃燒性能分級(jí)》(GB 8624一2006）規(guī)定燃燒性能Al級(jí)要求和《材料產(chǎn)煙毒性危險(xiǎn)分級(jí)》(GB/T 20285一2006）規(guī)定產(chǎn)煙毒性危險(xiǎn)分級(jí)ZA2級(jí)要求。填充材料選用防火門常用的珍珠巖材料。以無機(jī)黏結(jié)材料為主要原料的珍珠巖防火板具備強(qiáng)度高、導(dǎo)熱系數(shù)小、容重適中、憎水性能好、耐酸堿耐鹽、耐凍融、耐高溫、隔音減震彈性好、隔熱阻燃、烘锫無黑煙、高溫高明火燃后無毒氣等特點(diǎn)，符合國家標(biāo)準(zhǔn)，采購時(shí)要求供應(yīng)廠家提供國家認(rèn)可授權(quán)檢測(cè)機(jī)構(gòu)出具的有效檢驗(yàn)報(bào)告

防火柵欄兩用門MFHSL1.8*1.5密封膠條材料：按照《防火門》（GB12955一2008）要求，防火密封件應(yīng)經(jīng)國家認(rèn)可授權(quán)檢測(cè)機(jī)構(gòu)檢驗(yàn)合格，其性能應(yīng)符合《防火膨脹密封件》()B 16807一2009）的規(guī)定。密封膠條材料選用膨脹石墨，膠條中間為空心，當(dāng)火災(zāi)溫度較低時(shí)通過壓縮膠條實(shí)現(xiàn)隔火、隔煙，當(dāng)溫度升高時(shí)膠條膨脹。可膨脹石墨在受熱條件下，體積急劇膨脹，窒息了火焰，同時(shí)生成的膨脹物覆蓋在基材表面，使得達(dá)到隔絕

偈1 Machine China中機(jī)械

火源、延遲或中斷火蔓延的作用，另外，可膨脹石墨膨脹時(shí)，其夾層釋放出的酸根粒子不但促進(jìn)了塑料材料的脫水碳化，而且其與鏈反應(yīng)中的自由基粒子結(jié)合，中斷了鏈反應(yīng)的進(jìn)行，達(dá)到熱量緩釋的效果，另一方面本身不燃，并能夠吸收環(huán)境熱量，是多種阻燃機(jī)理集于一身的阻燃劑。市場(chǎng)常見的膨脹石墨密封主要性能如下：．膨脹溫度：起始膨脹溫度199 ℃，主體膨脹溫度347 ℃；@線性膨脹倍數(shù)：大于等于原膨脹體厚度的3倍；@耐高溫和燃燒性能：溫升至980 ℃并保持30min，不燃燒、不灰化：@ 防煙性能：耐火試驗(yàn)進(jìn)行72min，門安裝密封件的左、右及上側(cè)縫隙處無明顯漏煙，防煙性能大于72min.

防火柵欄兩用門MFHSL1.8*1.5粘接劑：按照《防火門》（GB12955一 2008）要求，防火門所用粘結(jié)劑應(yīng)是對(duì)人體無毒無害的產(chǎn)品。防火門所用粘接劑應(yīng)經(jīng)國家認(rèn)可授權(quán)檢測(cè)機(jī)構(gòu)檢驗(yàn)達(dá)到GB/T 20285一2006規(guī)定產(chǎn)煙毒性危險(xiǎn)分級(jí)ZA2級(jí)要求。

密封膠條粘接劑選用阻燃型有機(jī)膠粘劑，可減少可燃成分、隔斷所需氧氣、降低反應(yīng)溫度、中斷燃燒反應(yīng)，通過物理和化學(xué)方式達(dá)到切斷燃燒循環(huán)的目的。選用阻燃型有機(jī)膠粘劑無苯氯丁阻燃膠粘劑（CM206720A）是由氯丁橡膠、 zn0、Mg0、酚醛樹脂、萜烯樹脂、ZT阻燃劑等組成，無苯毒，阻燃，主要優(yōu)點(diǎn)如下：a)使用性能好，在一25 ℃情況下不凍結(jié)、涂刷省力、可用于橡膠、金屬板粘接：b)氣味小、無苯毒；c) 粘結(jié)力強(qiáng)，抗老化性能好，阻燃。

防火柵欄兩用門MFHSL1.8*1.5防火涂層待涂基材表面先行除銹處理，刷防銹漆一遍，再噴涂防火涂料。防火涂料選用符合GB14907一2002《鋼結(jié)構(gòu)防火涂料》要求的室內(nèi)超薄型鋼結(jié)構(gòu)防火涂料。具備遇火發(fā)泡膨脹隔熱的優(yōu)異防火性能及優(yōu)良的粘結(jié)性、耐沾污性、耐水性、耐化學(xué)性及抗老化性。防火涂料前期膨脹實(shí)現(xiàn)化學(xué)隔熱，在溫度達(dá)到350一 400 ℃左右后，防火涂料膨脹體完全形成，此時(shí)防火性能主要來自于膨脹體的物理隔熱。防火涂料設(shè)計(jì)厚度1. 5mm，耐火極限大于lho

防火柵欄兩用門MFHSL1.8*1.5外觀質(zhì)量要求

1外觀應(yīng)平整、光潔、無明顯凹痕或機(jī)械損傷；

2焊接應(yīng)牢固、焊點(diǎn)分布均勻，不允許有假焊、燒穿、漏焊、夾渣或疏松等現(xiàn)象，外表面焊接應(yīng)打磨平整：

3涂層、鍍層應(yīng)均勻、平整、光滑，不應(yīng)有堆漆、麻點(diǎn)、氣泡、漏涂以及流淌等現(xiàn)象無漏涂、脫粉、明顯裂縫等。如有個(gè)別裂縫，其寬度不大于0· 5m：涂層與鋼結(jié)構(gòu)基材之間和各涂層之間，硬粘結(jié)牢固，無脫層、空鼓等情況；顏色與外觀符合設(shè)計(jì)要求，輪廓清晰，接拼平整

4密封膠條安裝螺栓緊固，無明顯突出，

膠條粘接牢固，無脫膠現(xiàn)象。
