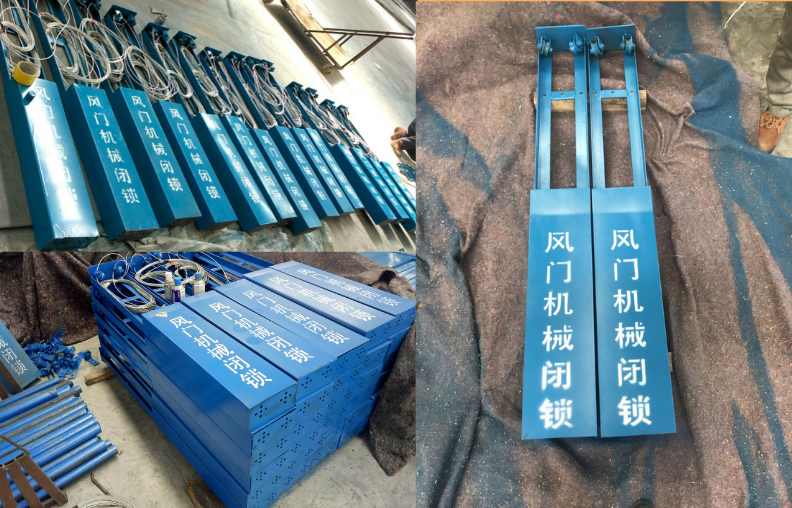

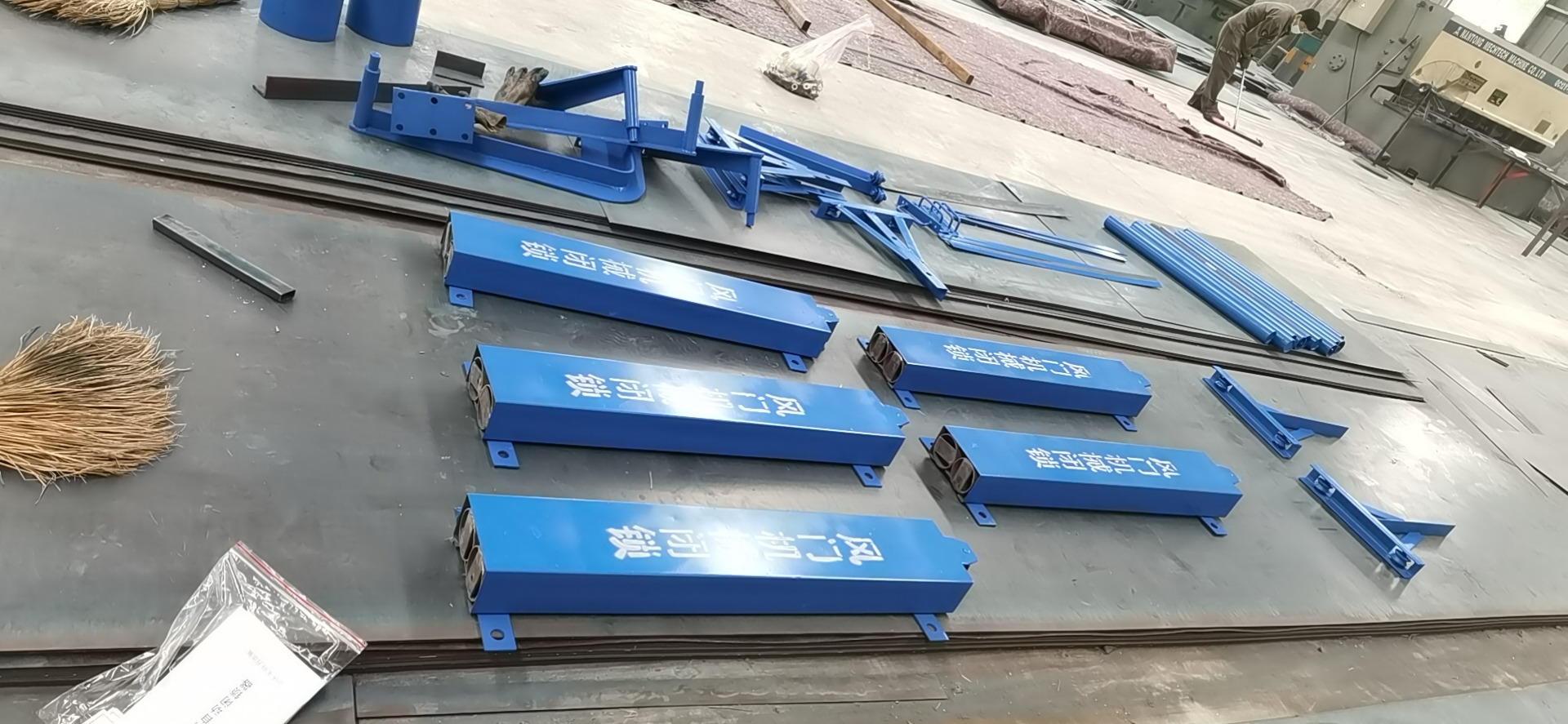

詳細說明：
在煤礦井下通風系統中，風門是隔斷礦井下進、回風風流，但又要能保證人車通行的一種設施。根據通風安全質量標準，一組風門至少需要安裝兩道風門，而且在人車通過時不能同時開啟。現有技術中主要有利用以井下風壓為動力的風動門鎖，以井下電源為動力的電子閉鎖，輪式拉線閉鎖等設備。這些設備大都需要外界的風或電等動力源，利用滑輪和拉線以人推門為動力的設備在結構上采取拉線直接與風門連接，大部分都存在部件配合不夠緊密，安全性差的問題。
為了解決現有技術中存在的需要外界動力源，部件配合不夠緊密，安全性差的問題而提供了一種風門連鎖裝置。
風門連鎖裝置技術參數：
一種風門連鎖裝置，它包括固定在巷道墻壁上的滑輪，分別繞過滑輪連在風門上的拉繩，連接在拉繩另一端的吊管，放置吊管的套管。兩個套管通過連接板連接，連接板上相應高于套管口的位置開有軸孔，轉軸穿過聯鎖件并穿入軸孔。
實際使用中，兩個風門分別連接拉線，并調整拉繩的長度使兩個風門關閉時聯鎖件開口向上。兩個連接的套管埋入地面下一定深度，其中一個風門被推開時拉繩被拉動，吊管被拉起，同時撥動聯鎖件轉向另一邊并擋住另一套管口，阻礙了另一吊管的運動，此時另一風門則不能被打開。反之，當另一風門被打開時就會限制前一風門的開啟。
風門連鎖裝置特點：結構簡單，安裝方便，無需外界動力源，將套管埋入地面下可以使整套設備更牢固，安全可靠。
風門連鎖裝置制作方式
一種風門連鎖裝置，在巷道頂部固定有兩組，每組分別有兩個定滑輪1，礦井巷道內安裝有兩道風門2，每個風門上分別接有拉繩3，拉線繞過兩個定滑輪，拉繩另一端接有吊管4，放置吊管的套管5。兩個套管通過連接板6焊接，連接板上相應高于套管口的位置開有軸孔，轉軸穿過聯鎖件7并穿入軸孔。拉線穿過風門的門框。
聯鎖件7為字形，聯鎖件可由兩根鋼筋垂直焊接構成。
聯鎖件的頂角處穿接有轉軸，轉軸穿入連接板6軸孔中。
兩個套管5下部埋入巷道的地面下，以起到穩定和加固的作用。
權利要求1.一種風門連鎖裝置，它包括固定在巷道墻壁上的滑輪(1)，分別繞過滑輪連在風門(2)上的拉繩(3)，連接在拉繩另一端的吊管(4)，放置吊管的套管(5)，其特征在于兩個套管(5)通過連接板(6)連接，連接板上相應高于套管(5)上口的位置開有軸孔，轉軸穿過聯鎖件(7)并穿入軸孔。
2.根據權利要求1所述的風門連鎖裝置，其特征在于聯鎖件(7)為字形，兩個套管(5)下部埋入巷道的地面下。
專利摘要本實用新型涉及一種煤礦井下風門安全控制器材，具體是一種風門連鎖裝置。解決了現有技術中存在的需要外界動力源，部件配合不夠緊密，安全性差的問題。它包括固定在巷道墻壁上的滑輪，分別繞過滑輪連在風門上的拉繩，連接在拉繩另一端的吊管，放置吊管的套管。兩個套管通過連接板連接，連接板上相應高于套管口的位置開有軸孔，轉軸穿過聯鎖件并穿入軸孔。本實用新型結構簡單，安裝方便，無需外界動力源，將套管埋入地面下可以使整套設備更牢固，安全可靠。
