名稱：雙葉氣控?zé)o壓風門

分類：礦用風門

咨詢熱線：13345287774

詳細說明：

　　 雙葉氣控?zé)o壓風門,礦用雙葉氣控?zé)o壓風門，煤礦氣控?zé)o壓風門
雙葉氣控?zé)o壓風門組成部分：
氣控?zé)o壓風門主要由門框、左右門板、平衡機構、鋼絲繩及氣缸等組成。
雙葉氣控半自動無壓風門用的是按鈕式純氣動控制裝置，純氣動控制結構簡單，無需要用電，不需要煤安證，控制箱上有按鈕，只需要輕輕一按，雙葉氣控?zé)o壓風門自動打開。

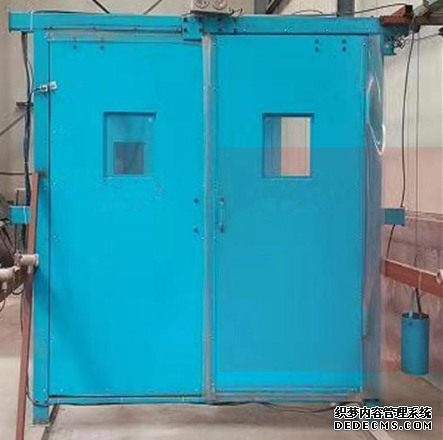

雙葉氣控?zé)o壓風門實拍圖：

氣控?zé)o壓風門結構三維效果圖 1.氣缸 2.配重 3.鋼絲繩 4.平衡桿 5.彎架
  壓力平衡風門, 雙葉氣控?zé)o壓風門為雙扇風門結構，采用金屬材料制造。風門門扇分為2個面積大小相等的部分，其中一部分門扇迎風流方向開啟另一部分門扇順風流方向開啟。2個門扇用連桿機構相連，使得2個門扇的開啟或關閉能夠相互制約。
  通過對雙葉氣控?zé)o壓風門平衡機構的受力分析，得出兩門板轉矩與風壓、轉動的角度有很密切的關系,當風壓大于(39.2Ab/SL)MPa 時，聯接門扇和平衡桿的軸承將被拉斷，因此要根據煤礦井下的實際風壓選擇強度合適的軸承及平衡機構，以保證氣控?zé)o壓風門的可靠使用，從而為現場實際應用提供理論依據。

   雙葉氣控?zé)o壓風門工作原理：
   雙葉氣控?zé)o壓風門（SD雙頁無壓風門）直動型氣缸推動機構箱中的四連桿，連動開啟風門。因采用不固定式連接，使得風門的自動開啟不會受到手動開啟的影響。由于兩扇風門已經平衡，關門時靠四連桿扭軸的液壓式閉門器來穩定可靠地關閉門扇。

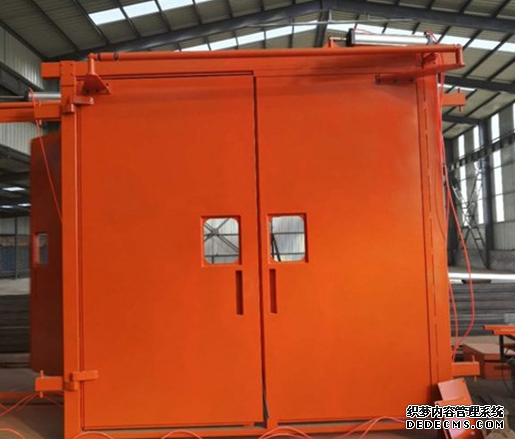

雙葉氣控?zé)o壓風門實拍圖：

雙葉氣控?zé)o壓風門安裝說明
（1）氣控開門裝置距離風門框不小于350mm。
（2）開門裝置繩輪頂部略高于風門小拐臂。
（3）Al處為穩建門框重要避讓，墻幫能足夠放下大拐臂。
（4）A2整體門框偏向基建一旁5cm，打開時不受影響。
