山西雙葉氣控?zé)o壓風門,氣動平衡風門的解析
雙葉氣控?zé)o壓風門大風門上設有小風門，小風門經常有人員通過，無法安裝電動連鎖裝置，一方面存在兩道小風門同時打開的可能性，另一方面，機械彈簧裝置在井下潮濕環境中使用，易銹蝕、損壞或失靈，影響小風門開啟作用，形成風流短路，從而導致礦井通風系統紊亂，給礦井安全生產造成一定的重大隱患。

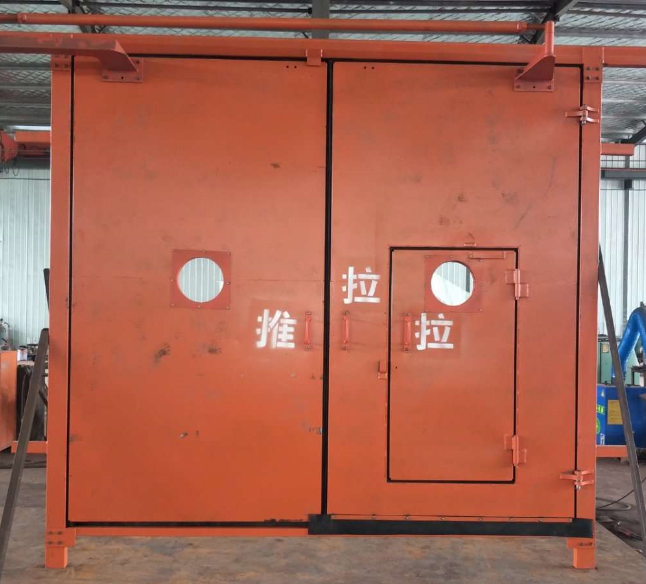

雙葉氣控?zé)o壓風門實拍圖：
風門結構
雙葉氣控?zé)o壓風門主要由門框、左右門板、平衡機構、鋼絲繩及氣缸等組成。
1.左門軸 2.左風門 3. 彎架 4.右門軸 5.直架 6. 右風門 7.平衡桿
1、 無壓風門根據平衡力作用，運用連桿平均機構把作用在風門上的壓力，通過連桿平衡機構轉化為一種內力從而得到平衡，使每道風門能輕松異向同步打開。
2、 純氣動風門由氣源控制箱、互為閉鎖箱、手控控制盒、氣動執行器組成，自動開閉形式為風門兩側風別安裝手動換向閥控制氣缸動作，氣動執行器與風門聯結，有人通過風門時，扳動換向閥實現風門自動開閉。同時兩道風門之間互為閉鎖，即：當A門打開時，B門閉鎖，不能打開；當B門打開時，A門閉鎖，不能打開。

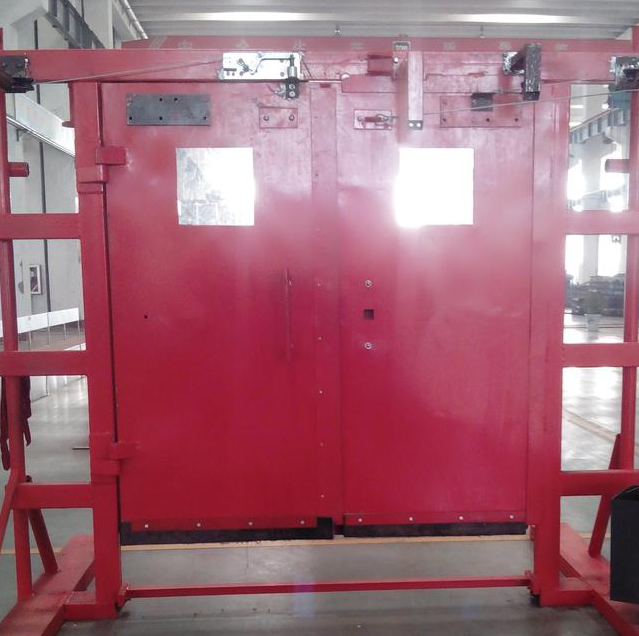

雙葉氣控?zé)o壓風門實拍圖：
3、 全自動風門由本公司提供的全氣動自動控制主機箱、互為閉鎖箱、氣動聲音報警箱、風門開閉執行器、觸踏裝置等實現自動控制。同時兩道風門之間互為閉鎖。自動開閉形式為礦井內正常行人或車輛在行走過程中，觸發腳踏裝置，腳踏裝置輸出信號給全氣動自動控制主機箱，主機箱根據所給的信號和當前風門的狀態，準確地控制風門開閉執行器的開閉動作和氣動聲音報警箱的報*信號。
雙葉氣控?zé)o壓風門的安裝：
（1）在要安裝的風門選址上，選擇一塊比較平整的地方，巷道斷面應符合砌墻的尺寸。曹莊礦選擇了在8700軌道1號聯絡巷安裝此類風門，此聯絡巷地面平整，巷道支護方式為錨噴支護。并且此聯絡巷為采區的主要進回風聯絡巷，因此需要安設正反向風門。事先測得87軌道1號聯絡巷的斷面，定制了2000 × 18開mm的風門。
（2）整體樹立門體，穩固橫平豎直。
（3）砌50cm磚墻，拐臂一側20cm，多次測量鉛錘度
（4）揭下防護層，擦洗外觀重要部位，涂油潤滑
（5）氣源接通后檢查各部位工作是否正常。

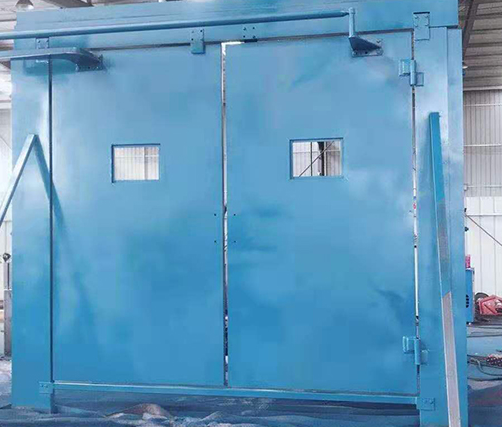

雙葉氣控?zé)o壓風門實拍圖：
雙葉氣控?zé)o壓風門屬于煤礦新通風設施，即在礦井的運道和回道之間安裝使用了無壓風門，大風門之間連鎖安裝使用的是電動閉鎖，即開啟正向大風門，反向大風門不能同時打開。
