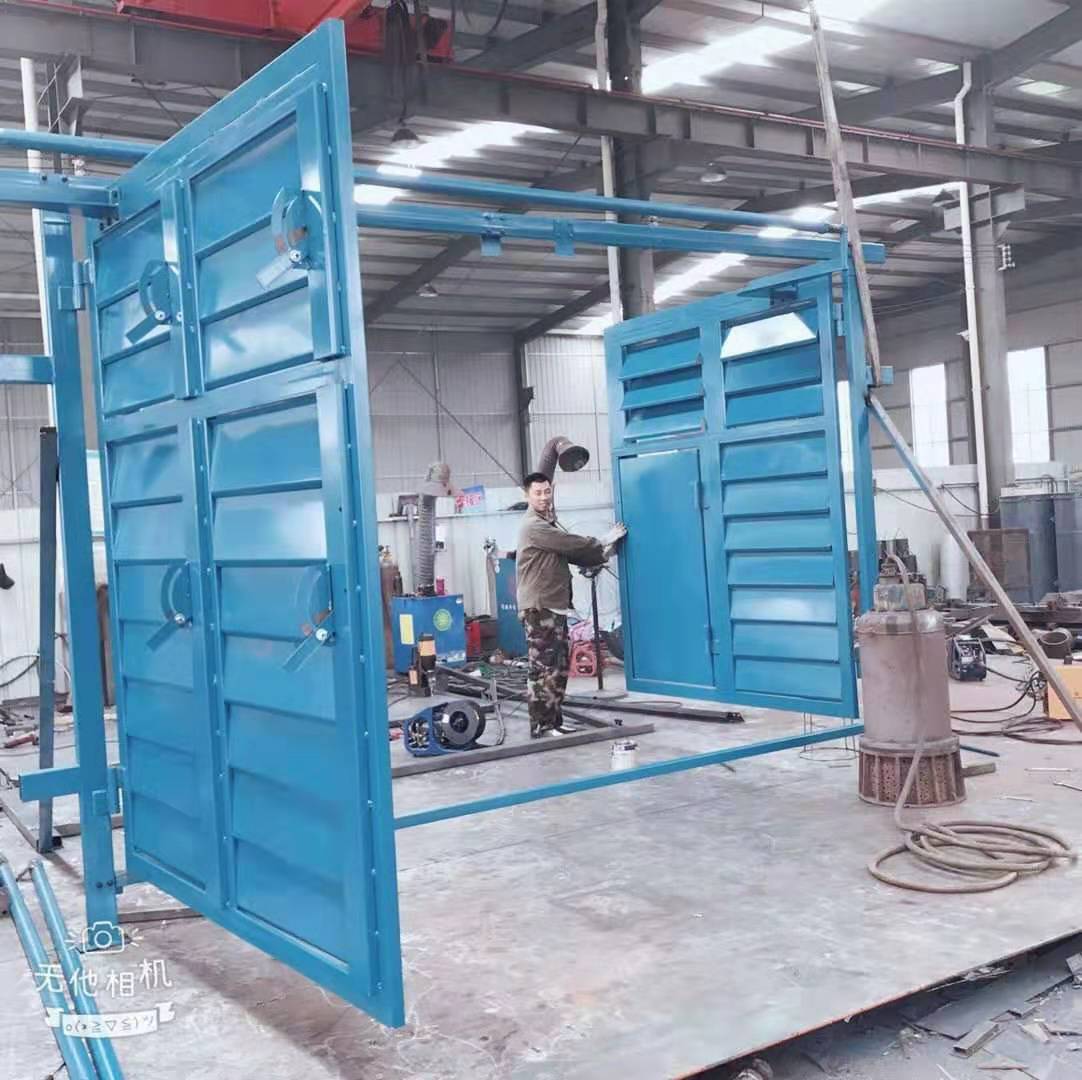

煤礦井下風門調節風窗
作者： 礦用風門來源： 互聯網
煤礦井下通風是保證人員安全和生產正常的最基本的條件之一。隨著生產進度和生產條件的變化，通風系統中各部位的通風量需要進行調度調節，而且這種調節是經常性的。目前用的最多的調節風量的設施就是調節風窗，即通過改變通風窗口的截面大小，實現通風量的調節。
傳統的風窗至只起到調節通風量的作用,在突出礦井，需要用于防止工作地點一旦發生煤與瓦斯突出或瓦斯爆炸事故導致災害范圍擴大，所以需要在風窗上安裝防逆風裝置，傳統在風窗上安裝防逆風裝置，結構復雜，易損壞，等問題
本實用新型所要解決的技術問題，是針對上述存在的技術不足，提供一種煤礦井下風門調節風窗。便于安裝和拆卸，通風時風量的調節方便，便捷，同時防逆，避免增大危害。
本實用新型采用的技術方案是：提供一種煤礦井下風門調節風窗，包括圓柱狀的窗框；窗框外表面中部固定安裝有固定氣囊；固定氣囊頂端左部接通有固定充氣囊；窗框內側面左部固定安裝有調節氣囊；調節氣囊底端接通有調節充氣囊；窗框內固定安裝有防逆裝置；
所述的防逆裝置包括與窗框內側面底端從左至右依次固定安裝的至少兩個支撐桿；支撐桿頂端都與一個調節桿固定連接；調節桿外側面左部沿環形方向均勻設置有至少四個調節槽；調節槽內通過轉軸轉動安裝有調節板；調節板表面都與一個擋風膜固定連接；在調節槽右方，調節桿外側面與調節槽位置對應設置有卡槽；卡槽內均滑動安裝有卡板；卡板底端均穿入調節桿內；卡板底端均固定安裝有連接線；連接線另一端均從支撐桿左側壁穿過，且分別與調節板頂端固定連接；在卡槽右方，調節桿外側面滑動安裝有調節環；調節環內側面左部開有卡位槽；卡位槽與卡板卡接配合；調節環外表面沿環形方向均勻固定安裝有調節底座；調節底座內均通過轉軸轉動安裝有擴撐板；調節桿外表面右部固定安裝有支撐環；支撐環右端沿環形方向均勻開有缺口；缺口內均通過轉軸轉動安裝有支撐骨；支撐骨右側面都與一張彈性膜固定連接；彈性膜中心與支撐環固定連接；支撐骨左側面中部固定安裝有支撐底座；擴撐板另一端與支撐底座通過轉軸轉動安裝；支撐環和調節環之間固定安裝有彈力繩；彈力繩左端與調節環右側面固定連接；彈力繩右端與支撐環左側面固定連接。
進一步優化本技術方案，煤礦井下風門調節風窗的窗框內側面右部固定安裝有過濾網。
進一步優化本技術方案，煤礦井下風門調節風窗的窗框外表面涂有一層特氟龍涂
本實用新型與傳統煤礦井下風門調節風窗相比，其有益效果在于：
1、通過固定充氣囊對固定氣囊進行充氣，固定氣囊充氣膨脹后，固定氣囊對風門進行擠壓，從而將窗框固定在風門上，操作簡單方便，便于固定和拆卸；
2、窗框被固定在風門上之后，通過調節充氣囊對調節氣囊的充氣和排氣，充氣的調節氣囊充氣膨脹，從而壓縮自身，環形的調節氣囊膨脹自我擠壓進行密封，需要風量調節時，通過調節充氣囊對調節氣囊排氣，調節氣囊排氣后其內環的直徑變大，從而使通風量變大，通過擠壓調節充氣囊對調節氣囊進行充排氣，對調節氣囊的內環直徑進行調節，從而調節通風量的大小，調節更加方便；
3、調節桿通過支撐桿被固定在窗框中心位置，在順風調節風量的情況下，調節環拉動彈力繩受力使支撐骨與調節桿接觸，彈性膜覆蓋在支撐骨上，支撐骨不發生擴撐，不影響風流量，在有逆風從調節氣囊處吹入窗框內時，逆風受擋風膜的影響，逆風會吹動擋風膜，擋風膜受風吹力之后，作用在調節板上，調節板受力發生轉動，從而拉動連接線，將連接線另一端的拉板從豎直狀態拉動為傾斜狀態，卡板不對調節環起卡位作用，調節環受彈力繩拉力，發生移動，從而使擴撐板發生角度變化，擴撐板支撐支撐骨發生擴撐，支撐骨與窗框內側壁接觸，彈性膜同樣與窗框內側壁接觸，彈性膜對窗框內進行封堵，逆流的氣體不會向外流出，從而防止逆流氣體造成的危害。
