目前國內煤礦井下的風門控制有:手動控制門扇的開關和機械式的閉鎖, 其缺點是增加工人的勞動強度,而市面上一些自動控制也是一些依托于電的基礎上,所采用的是利用電的紅外線感應探頭電信號裝置,信號采集后輸出給控制主機,控制主機也是利用電源為基礎,主機輸出電信號控制電磁閥的開關從而進一步控制液壓或氣動驅動系統,從而實現控制風門的開關動作等等,而目前這些自動控制裝置都是依托于電的基礎,必須有電源才能實現;由帶電的傳感器作為信號觸發,再由防爆電器的控制主機進行處理并輸出控制信號,用于控制驅動的防爆電磁閥控制氣缸或液壓驅動系統,其缺點是基于電信號處理,電磁閥控制基礎,由于采用的防爆電器,增加礦用電器失爆風險,日常維護和檢查的工作量大,并且需要技術維護人員的技能素質要求高,對于高瓦斯突出礦井不宜采用。
目前大部分煤礦井下變電所已經全部實現了無人值守,但是井下變電所礦用門都采用的是普通鐵門,結構簡單、樣式粗糙,防塵、防火、密封效果差,自動化程度低,難以滿足一流煤礦建設的發展需求。
而門禁系統是當前最常用的控制系統,它不僅可以防盜、防竊和防破壞等,提供實時監控和預防犯罪行為的依據,而且還可以掌握人員實時進出,為提高科技管理水平提供途徑。
在門禁系統方面,采用類似樓宇小區的門禁系統設計,刷卡開門,延時一段時間后自動閉鎖,可遠程遙控開門。為保證系統的安全性,電氣線纜都在門體內部,使變電所整體結構整潔美觀,可以防止變電所從外部進行破壞。

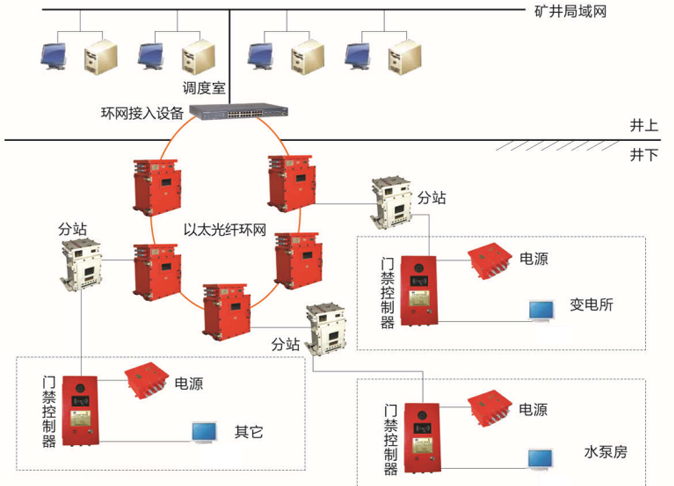

本公司開發生產的ZKM12礦用門禁控制裝置,主要是安裝在煤礦井下的變電站房或水泵站房?jī)?nèi),作為變電站房或者水泵站房防爆門的門禁控制及門狀態監控。主要分為井下的門禁控制器、進門讀卡器、電動鎖、門磁、開關電源和ID/IC感應卡幾個部分,以及安裝在井外的電腦主機、管理軟件和發卡器。井下的門禁控制器通過以太網與井外的電腦主機進行連接通訊,在正常工作時,只需要井下部分就可以組成門禁控制裝置,井上的電腦主機只有在需要遠程控制及實時狀態監控時才需要。
本產品防爆性能按照國家標準GB3836.1-2010《爆炸性氣體環境用電氣設備 第一部分:通用要求》、GB3836.2-2010《爆炸性氣體環境用電氣設備 第二部分:隔爆型“d”》、GB3836.4-2010《爆炸性氣體環境用電氣設備 第四部分:本質安全型“i”》的規定,制成隔爆兼本質安全型。
礦用門禁系統環境條件
1、正常使用條件
a)海拔高度不超過2000m(80~106kPa);
b)環境溫度-5℃ ~40℃;
c)平均相對濕度≤95%(+25℃ );
d)煤礦井下有爆炸性混合物,但無破壞絕緣性能的腐蝕性氣體的場合;
e)無滴水及蒸汽的環境;
2、能承受的最惡劣的貯運條件
a)高溫:+40℃;
b)低溫:-20℃;
c)平均相對濕度:95%(+25℃);
d)振動:加速度幅值20m/s2;
e)沖擊:峰值加速度300m/s2;
礦用門禁系統裝置組成
門禁控制裝置主要由門禁控制器、進門讀卡器、ID/IC感應卡、出門按鈕、電動鎖、門磁、主控電腦及門禁軟件組成。
此門禁控制裝置在使用之前必須對每張ID感應卡對使用人注冊相關的信息。
使用過程中門禁控制器會對每張ID感應卡的個人信息進行審核,然后決定是否通過,再給予回復是否開門。同時將每張卡對應的人員信息給予軟件進行自動制表統計。
系統組成部分介紹
1、門禁控制器一體機
系統控制器是整個門禁控制裝置的核心設備,它直接影響系統是否正常運行。所有的裝置運行都要通過門禁控制器來傳輸和執行。包括(I D感應卡開門、出門按鈕開門、軟件開門等功能)。
1.1技術參數
處理器:32bit高性能處理器
攝像頭:1080P 200萬高清
紅外補光:有可全天候使用
卡片容量:5萬張
工作電壓:DC12V
工作電流:不大于600mA
1.2 產品特性
采用支持紅外補光的200W 1080P高清攝像頭,支持遠程視頻預覽、接入NVR錄像以及事件聯動抓拍功能。
支持SD卡存儲功能,可將聯動抓拍圖片以及聯動錄像存儲在SD卡中。
集成語音輸入輸出模塊,可以實現設備與中心雙向?qū)χv,具有語音提示功能
可存儲5萬張卡號和20萬筆事件記錄。
在刷看成功或刷卡失敗等情況下有語音,蜂鳴器提示。
防水防塵達到IP54
2、SH12礦用本安型電動鎖
SH12礦用本安型電動鎖電鎖是采用先進的磁感應技術和機電智控技術設計的一款功能齊全、高智能化、全自動化、高穩定性產品。尤其適用于煤礦變電所門等自動化管理的配套產品。
2.1技術參數
工作電流:≤500mA
待機電流:25mA(MAX)
信號電壓:≧DC5V
信號輸入時間:≧10ms
耐用度:50萬次
2.2 產品特性
具有上電自檢功能,可自動正確處理斷電到上電過程中引起的誤上鎖或誤開鎖。支持機械鑰匙開鎖。開/關鎖受阻時可以智能判斷并處理。具有故障告警功能。支持鎖狀態反饋輸出。具有開/關鎖抗干擾功能。
3、KDW127/12礦用隔爆兼本安型直流穩壓電源
3.1 輸入電壓
額定電壓:交流127V ;
源電壓波動范圍:75%~110%
額定頻率:50Hz ;
3.2 輸出電壓
輸出電壓偏離值:≤5%
額定輸出電壓:12V
額定輸出電流:1.2A
過壓保護電壓:≤13V
過流保護電流:≤1.3A
短路電流:≤1.3A
3.3本安輸出電路:
穩壓電源最大開路電壓:13V
穩壓電源最大短路電流:1300 mA
Co:100uF Lo:68uH
3.4后備電源
電網斷電后,后備電池保證設備連續工作時間不小于4h;
3.5 保護功能:本產品具有輸出過流、過壓保護功能,故障解除后能自動恢復工作。
4、ID/IC感應卡
使用ID/IC感應卡之前必須使用軟件給沒張卡對應的注冊一名工作人員的姓名、性別、電話、部門和職位。
當ID感應卡發到各工作人員手中以后,工作人員就可以通過刷卡進出大門,當工作人員刷卡進門的時侯,讀卡器會把相應的信息輸送給門禁控制器。門禁控制器核實以后,如果信息正確,會自動打開門讓門禁控制器進入;如果信息不在軟件數據庫存在,系統會自動報警。本系統的門卡可與礦上的IC、ID卡兼容,實現一卡多用,工作人員攜帶一張卡,即能實現門禁控制。
5、發卡器
通用門禁發卡器為ID、IC\二代身份證雙模發卡器;發卡器采用USB 接口與電腦連接,無需外部供電;使用前需要在電腦上安裝驅動程序,可用于管理中心門禁服務器的卡片信息采集、發卡授權。發卡機可用于管理中心登記發卡,使用前需要安裝發卡機驅動程序。
5.1 功能特性
USB 接口與電腦連接,無需外部供電;
采用通用USB 轉串口驅動模式,比傳統的模擬鍵盤輸入的發卡器更穩定;
良好的抗干擾能力,發卡機放置于金屬操作臺上仍可正常讀卡;
設計優美、手感良好,經久耐用;
具有聲音和指示燈提示,安全性高,穩定性強。
5.2 產品參數
接口方式: USB 接口
讀卡格式: Wiegand34
工作電壓: 4.5V – 5.5V DC
靜態電流: ≤80mA
發卡距離: 2-4cm
發卡類型: ID/IC卡、身份證
工作溫度:-40℃~85℃
工作濕度:5%~95%
開鎖方式
1. 刷卡開鎖
當注冊過后的ID/IC感應卡發到各工作人員手中以后,工作人員就可以通過刷卡進出大門,當工作人員刷卡進門的時侯,讀卡器會把相應的信息輸送給門禁控制器。門禁控制器核實以后,如果信息正確,會自動打開門讓門禁控制器進入;如果信息不在軟件數據庫存在,系統會自動報警。本系統的門卡可與礦上的IC、ID卡兼容,實現一卡多用,工作人員攜帶一張卡,即能實現門禁控制、停車場管理、食堂飯卡等多種卡的功能。
2. 機械開鎖
本系統中每一個門禁,都配有6把機械鑰匙,為不銹鋼色,機械鑰匙在正常及非正常情況下均可以使用,平時開鎖多為“一鍵呼叫”及刷卡感應開鎖方式。
3. “一鍵呼叫”開鎖
當工作人員刷卡無注冊或者無授權時,如需開鎖,可以通過該門禁控制器上按鍵按一下,此時系統軟件會自動彈出,通過門禁控制器攝像頭實時畫面。操作人員通過麥克風、音箱和門禁控制器揚聲器、麥克風對話。操作人員可以授權開鎖。此時系統軟自動保存開鎖記錄(時間、地點、操作人員)。
4. 遠程授權全部解鎖
當需要時,通過地面調度軟件一鍵實現所有要害場所門禁系統開鎖,方便人員撤離。
5.在線人臉監測
調度人員通過門禁系統上安裝的高清攝像頭實現對現場請求開鎖人員的實時確認,以及語音傳輸。
系統的工作原理
1 開門控制
當進門讀卡器讀到感應卡信息時,控制器的門禁控制軟件首先對感應卡的數據進行判斷,如果讀到的數據為有效感應卡信息,門禁控制器會輸出開門信號到電動鎖,將門鎖插銷松開并保持30秒鐘,30秒鐘后門禁控制器的出門控制信號復位,電動鎖重新將門鎖緊;否者,如果讀卡器讀到的數據為無效感應卡信息,門禁控制器沒有開門信號輸出,電動鎖保持鎖緊狀態。當門禁控制器收到出門按鈕信號時,門禁控制器會輸出開門信號到電動鎖,將門鎖插銷松開并保持30秒鐘,30秒鐘后門禁控制器的出門控制信號復位,電動鎖重新將門鎖緊。
2 網絡連接
門禁控制器通過帶網絡變壓器的網絡接口與礦井下的以太網絡交換機進行連接,設置在礦井外面的遠程電腦主機在安裝考勤軟禁后,可通過該軟件對門禁控制器進行遠程控制和狀態監控。
簡單的維修維護
有的時候要是在關門的時候沒有關好,電鎖就不能夠正常鎖到位,讀卡器也會一直報警。這種情況下,請值班員重新刷一次卡,然后重新把門對齊鎖好。
非管理人員不要碰觸主機電腦,以防數據庫內部的數據丟失或感染病毒,造成的工作失誤。
