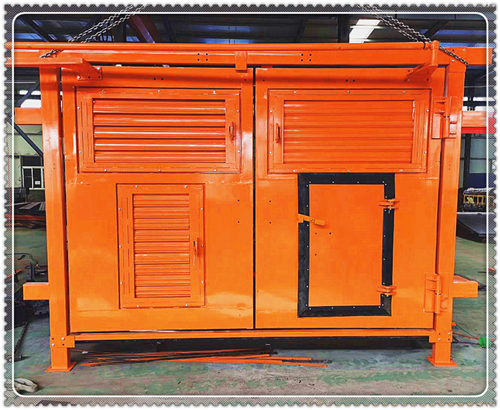

礦山井下自動風門特點
作者: 礦用風門來源: 互聯網
礦山井下自動風門就是要解決采用氣缸或油缸驅動的礦山井下風門均存在噪音大,并且采用氣缸驅動的風門在無壓縮空氣驅動時,需另配空壓機,而采用油缸驅動的風門在進行故障檢修時,容易對風門和巷道造成油污染的問題,為此提供一種結構簡單、操作方便、清潔環保的礦山井下自動風門。
礦山井下自動風門具體方案是:
一種礦山井下自動風門,具有門形框架,在門形框架上裝有左、右兩扇呈對開式布置的折疊門;其特征是:在門形框架的橫梁上裝有軸承座,并在軸承座中配裝有沿著橫梁布置的絲桿,絲桿的一端依次連接減速箱和驅動電機;所述絲桿上設有左、右對稱布置的兩段反向螺紋,并在所述兩段反向螺紋的絲桿上各配裝有一套牽引機構;兩套牽引機構在絲桿轉動時,沿著絲桿作反向運行,并牽引左、右折疊門完成開啟/ 關閉動作。
門形框架的橫梁由左、右兩根并排布置的工字鋼構成;所述牽引機構包括移動螺母和左、右導向輪以及推桿;所述移動螺母安裝在絲桿上;所述左、右導向輪分別放置在左、右兩根工字鋼的下翼沿上,左、右導向輪之間通過短軸相連接;所述推桿的下端插裝在折疊門的門沿上,推桿的上端穿過短軸后與移動螺母相連接。軸承座設有三個,并分別設置在絲桿的中部和左、右兩端。
門形框架的橫梁上裝有分別與絲桿的左端和中部相對應的行程開關/接近開關;所述驅動電機由正/反轉啟動按鈕、停止按鈕和接觸器構成的低壓啟動電路控制其啟停工作;所述行程開關/接近開關配設有控制器和聲光報警器,行程開關/接近開關用于檢測牽引機構的行程位置,并由控制器控制聲光報警器發出聲光報警指示及對驅動電機的工作狀態進行實時控制。
礦山井下自動風門特點:
結構簡單、成本低廉、操作方便,通過由高速旋轉的絲桿帶動兩套沿其作反向運動的牽引機構,實現了實時牽引左、右折疊門自動完成開啟/關閉的動作,并在進行開啟/關閉操作時噪音小、運行穩定、清潔環保,便于進行后期的檢修和維護。
