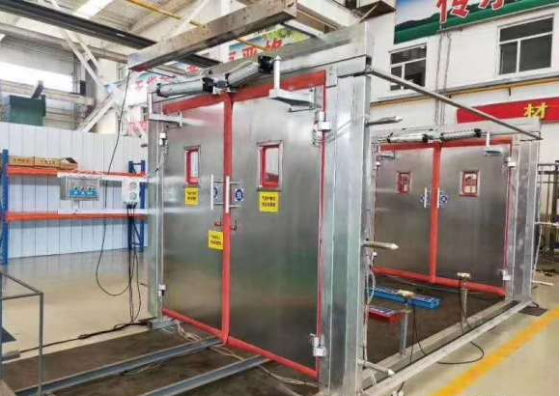

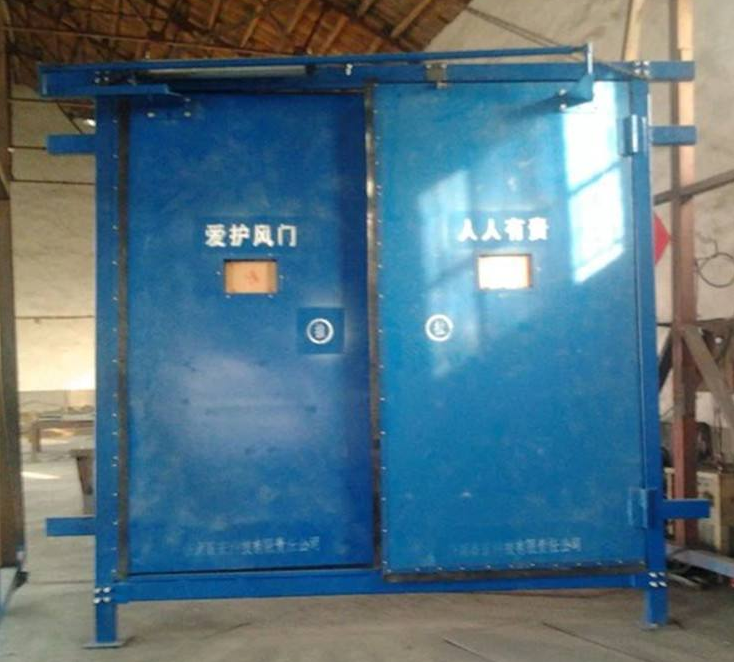

鋼制自動風門,鋼制自動無壓風門
作者： 礦用風門來源： 互聯網
鋼制自動風門,鋼制自動無壓風門并進行了實踐應用研究，應用井下鋼制風門并設置自動開關聯鎖裝置后，在機車通過時段實現風門自動開啟與關閉，不僅提高了風門的使用壽命，減少了維修費用，而且提高了機車運行效率，減少工人勞動強度，對井下防火、實現安全生產有重要意義
鋼制自動風門組成原理
1）鋼制風門材料選配：門框采用厚度 10 號槽鋼（100 mm×50 mm）加工成同字形；門扇采用厚度 7 mm 角鋼邊框配 Smm 鋼板焊接并用厚度 5 mm 橡膠（舊輸送機皮帶）包邊螺釘固定，確保風門嚴密不漏風；加工安裝 2 個活頁聯接門框與門扇；底坎及自動風門機構底座采用 C20 砼澆灌。
2）機車接近風門前自動開啟原理：當機車行駛至離風門前 60 m 處時，原鋼鋁架線上的直流電流通過機車的集電弓經過另外一條鋼鋁架線，由電纜導電啟動直流電機，再由電機帶動變速箱實現風門拉桿機構動作風門打開。
弓→架線→導線→電機→變速箱→拉桿機構→風門打開）當風門開啟后觸動行程開關，由行程開關動作將電源關閉，風門呈開啟靜止狀態。
3）車輛通過風門后風門自動關閉原理：當機車行駛過風門后 60～70 m 處（按每部礦車 2 m 長計，滿負荷 30 部車的一列車長度），機車集電弓再次受電導電、電機啟動、機構運行、關閉風門，由行程開關斷電。
4）其他情況下的技術原理：行人經過時，可按壓裝在風門邊上的開關按鈕，實現風門開關。當遇到停電時，自動風門不會產生自鎖，可以直接用手動開啟關閉。
鋼制自動無壓風門的優點
自動風門的使用具有安全、靈敏度高，開關可靠、防火、不容易變形、密閉嚴實、方便快捷、經濟耐用等特點。其一，自動風門是靠電機帶動變速箱運行的，運行速度均衡，緩慢開關，不易產生震動變形，關閉后由行程開關控制停止，密閉嚴實，防止漏風。其二，實現了遠控和電控，機車司機不需要下車開關風門，大大提高效率，又減少了司機的勞動強度。其三，自動風門可靠性好，自動開啟關閉；牢固耐用不易被機車撞壞；密封性好，實現良好調節風流效果；當井下局部位置發生火災時，鋼制風門具有防火隔離作用，為礦井實現安全生產和夯實質量標準化基礎，發
揮一定作用[3]。
鋼制自動風門的注意事項
1）直流電機運行使用電壓等級為直流 220～ 250 V。他利用機車使用的 250 V 直流電源，不必重新找電源，方便快捷[4]。
2）按鈕電壓為 36 V 以下。實現安全電壓操作。
3）風門開啟角度可根據實際調整（一般開啟角度 90°～120°）。
4）機車運行時，自動風門緩緩打開，應等待風門完全開啟靜止后，方可通過。
5）人員用手動開關風門時，應輕開輕關，防止人為故障。經常檢查電機、變速箱加油及行車開關、機構杠桿裝置的螺絲、連接點是否可靠，導線是否完好、架線是否完好等。
