電動風門組成

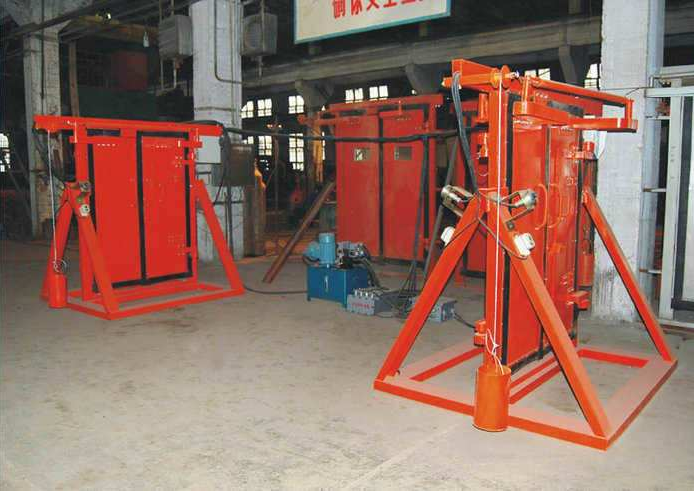

電動推桿風門裝置主要由滑輪組、防爆電動推桿、鋼絲繩扭轉彈簧、風門、電纜、啟動按鈕等組成。
防爆電動推桿通電后電機啟動 ,如前所述電動推桿將電機的旋轉運動轉化為直線運動 , 推桿被推出 ,掛在推桿頭部滑輪上的鋼絲繩在其推力作用下 ,拉動風門完成風門的開啟動作 , 此時風門全開 ,人員、車輛正常通過該風門 ,經過一段預先設定的時間后電動推桿自動反轉 , 鋼絲繩被放松 ,在風門扭轉彈簧和風流的聯合作用下關閉 ,至此完成了風門的一個啟閉循環。
在停電或有故障時 ,解下懸掛在風門上的鋼絲繩 ,此時等同于未裝設該啟閉裝置的普通風門 ,由人力啟閉風門 ,不會造成其它影響。
電動風門的電氣工作原理
當人或機車通過距風門一定距離的按鈕開關 QA 時 ,按下按鈕開關 QA ,接觸器 ZC 線圈得電 ,電動推桿開始推出一直到碰到行程開關 XK1 ,與此同時輔助觸頭 ZC1 吸合使 ZC 接觸器自保 ,而輔助觸頭 ZC2 使時間繼電囂線圈得電 ,時間繼電器的輔助觸頭 SJ 經過一段時間后延時吸合 ,使得 FC 接觸器線圈得 ,電觸頭 FC 吸合從而電動推桿反轉 ,碰到行程開關 XK2 時電機自動停下 ,完成了一個風門啟閉過程。
從風門開啟后到剛開始關閉這一段時間為行人(車) 時間 ,這段時間的長短可通過調整時間繼電器的調整旋鈕來進行調整。
該裝置除啟動按鈕用電纜接到距風門一定距離進行安裝外 ,其他電氣元件可以安裝在防爆磁力起動器外殼內 ,實際使用中我們利用 QC83 - 80N 的主回路而將其控制回路按上述原理圖進行相應改造后安裝在電動推桿附近。
電動風門裝置特點 :
該裝置具有過載保護特點 , 且安裝方便、造價低、節能效果好 ,運行可靠 ,適合在礦井推廣應用。
