風門氣動控制裝置基本功能
作者： 礦用風門來源： 互聯網
風門氣動控制裝置基本功能:用于煤礦井下風門的自動化控制，當過人或過車時，風門實現自動打開，自動關閉，兩門間相互閉鎖，同時有聲光語音報警功能，提示風門未關等各種實時情況。全自動風門控制裝置結構的組成：礦用隔爆兼本安型風門自動控制裝置由自動控制箱，按鈕，紅外線傳感器，磁控開關，語音箱及液壓系統或氣動系統組成。全自動風門控制裝置主要功能和工作原理：風門控制裝置采用按鈕和紅外開關傳感器作為控制信號，紅外開關傳感器在礦井巷道風門的兩端分別形成一條不可見的線，當行人或車輛由巷道的任一方向進入A門時，紅外開關傳感器自動檢測并為控制裝置提供信號，此時A門自動打開，同時B門閉鎖。門上裝有磁控開關傳感器，檢測風門的閉合狀態。在開門時有語音聲光報答功能，在開門時提示行人注意安全。風門開啟后通過記憶自動關閉，時間可根據用戶要求設定。
風門氣動控制裝置結構特點1、本裝置用PLC自動控制系統，采用紅外傳感器作為監視器，并兼有語言報警，保證行人和車輛順利、安全通過。2、控制功能：控制器接收到紅外傳感器接收器發來的信號，識別后，控制執行機構（氣缸、油缸）動作，打開風門；延時7秒后（經PLC可調），自動控制執行機構動作，關閉風門。3、閉鎖功能：當互為連鎖的兩道風門其中任意一道打開時，控制器控制執行機構閉鎖另一道風門，使之不能開啟；當打開風門關閉后，控制器自動解鎖。4、手動解鎖功能：當出現故障時按下復位按鈕，整個控制系統停止工作，此時風門能夠手動推開。當故障排除后按下置位按鈕，控制系統恢復正常工作。5、語音提示功能：風門打開時，控制器應控制聲光報警箱提示語音信號。

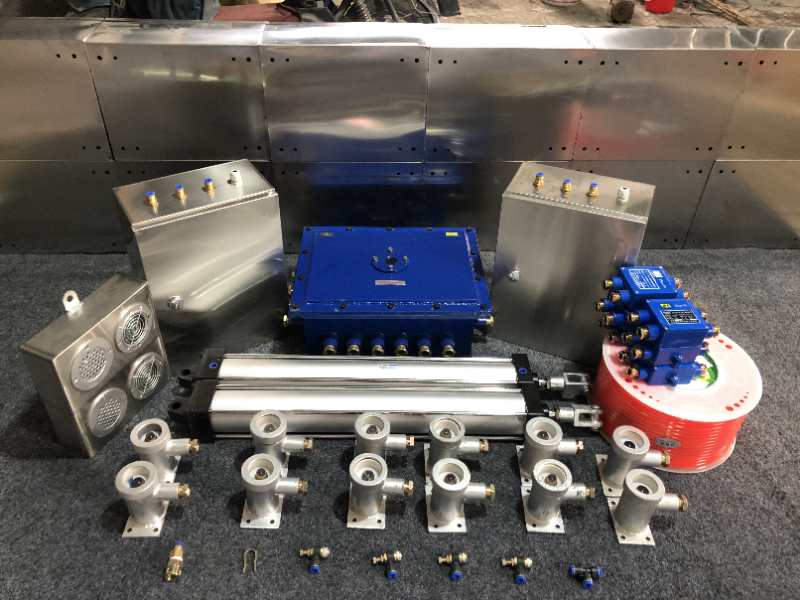

風門氣動控制裝置是一種控制設備，它的組成比較雜亂。KXJ0.2/127型礦用隔爆兼本安型風門控制器（主機）1個2KXB12礦用本安型聲光報警箱2個GUG8型礦用本安型紅外傳感器4對（門的兩頭各一對）GUC15型礦用本安型方位傳感器2個（一道門一個）AHS-12礦用本安型控制按鈕3個（門的中心、兩頭各一個）CFHC10-0.8礦用本安型氣動電磁閥2個氣缸（標配：ф80?750）2個ZMK-127型風門自動控制設備適用于煤礦井下雙扇無壓風門、單扇風門、行人、行車或人車共用風門等設備處全自動控制，可控制兩道或三道風門。
