通風機分風器,風機自動分流器工作特點
作者： 礦用風門來源： 互聯網
目前，在煤礦掘進工作面，在主副局部通風機切換時風筒漏風或無法切換，易造成工作面瓦斯超限。現有的分風器存在如下缺陷：一是安全性差，二是密封性差，三是容易損壞。

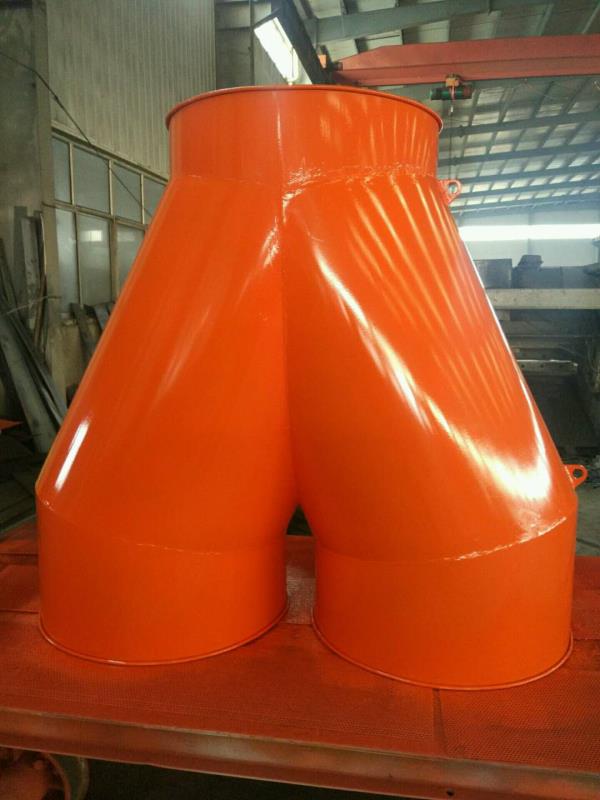

鐵制自動分風器，它包括箱體，箱體一端設有主風機進風口，箱體另一端設有出風口，箱體一側端設有副風機進風口，主風機進風口與副風機進風口之間的箱體內壁安裝有一轉軸，轉軸上安裝有切換擋板。
通風機分風器,風機自動分流器工作特點：1.自動化。連接該裝置后，只需切換風機既可以實現主副風機風流之間的切換。2.更為安全。利用鐵制焊接，牢固可靠，并在切換擋板和腔體之間安裝有密封膠條，避免剛性接觸，排除產生火花的可能性，避免風流逆轉產生瓦斯事故的可能性。3.工藝先進。整個裝置利用風壓的壓力差，通過切換擋板，實現主副風機風流之間的切換。
與現有的裝置對比其優點：
一、安全性方面。利用鐵制焊接，牢固可靠，并在切換擋板和腔體之間安裝有密封膠條，避免剛性接觸，排除產生火花的可能性，避免風流逆轉產生瓦斯事故的可能性。
二、封閉性更加嚴密。傳統的分風器由于采用膠質材料，容易造成漏風，減少工作面風量。本裝置為鐵制材料，性能穩定可靠，并在切換擋板和腔體之間安裝密封膠條，避免壓差產生漏風。
三、安裝更加方便。由于在切換擋板上面設置了兜風裝置，便于在巷道狹窄情況下，可以采用副風機進風口向下安裝。并在腔體上面設置了縱向和橫向起吊點，便于在不同的巷道條件下，采取不同的安裝方式。
四、切換更加靈活。整個裝置利用風壓的壓力差，通過切換擋板，在主副風機切換時，即可實現主副風機風流之間的切換。

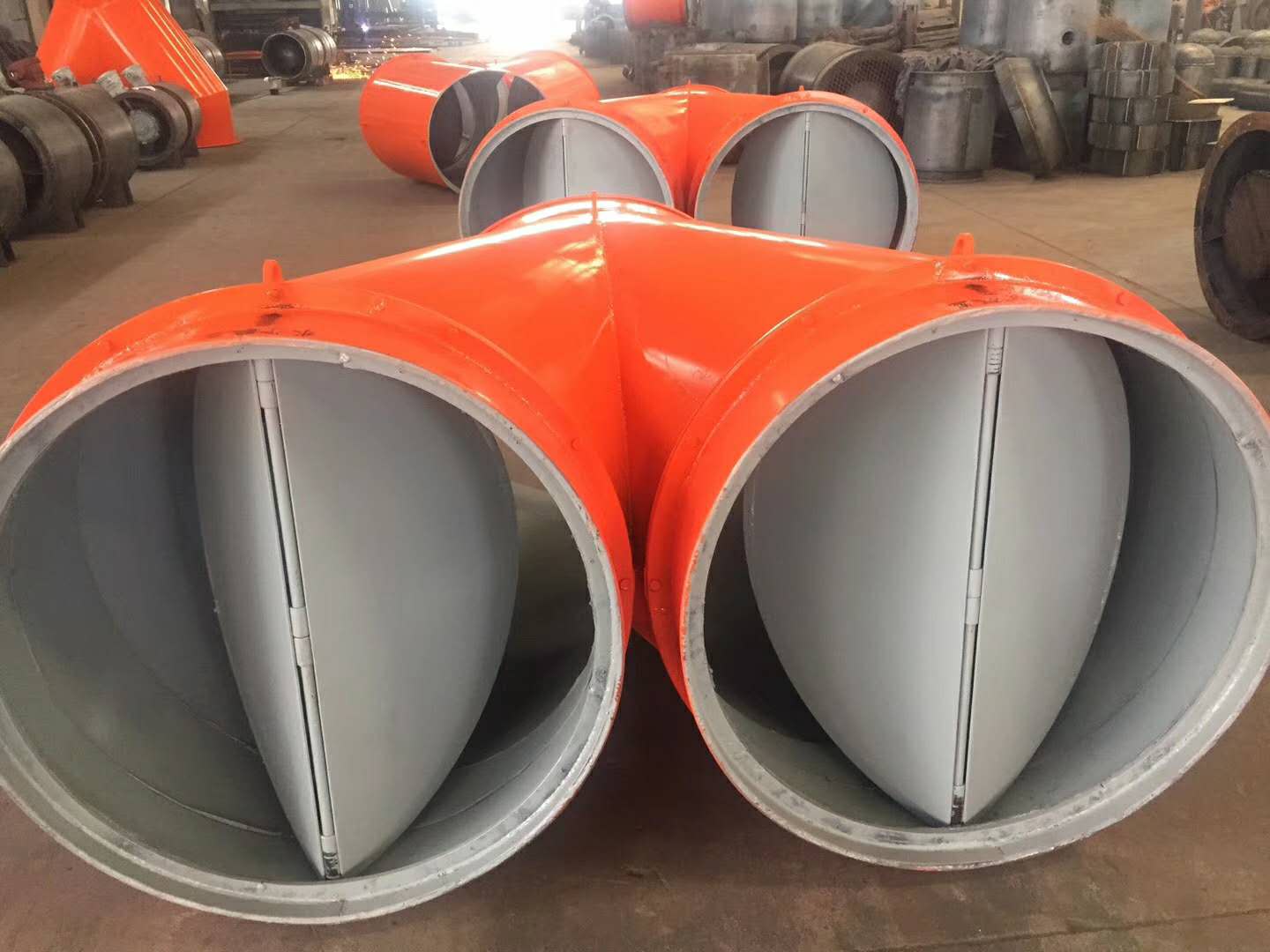

通風機分風器,風機自動分流器它包括箱體，箱體一端設有主風機進風口1，箱體另一端設有出風口3，箱體一側端設有副風機進風口2，主風機進風口1與副風機進風口2之間的箱體內壁安裝有一轉軸5，轉軸5上安裝有切換擋板4，切換擋板4面積大于主風機進風口1及副風機進風口2的口徑，可以在兩個進風口之間實現自動切換，切換后的風流經腔體流出出風口。
主風機進風口1與副風機進風口2與切換擋板4結合處設有密封膠條。
主風機進風口1、副風機進風口2及出風口3外側設有膠質風筒，主副局部通風機和進風口通過膠質風筒連接，出風口通過膠質風筒連接。
箱體頂部設有橫向和縱向安裝吊點，便于在不同巷道進行不同方式的安裝。
鐵制自動分風器，利用壓力差原理，在主風機運行工作過程中，分風器內部的切換擋板將副風機進風口封閉，由于副風機進風口一側由于風壓小于主副井一側壓力，從而在主風機運行時，擋板和密封膠條能夠阻擋主風機風流從副風機漏出。反之，副風機運行時，切換擋板和密封膠條能夠阻擋副風機風流從主風機漏出。
以上所述，具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本領域的技術人員在本實用新型所揭露的技術范圍內，可不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
