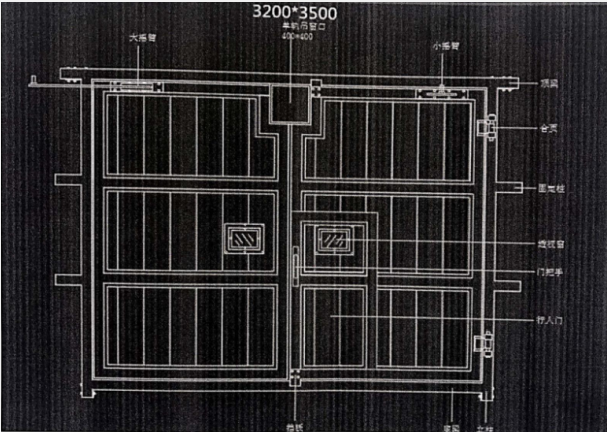

高分子復合材料全自動單吊軌無壓風門技術參數
作者： 礦用風門來源： 互聯網
高分子復合材料全自動單吊軌無壓風門采用新型阻燃抗靜電高分子復合材料：
1.煤礦井下用聚氯乙烯 風門板材(非發泡產品)，厚度35mm，寬度250mm，風門板材必須提供煤安證。板材拉伸強度大于或等于40.0MPa， 沖擊強度大于或等于6.0kj/
m*，板材插件長度9mm，開槽深度10mm，皮層厚度1mm，芯層厚度4mm，內部立柱厚度4mm。
3.風門門框采用50mm*100mm方鋼，壁厚為4mm
4.門扇骨架由50mm*100mm的方鋼組成..
5.風門密封采用塑鋼骨架和中硬度耐磨橡膠
6.透視窗采用厚度為4mm的防彈玻璃，包邊材料為不銹鋼。
7.風門把手為純鐵制
ZMK 127礦用風門控制用電控裝置， 所有部件均有安標證及防爆證書。
【主要組成】
1、ZMK 127-Z隔爆兼本安型風門控制用電控裝置主控箱
2、GRS 12礦用本安型雷達傳感器
3、KX B 12礦用本安型聲光報警器
4、GUC 15礦用本安型位置傳感器
5、ZMK-Q氣源分配箱
6、DFH礦用本安型電磁閥
7、SC100-900氣缸及各種氣動器件組成
【工作原理】
在每道門的兩端分別安裝傳感器(按鈕、傳感器或遙控器)，在風門的兩端形成檢測器，當行人或車輛由巷道的任一方進入時，傳感器自動檢測并為控制設備提供信號，當A門有人經過時，傳感器發生信號，A門動力源起動，打開A風門，同時B門閉鎖，A門聲光信號器動作，提示警示語“風門打開，請注意安全”并傳承著綠燈閃爍，B門報警器同時提示“前方風門打開，請您稍后”，并伴有紅燈亮，B門不能打開，符合礦井通風要求，經過設定的時間延時(可以根據需要進行倒計時顯示)，A門自動關閉，等到傳感器檢測關閉到位后，警示語音及燈關閉。
【主要特點】
1、控制功能
(1)人或車通過風門時，風門自動啟閉；
(2)具有電氣或機械雙重閉鎖，符合《煤礦安全規程》要求，可完全避免兩道風門同時打開；
(3)配有停電泄壓功能，在停電情況下，可手動啟閉風門。
2、檢測功能
(1)具有按鈕、雷達傳感器、光控傳感器和遙控接收器多類型檢測控制模式，方便客戶按需選用；
(2)部件均采用高靈敏度、性能可靠，抗干擾性強的傳感器檢測車輛、人員通過信息。
(3)可實現區分行車方向。
3、報警指示
具有礦用本安型聲光報警器；每一道風門外均配有報警裝置，在行人、車輛通過風門時，發出相應的燈光、語音或數字報警，警示來往人員注意安全。
【技術參數】
1、主要控制部分
(1)礦用隔爆兼本安型風門控制用電控裝置主機：額定工作電壓：AC127V，允許電壓波動范圍10%~-25%；額定功率40W；最高直流工作電壓：DC24V；
(2)礦用本安型聲光報警器：最高工作電壓：DC24V；額定電流：90mA，音響響度85dB，黑暗中光可見距離60米；提示聲音互鎖，具有兩種：(a)“風門開啟，請注意安全”，伴有綠燈亮；(b)“前方風門已開，請稍后”，伴有紅燈亮；響度大而清晰。
(3)礦用風門開閉狀態傳感器：輸入電壓：DC24V；觸點的額定負載容量：10Ma~100mA。傳感器與磁鐵有效感應距離0~50mm；
(4)礦用本安型紅外傳感器：輸入電壓：DC24V；電流90mA；有效距離：0~10m可調。
(5)礦用本安型光控傳感器：額定電壓DC24V，電流30mA，靈敏度：普通礦燈亮度1200Lx時，在0一5m內能有效感應。
(6)礦用本安型遙控器，遙控距離≤20米。
2、主要?jiǎng)恿Σ糠?/div>
(1)電控氣動控制方式：最高直流工作電壓：DC24V；氣動源要求：供輸入氣壓：0.8~1.1×105Pa；氣缸直徑：中80mm；最小牽引力：300Kg。
