礦用遠程控制全自動風門系統，包括一對鉸接在巷道兩側的電液全自動風門、阻車器和巷道環境監控系統。本實用新型適用于單扇或雙扇、行人、行車或人車共用風門等設施處全自動遠程監控，完成風門自動啟閉、在線監測、遠程控制功能，有效解決行人、行車不便的問題。該系統實現了風門的自動控制、電氣閉鎖、到位檢測、聲光報警、防夾人、防夾車、遠程監測與控制等多項重要功能，可控制兩道或多道風門。與傳統自動風門相比，在產品安全性、可靠性、功能多樣性、操作方便性等方面，實現了較大的提高，可在有甲烷、煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體場合使用。

目前，市場上的自動風門系統主要是由純氣動自動風門系統、電控液壓自動風門系統、電控氣動自動風門系統三種。純氣動風門自動控制裝置是利用煤礦井下壓縮空氣為動力源，由一個主控箱裝置和兩個氣缸驅動裝置構成，同時控制兩道風門，且能夠相互閉鎖，該產品解決了行人、行車運輸不便的問題，且具有在風門關閉時防擠傷人的功能。電控液壓自動風門系統由風門、自動控制器、外接紅外傳感器、開閉狀態傳感器、聲光報警器、油缸，液壓泵站等組成。每個風門的內外兩側各安裝一個紅外傳感器，用于檢測人員或車輛通過，兩風門間有電氣閉鎖，只準其中一側開啟，另一道不能操動，并有對面風門的開啟指示信號。如當A道風門打開時，A道風門的開閉狀態傳感器得到信號，使B門閉鎖。同時B道風門的語音報警器開始報警，綠燈轉化為紅燈，揚聲器發出”前方風門打開，行人注意安全” 的語音（語音可根據用戶需求，可改動）。當A道門關閉后，B道門的語言報警器停止報警，紅燈轉化為綠燈，提示行人可通過B道門。電控氣動自動風門系統跟電控液壓自動風門系統大部分一樣，只有在執行部分不同，一種是利用液壓結構來做執行器，一種是利用氣動結構來做執行器。

 當前，煤礦上各巷道風門自動控制系統都是獨立的，當系統發生故障或報警時，無法及時發現，會出現風門打不開或關不上現象，導致人、車無法通過，造成生產效率下降，通行不便。同時，各個廠家對風門控制方式有不同的要求，致使在生產風門時控制系統的控制邏輯經常發生變化，給生產帶來極大的不便，并且維護非常困難，因此，急需開發一套通用的煤礦巷道風門自動控制系統。

發明內容

礦用遠程控制全自動風門目的在于提供了一種礦用遠程監控全自動風門系統，能夠適合各種場合的應用，并且具有遠程監控功能，在遠程端可以監控到當前風門的運行狀態，巷道的風速、甲烷濃度、負壓、溫度等參數，配合視頻監控系統，及時了解現場實時情況，出現故障后立即采取相應的措施，可以遠程控制風門的啟閉，大大提高其自動化程度。

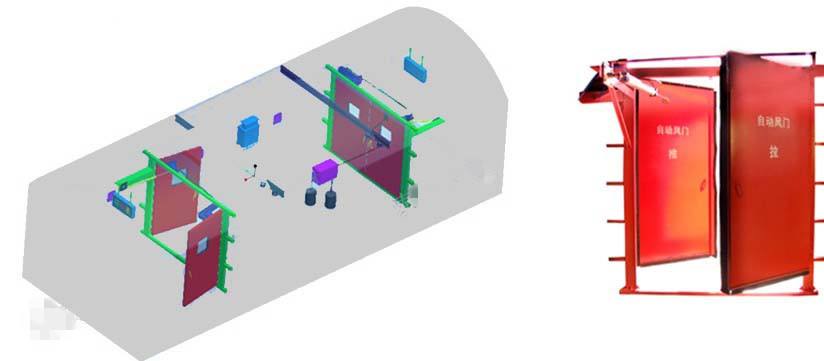

礦用遠程控制全自動風門，其特征在于：包括一對鉸接在巷道內電液全自動風門，所述電液全自動風門包括兩道風門、一臺風門控制箱、一臺液壓站、兩套液壓缸傳動機構、兩套聲光報警顯示器、四套紅外對射探測器、四套風門開關狀態傳感器、四套手動控制按鈕、四套防夾車紅外傳感器和四套防夾人按鈕，所述風門通過連接液壓站的液壓缸傳動機構驅動風門的開啟與關閉，液壓站連接風門控制箱；在風門前的巷道兩側設置有紅外對射探測器，在巷道兩側的墻面上設有手動控制按鈕、防夾車紅外傳感器和聲光報警顯示器，風門門扇上設置有防夾人按鈕和風門開關狀態傳感器；所述紅外對射探測器、防夾車紅外傳感器、聲光報警顯示器、風門開關狀態傳感器、手動控制按鈕、防夾人按鈕分別與風門控制箱內的(I)C控制器電連接；所述巷道內安裝有視頻監控和高清抓拍系統，所述視頻監控和高清抓拍系統包括網絡攝像頭和內置(I)C控制器的監控分站，所述(I)C控制器和網絡攝像頭通過工業以太網連接操作站和管理中心服務器。

所述風門前后軌道上設置阻車器，阻車器與風門控制箱內的(I)C控制器電連接。

所述巷道內安裝有與內置(I)C控制器的監控分站電連接的巷道環境監控系統，所述巷道環境監控系統包括風速傳感器、瓦斯傳感器和溫度傳感器。

有益效果是：本發明的礦用遠程監控全自動風門系統，適用于單扇或雙扇、行人、行車或人車共用風門等設施處全自動遠程監控，完成風門自動啟閉、在線監測、遠程控制功能，有效解決行人、行車不便的問題。該系統實現了風門的自動控制、電氣閉鎖、到位檢測、聲光報警、防夾人、防夾車、遠程監測與控制等多項重要功能，可控制兩道或多道風門。與傳統自動風門相比，在產品安全性、可靠性、功能多樣性、操作方便性等方面，實現了較大的提高。可在有甲烷、煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體場合使用。



礦用遠程控制全自動風門主要特點如下：

 1）風門的啟閉都是通過自動驅動裝置（如液壓缸）實現的。采用液壓傳動機構，推力較大，完全滿足尺寸或重量較大的重型風門控制需要。風門的關閉不需要另加配重裝置，自動驅動裝置是安裝在門體上的，不占用巷道的使用空間，安裝比較方便，啟閉比較平穩，控制系統自帶閉鎖系統，不需要另帶閉鎖裝置，真正實現了集成安全性、方便性、自動型為一體的自動風門。

 2）全自動控制狀態下，車輛及人員通過時，風門自動打開，無需人力開啟，方便實用。兩道風門之間實現了自動閉鎖，避免了兩道門同時都打開的情況，安全可靠。采用電力及液壓為動力，無需氣源的接入，無需操作控制閥，實現風門的整體自動控制，可有效地減輕勞動強度，增強安全機能，提高工作效率。兩道風門互相閉鎖，同一時間內只能開啟一道，并且關門優先，能有效阻止通風系統短路運行。如遇停電可實現人工打開或關閉風門，電力恢復后裝置可自動復位，如此時風門處于開啟狀態，系統將自動關閉開啟的風門。具備LED 顯示報警和語音報警兩周報警方式，車輛經過時，可發出多種語音提示信號，故障狀態下可發出聲光報警信號。具有防夾人、防夾車裝置，大大提高了系統的安全性。

 3）具有聯動功能，可用阻車器進行聯動，提高系統的安全性。

 4）礦用自動風門具有風門管理系統軟件。控制系統利用工業環網接入，利用工業環網、企業局域網、VPN網、互聯網可實現綜合管理。控制系統與管理服務器通過TCP/IP協議通信方式連接，管理軟件采用B/S結構設計，可以在煤礦內部、集團總部實現各風門系統的遠程管理與監控功能。管理軟件采用先進的web技術、數據庫技術、網絡通信技術、軟件

3

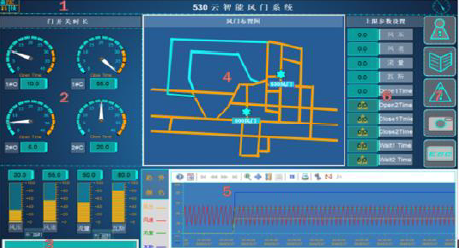

設計理念，可實現良好的兼容性、擴展性。管理軟件容量，可同時在線監控2000多點風門自動控系統，根據需求可方便擴容。管理界面具有風門系統實時監測、視頻實時監測、遠程控制、故障報警、高清抓拍、數據統計分析、數據處理、權限管理等功能模塊，并預留能源管理系統接口，便于系統集成。
