無壓自動風門在煤礦使用有一定的局限性，它要求井巷圍巖比較穩定、采區巷道服務時間比較長、巷道斷面比較大。巷道壓力較大、巷道有嚴重淋水，底板不穩定，經常需要臥底的巷道，采區搬家頻繁的巷道，不適應安裝無壓自動風門。

無壓自動風

無壓自動風門采用壓力平衡原理制作，每組風門二道，每道風門為雙扇，逆向開閉，克服門扇兩側的風壓，并通過連桿和曲柄的作用，將氣缸的動力作用到門扇上，實現兩扇風門的同時聯動，方便省力。配重錘，給風門一個附加關門預應力，保證風門在驅動裝置失去動力時，風門也能自動關閉。

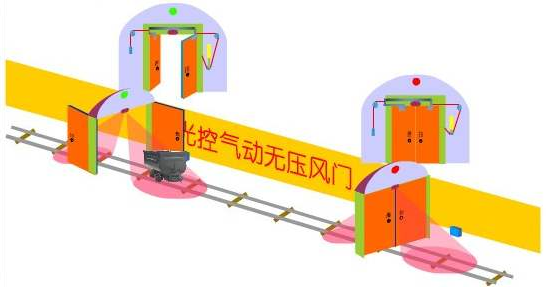

無壓自動風門工作示意圖如圖1所示



無壓自動風門自動控制原理

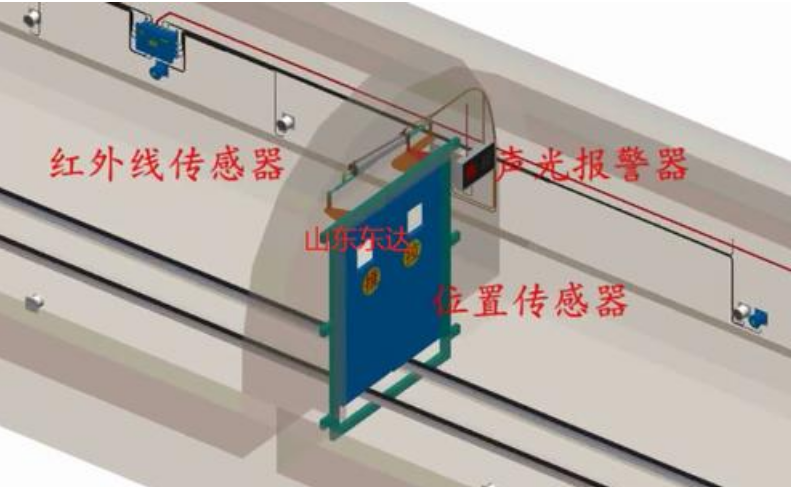

氣動無壓自動風門動力來自壓風管路連接的氣動控制箱，核心是可編程序控制器PLC[I]O井下安裝時，在每道風門兩側一定距離分別安裝了4個激光傳感器，當井下作業人員接近一側風門時，人體遮擋住設在巷道一側的激光傳感器發射端發出的光束，激光傳感器接收端因收不到激光束信號，輸出端輸出信號，表示有人通過，可編程序控制器收到激光傳感器發出的信號后，對兩道風門的開、閉狀態進行判斷。若對側風門處于關閉狀態，則發出開門指令，電磁氣動閥、氣缸動作，風門開啟，同時風門墻上的語音LED箱觸發，提示“風門打開，請注意安全，并伴隨紅燈閃爍；另一側風門墻上同時提示·前方風門打開，請稍后"，伴隨紅燈亮。

動作流程：傳感器乛PLC乛電磁閥乛執行氣缸乛風門打開。若對側風門處開啟狀態，則不發出風門開啟指令。

無壓自動風門采用自動控制與人工操作兩種方式，正常狀態下，風門工作在自動模式。當控制系統出現故障、壓風停風時，按下風門邊的解鎖按鈕，轉到手動操作模式。當斷電時，自動轉到手動操作模式。

無壓自動風門防夾保護裝置

當行人停留在兩扇門間，人體熱釋紅外傳感器感知生命體的存在，風門保持開啟狀態，開始關閉的門將自動打開，防止夾人事故發生。

當車輛停留在風門門框下方，激光傳感器感知礦車存在，控制風門保持開啟狀態，防止擠壓車輛損壞風門。
