中央回風立井防爆門運行原理
作者： 礦用風門來源： 互聯網

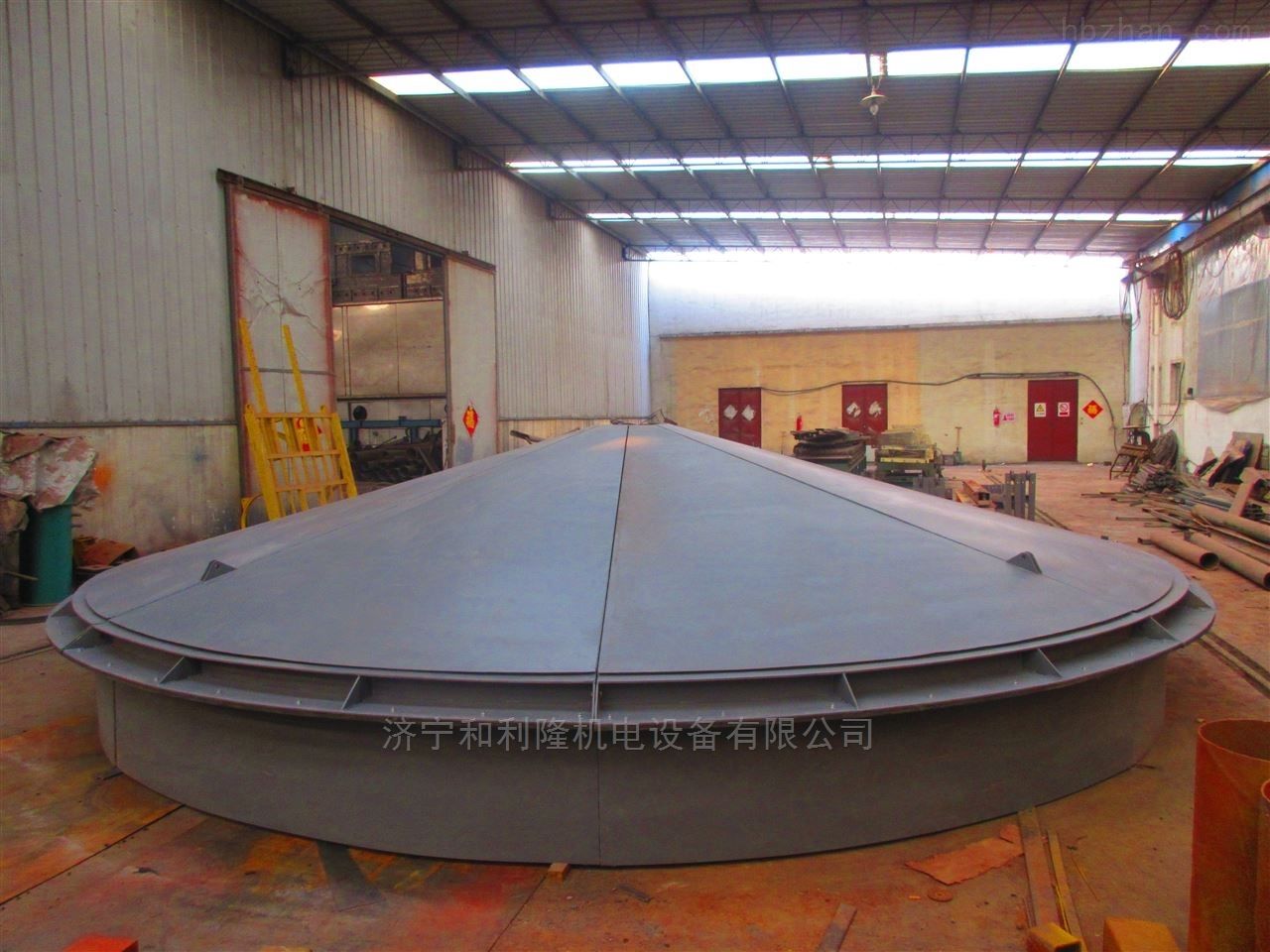

普通的立井防爆門為整體錐形結構，在礦井防爆門的使用過程中，存在復位困難、密封不嚴和操作維護不便等諸多問題，必須對防爆門進行創新性設計才能滿足《煤礦安全規程專家解讀》中對防爆門的設計要求，為此基于防爆門現場使用過程中存在的問題和防爆門功能要求，設計了煤礦回風立井新型防爆門
中央回風立井防爆門采用了全新的自動開合式結構，保證了爆炸發生時防爆門不被炸飛，為防爆門快速復位，通風系統快速恢復提供了條件；采用柔性板式橡膠條進行密封，克服了液體密封時液體揮發和冬季結冰問題；配重系統通過詳細的受力分析，保證了配重的準確合理；設計了自動復位裝置，可以實現快速復位、反風快速鎖緊，方便了操作和維護，為礦井安全生產和災害情況下應急救援提供了可靠保障。
中央回風立井防爆門的結構

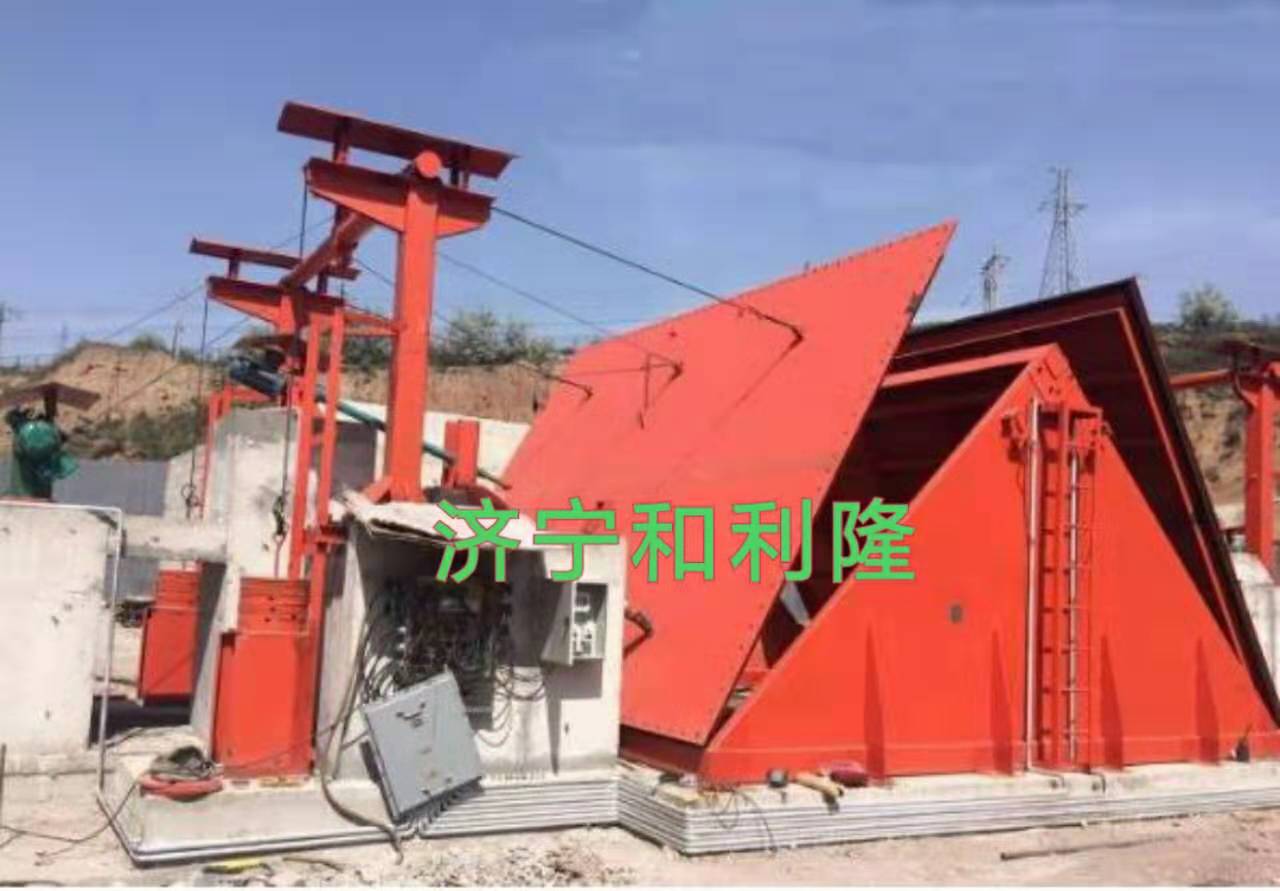

整體結構為鉸鏈開合式結構，主要包括基本主體設施和自動復位設施兩大部分。基本主體設施包括防爆門底部框架、配重裝置和密封裝置等。自動復位設施包括電動推桿和限位裝置等。
中央回風立井防爆門主體設計
1.新型防爆門門板及側板設計。新型防爆門底部由一圈槽鋼焊接而成，形成１個方形門框，門框和改造后的方形井筒口預埋的鋼板焊接而成。防爆門側面主體為三角形門板，２個三角形門板的頂部通過方鋼連接，在方鋼兩側，安裝型號相同的槽鋼，保證了與門板結合平面的平整度，使防爆門主體密封更加可靠。門板為正方形，左右各１扇，材料主要為不銹鋼鋼板，通過設計加強筋板，從而使防爆門具有足夠的強度。防爆門側板固定在底座上，側板采用鋼板及加強筋焊接而成，為了便于安裝，橫梁采用可拆卸結構
2.新型防爆門密封系統。門板與門框之間，采用柔性板式橡膠條進行密封使密封材料在門板結合處形成良好密封，保證了在礦井負壓狀態時不漏風。
3.新型防爆門配重系統設計。在礦井主通風機停止運轉時，防爆門需要在配重系統作用下，自動開啟實現自然通風
中央回風立井防爆門運行原理

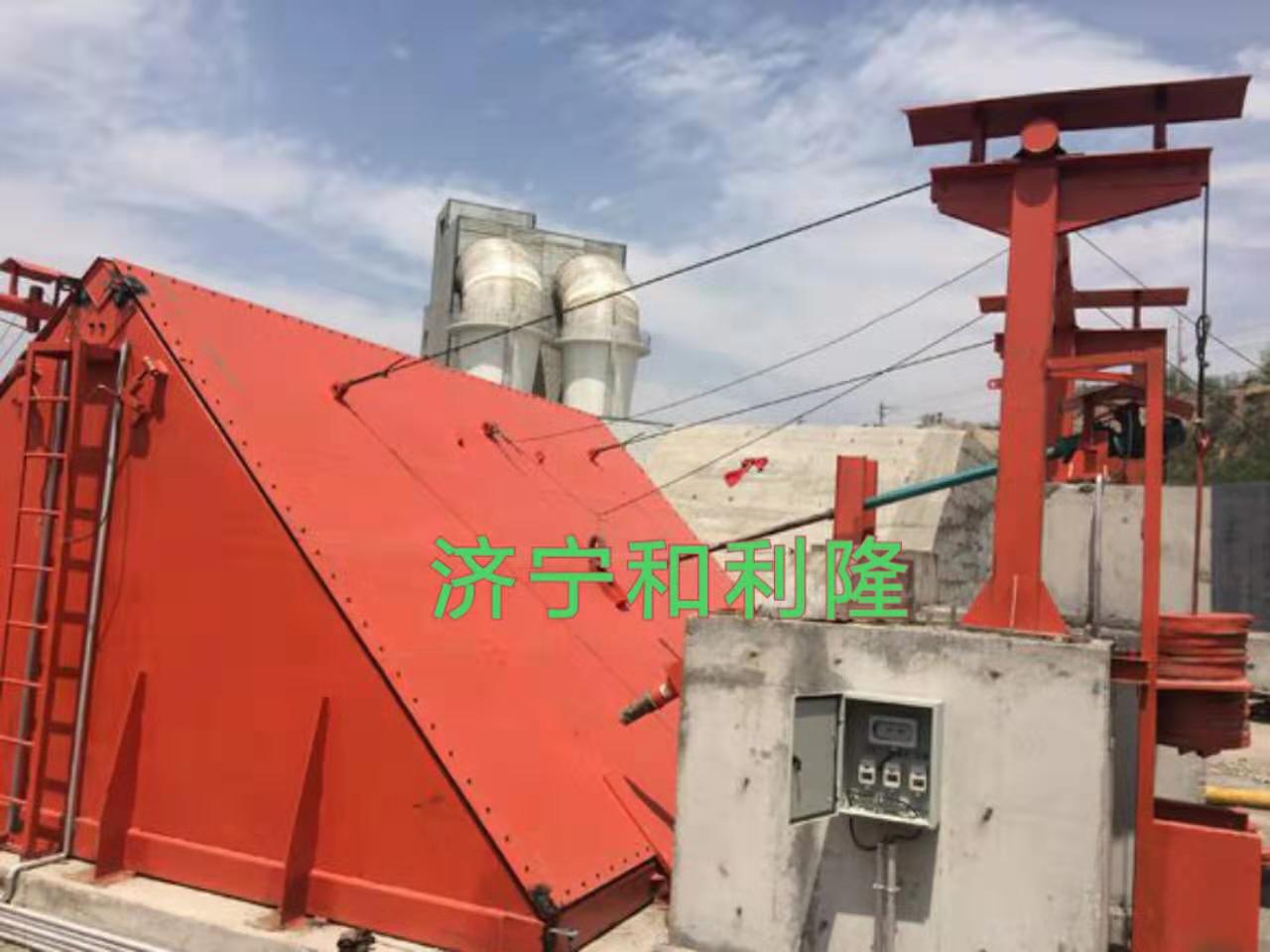

防爆門自動復位裝置由電動推桿、壓桿、導輥、壓輥、底座和支架等組成.
電動推桿的推桿與壓桿鉸接，壓桿上、下方有導輥作水平導向。壓桿前端有壓輥、楔形塊焊接在門體上。底座及支架為電動推桿和導輥等提供固定支承。
當防爆門需要復位時，啟動電動推桿，推動壓桿，使壓桿在上下導輥的水平導向下，通過安裝在壓桿前端的壓輥推動防爆門門板運動，實現自動復位。
同時自動復位裝置還能夠實現防爆門的快速鎖緊和自動解鎖操作。
當礦井需要反風，要求防爆門處于鎖緊狀態時，啟動電動推桿，使安裝在壓桿前端的壓輥壓緊防爆門，使防爆門處于鎖緊狀態，同時用快速夾鉗固定門板。
當防爆門需要處于解除鎖狀態時，啟動電動推桿使其收縮，拉動壓桿，壓輥與防爆門門板脫離，使防爆門處于復位解鎖狀態。
