礦用遠程監控全自動風門系統，包括一對鉸接在巷道兩側的電液全自動風門、阻車器和巷道環境監控系統。本實用新型適用于單扇或雙扇、行人、行車或人車共用風門等設施處全自動遠程監控，完成風門自動啟閉、在線監測、遠程控制功能，有效解決行人、行車不便的問題。該系統實現了風門的自動控制、電氣閉鎖、到位檢測、聲光報警、防夾人、防夾車、遠程監測與控制等多項重要功能，可控制兩道或多道風門。與傳統自動風門相比，在產品安全性、可靠性、功能多樣性、操作方便性等方面，實現了較大的提高，可在有甲烷、煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體場合使用。

煤礦井下風門對于通風安全，生產運輸系統都是至關重要的環節，長期以來都是采用人工開啟的普通風門，由于大巷多處在高風壓區，并且大巷需要礦車通行，風門面積大，導致開門阻力大，甚至單人通過時力量太小無法打開。另外，對于井下生產運輸系統，人工開閉時費時費力，影響生產效率。隨著煤礦自動化程度的提高，煤礦井下風門自動化顯得更為重要。自動風門主要適用于行人巷道、行人車場或人車共用巷道內通風設施的設置和通風系統的調整。可根據車輛和行人通行情況實現自動啟閉。在有甲烷、煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體場合使用。

目前，市場上的自動風門系統主要是由純氣動自動風門系統、電控液壓自動風門系統、電控氣動自動風門系統三種。純氣動風門自動控制裝置是利用煤礦井下壓縮空氣為動力源，由一個主控箱裝置和兩個氣缸驅動裝置構成，同時控制兩道風門，且能夠相互閉鎖，該產品解決了行人、行車運輸不便的問題，且具有在風門關閉時防擠傷人的功能。電控液壓自動風門系統由風門、自動控制器、外接紅外傳感器、開閉狀態傳感器、聲光報警器、油缸，液壓泵站等組成。每個風門的內外兩側各安裝一個紅外傳感器，用于檢測人員或車輛通過，兩風門間有電氣閉鎖，只準其中一側開啟，另一道不能操動，并有對面風門的開啟指示信號。如當A道風門打開時，A道風門的開閉狀態傳感器得到信號，使B門閉鎖。同時B道風門的語音報警器開始報警，綠燈轉化為紅燈，揚聲器發出”前方風門打開，行人注意安全” 的語音（語音可根據用戶需求，可改動）。當A道門關閉后，B道門的語言報警器停止報警，紅燈轉化為綠燈，提示行人可通過B道門。電控氣動自動風門系統跟電控液壓自動風門系統大部分一樣，只有在執行部分不同，一種是利用液壓結構來做執行器，一種是利用氣動結構來做執行器。

當前，煤礦上各巷道風門自動控制系統都是獨立的，當系統發生故障或報警時，無法及時發現，會出現風門打不開或關不上現象，導致人、車無法通過，造成生產效率下降，通行不便。同時，各個廠家對風門控制方式有不同的要求，致使在生產風門時控制系統的控制邏輯經常發生變化，給生產帶來極大的不便，并且維護非常困難，因此，急需開發一套通用的煤礦巷道風門自動控制系統。





礦用遠程監控全自動風門系統，其特征在于：包括一對鉸接在巷道內電液全自動風門，所述電液全自動風門包括兩道風門、一臺風門控制箱、一臺液壓站、兩套液壓缸傳動機構、兩套聲光報警顯示器、四套紅外對射探測器、四套風門開關狀態傳感器、四套手動控制按鈕、四套防夾車紅外傳感器和四套防夾人按鈕，所述風門通過連接液壓站的液壓缸傳動機構驅動風門的開啟與關閉，液壓站連接風門控制箱；在風門前的巷道兩側設置有紅外對射探測器，在巷道兩側的墻面上設有手動控制按鈕、防夾車紅外傳感器和聲光報警顯示器，風門門扇上設置有防夾人按鈕和風門開關狀態傳感器；所述紅外對射探測器、防夾車紅外傳感器、聲光報警顯示器、風門開關狀態傳感器、手動控制按鈕、防夾人按鈕分別與風門控制箱內的(I)C控制器電連接；所述巷道內安裝有視頻監控和高清抓拍系統，所述視頻監控和高清抓拍系統包括網絡攝像頭和內置(I)C控制器的監控分站，所述(I)C控制器和網絡攝像頭通過工業以太網連接操作站和管理中心服務器。

礦用遠程監控全自動風門系統所述風門前后軌道上設置阻車器，阻車器與風門控制箱內的(I)C控制器電連接。

礦用遠程監控全自動風門系統所述巷道內安裝有與內置(I)C控制器的監控分站電連接的巷道環境監控系統，所述巷道環境監控系統包括風速傳感器、瓦斯傳感器和溫度傳感器。

本發明的有益效果是：本發明的礦用遠程監控全自動風門系統，適用于單扇或雙扇、行人、行車或人車共用風門等設施處全自動遠程監控，完成風門自動啟閉、在線監測、遠程控制功能，有效解決行人、行車不便的問題。該系統實現了風門的自動控制、電氣閉鎖、到位檢測、聲光報警、防夾人、防夾車、遠程監測與控制等多項重要功能，可控制兩道或多道風門。與傳統自動風門相比，在產品安全性、可靠性、功能多樣性、操作方便性等方面，實現了較大的提高。可在有甲烷、煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體場合使用。主要特點如下：

D風門的啟閉都是通過自動驅動裝置（如液壓缸）實現的。采用液壓傳動機構，推力較大，完全滿足尺寸或重量較大的重型風門控制需要。風門的關閉不需要另加配重裝置，自動驅動裝置是安裝在門體上的，不占用巷道的使用空間，安裝比較方便，啟閉比較平穩，控制系統自帶閉鎖系統，不需要另帶閉鎖裝置，真正實現了集成安全性、方便性、自動型為一體的自動風門。

 2）全自動控制狀態下，車輛及人員通過時，風門自動打開，無需人力開啟，方便實用。兩道風門之間實現了自動閉鎖，避免了兩道門同時都打開的情況，安全可靠。采用電力及液壓為動力，無需氣源的接入，無需操作控制閥，實現風門的整體自動控制，可有效地減輕勞動強度，增強安全機能，提高工作效率。兩道風門互相閉鎖，同一時間內只能開啟一道，并且關門優先，能有效阻止通風系統短路運行。如遇停電可實現人工打開或關閉風門，電力恢復后裝置可自動復位，如此時風門處于開啟狀態，系統將自動關閉開啟的風門。具備LED 顯示報警和語音報警兩周報警方式，車輛經過時，可發出多種語音提示信號，故障狀態下可發出聲光報警信號。具有防夾人、防夾車裝置，大大提高了系統的安全性。

3）具有聯動功能，可用阻車器進行聯動，提高系統的安全性。

 4）礦用自動風門具有風門管理系統軟件。控制系統利用工業環網接入，利用工業環網、企業局域網、VPN網、互聯網可實現綜合管理。控制系統與管理服務器通過TCP/IP協議通信方式連接，管理軟件采用B/S結構設計，可以在煤礦內部、集團總部實現各風門系統的遠程管理與監控功能。管理軟件采用先進的web技術、數據庫技術、網絡通信技術、軟件

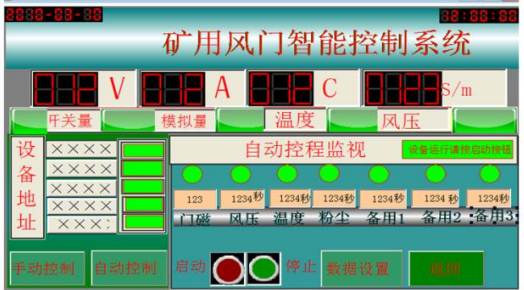

礦用遠程監控全自動風門系統設計理念，可實現良好的兼容性、擴展性。管理軟件容量，可同時在線監控2000多點風門自動控系統，根據需求可方便擴容。管理界面具有風門系統實時監測、視頻實時監測、遠程控制、故障報警、高清抓拍、數據統計分析、數據處理、權限管理等功能模塊，并預留能源管理系統接口，便于系統集成。
