風門自動控制裝置的組成,原理,功能
作者: 礦用風門來源: 互聯網
礦井通風對煤礦起著至關重要的作用,通風和反風的控制則要通過風門來完成,因此風門的控制尤為重要。風門主要控制完成礦井正常通風及反風過程,及時為礦井提供暢通的氣流,為礦井工人提供新鮮的空氣,以保證礦井的正常生產及安全。 1存在問題
我礦原風門控制系統采用的是傳統的繼電器一接觸器控制系統,這種控制系統結構簡單,布線復雜,不宜更新,功能不易擴展,體積龐大,可靠性差,并且,使用的繼電器、接觸器多,故障點多,故障率高,查找故障非常困難,時常影響風門的正常開啟關閉。
風門自動控制裝置PLC控制系統的應用
基于以上種種弊端,我礦風門控制系統采用西門子PLC控制,提高系統的性能,確保系統的安全可靠性。

風門自動控制裝置PLC控制系統的特點
(1)可靠性高,抗干擾能力強;
由于工業生產過程的連續性,同時工業現場的各種電磁干擾特別嚴重,針對這一情況,PLC采取了一系列的措施,使PLC的平均無故障運行時間高達幾十萬小時。
(2)通用性強,使用方便
由于PLC產品的系列化和模塊化,PLC配備有品種齊全的各種硬件裝置供用戶選擇,可以組成能滿足各種控制要求的控制系統。
(3)功能強,適應面廣
PLC不僅具有邏輯運算、計時、計數、順控等功能,而且還具有A/D、 D/ A轉換,數值運算和數據處理等功能。PLC還具有通信聯網的功能,可與上位計算機構成分布式控制系統。〔4)編程方法簡單,容易掌握
PLC的編程大多采用類似于繼電器控制線路的梯形圖進行,在梯形圖中,主要由人們熟悉的常開觸點、常閉觸點和線圈、計時、計數等符號組成,在此基礎上又增加了算術運算、數據處理和傳送、通信等功能,很容易被一般技術人員甚至技術人員所理解和掌握。
〈5)PLC控制系統的設計、安裝、調試、維護方便
PLC軟件功能可以取代繼電器控制系統中的各種器件,控制柜的設計、安裝接線工作量大為減少。PLC的用戶程序可以在實驗室模擬調試,調試好再將 PLC控制系統安裝到現場,進行聯機調試,既安全,又快速方便,這就大大縮短了應用設計和調試的周期。PLC具有完善的自診斷和顯示功能,維修極為方便。
(6)體積小、重量輕、功耗低
由于PLC是將微電子技術應用于工業控制設備的新型產品,因而PLC的結構緊湊、堅固、體積小、重量輕、功耗低。

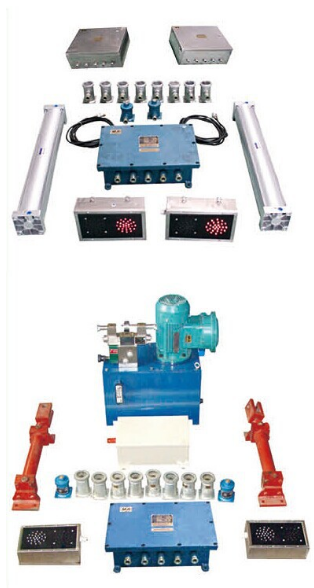

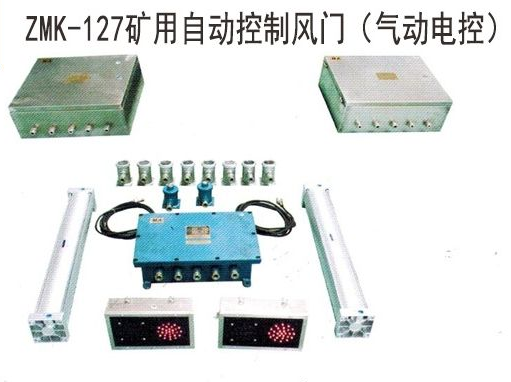

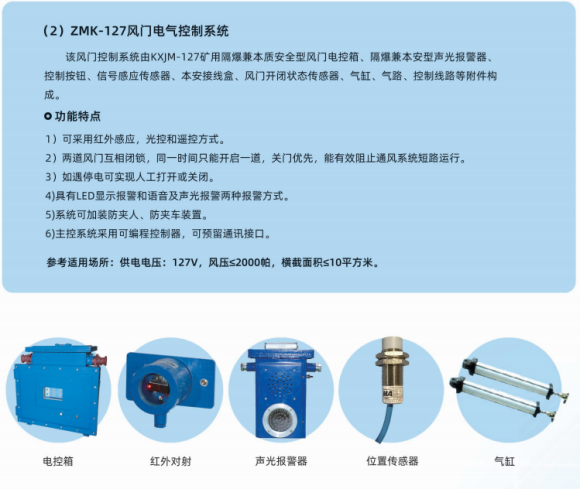

風門自動控制裝置的組成
主要由三大部分組成:觸摸屏、可編程控制器、信號傳感器。其中,觸摸屏采用的是MTS型的eview全新工業嵌人式觸摸屏人機界面;PLC采用的是邏輯運算功能較強的小型西門子PLC, S7一200;信號傳感器采用的是霍爾傳感器。
風門自動控制裝置原理:
風門自動控制裝置主要有可編程控制器、觸摸屏以及信號傳感器等器件組成。工作人員可通過觸摸屏上的操作按鈕來進行相應的操作,觸摸屏將信號傳送至可編程控制器,PLC接收到這些輸人信號后,將它們存放在CPU的輸人存儲區,CPU根據預先編好的程序,對輸人信號進行運算、處理,其結果存放在CPU的輸出存儲區,然后將這些處理結果通過輸出模塊輸出數字量/模擬量信號,控制繼電器的得電/失電或指示燈的開亮/熄滅,從而達到邏輯控制的目的。PLC用于邏輯控制時,其功能相當于多個無觸點繼電器的邏輯組合。
信號傳感器采用的是霍爾傳感器,霍爾傳感器將感應到的風門的信號傳送到可編程控制器的輸人端.
可編程控制裝置是整個控制系統的核心部分。它對來自觸摸屏的信號以及霍爾傳感器的信號進行處理,對風門的各個狀態進行不斷的判斷,從而對風門進行控制。在整個系統運行過程中,上位機隊整個運行過程以及各個風門的狀態進行監控,使系統更加安全可靠。
風門自動控制裝置的功能
風門電控系統,可實現風門的手動和自動控制。在主控、安全方面,手動設有接觸器和繼電器互鎖,自動有接觸器互鎖及PLC互鎖,自動主要采用西門子公司的S7一200系列可編程控制器實現自動控制,并通過上位機對整個運行過程以及各個風門狀態進行監控,使系統更加安全可靠。手動方式可通過操作臺上的按鈕來實現,并配備有風門狀態顯示板,達到了簡單、方便、直觀的目的。
風門自動控制裝置應用效果
通過PLC全數字控制系統在我礦風門控制系統中的應用,滿足了我礦正常通風要求,并且基本杜絕了機電事故,實踐證明該套電控系統,性能優良,保護齊全,具有較強的自診斷能力,故障率小,控制精度高,操作簡單,維護方便,大大提高了風門控制系統的安全可靠性能,保證通風系統正常運行。
