眾所周知，由于礦井的環境比較惡劣，潮濕、腐蝕性氣體含量高，為了提高礦井風門的使用壽命，減少木材使用量，節約生產成本，現有的礦井風門一般都選用密度較高的材料來制作門框和門扇，為進一步提高門扇使用壽命，通常在門扇上增設金屬加強板，因此門扇重量大，使用傳統的門扇合頁來連接門框和門扇，往往因門扇過重而出現運轉失靈、變形、門扇側偏等情況而減少門扇使用壽命。同時現有制作風門的材料表層耐磨性和抗腐蝕性尚不理想，抗沖擊能力差，而礦用風門被礦車或釆礦工具碰撞是很難壁免的，因此礦用風門往往因碰撞使門框或門扇出現奌或條狀凹陷，使門扇或門框內部很快被腐蝕性氣體腐蝕而縮短使用壽命。為提高礦井風門使用壽命和運轉靈活性，研制一種結構合理、科學、運轉靈活、使用壽命長的覆膜竹膠板無壓風門是十分必要的。

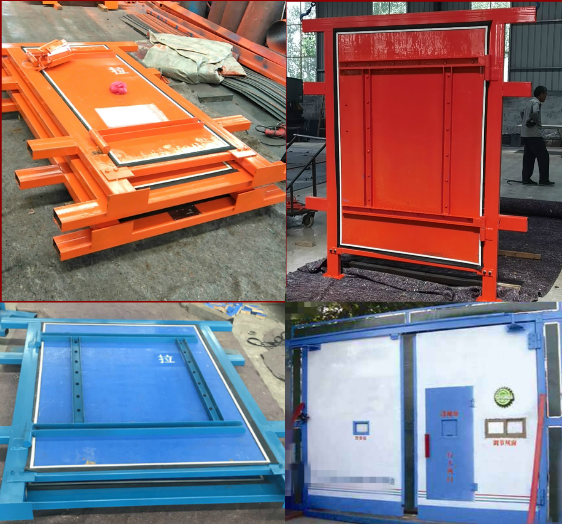

高強度竹制風門提供一種運轉靈活、使用壽命長的覆膜竹膠板無壓風門。本發明的目的通過下述技術方案來實現：本發明包括上、下門梁和左、右門柱通過螺栓固定連接成門框，左、右門柱通過上下兩處合頁片分別與雙扇異向門扇合頁片一側連接，其特征在于：上、下門梁，左、右門柱和門扇選用表面被覆有抗濕、抗腐、抗沖擊的芳綸布層的覆膜竹膠板材料，左、右門柱合頁片為帶門柱連接螺栓孔的鐵板塊，門柱上、下合頁片鐵板塊上焊接有軸承座，軸承座內設有軸承，軸承座下方設有兩個直角三角形鋼片，鋼片的兩條直角邊分別與門柱合頁片鐵板塊和軸承座下方焊接，門扇上、下合頁片也是設有門扇連接螺栓孔的鐵板塊，門扇合頁鐵板塊設有支臂，其一端與轉軸焊接成一體，門扇合頁鐵板塊上的轉軸與門柱合頁片鐵板塊上的軸承套接，在雙扇異向門扇上部分別通過螺柱安裝有直臂或彎臂，直臂和彎臂另一端均固接一豎軸，豎軸分別與連桿兩端的軸孔套接。彎臂或直臂與機械閉鎖裝置的拉索一端連接，實現自動關閉。 門框與門扇間設有橡膠布或帆布密封條。 必要時門扇上設有可視窗。

必要時為方便開關門扇，門扇上設有把手。





高強度竹制風門的制作方法

1、選用覆有芳綸布的竹膠板按設計尺寸裁制好上、下門梁和左、右門柱及雙扇異向門扇的坯料；

2、在坯料斷面被覆一層浸有酚醛樹脂膠的芳綸布層備用；所述的芳綸布也可為芳綸紗布，紗間距為0.05-0.1cm為佳；

3、上、下門梁和左、右門柱通過螺栓固定連接成門框；

4、制作門柱合頁片和門扇合頁片，門柱合頁片和門扇合頁片均為帶螺栓連接孔的鐵板塊，門扇合頁鐵板塊與支臂一端固接，支臂另一端與轉軸焊接，左、右門柱通過上下兩設有加強板的軸承式合頁片分別與雙扇異向門扇合頁片鐵板塊上轉軸套接，所述設有加強板的的軸承式合頁的合頁片為帶數個螺栓孔的鐵板塊，門柱合頁片鐵板塊上焊接有軸承座，軸承座內設有軸承，軸承座下方設有兩個直角三角形鋼片，鋼片的兩條直角邊分別與門柱鐵板塊和軸承座下方焊接，

5、在雙扇異向門扇上部近門柱部位分別安裝有直臂或彎臂，直臂和彎臂另一端均固接一豎軸，豎軸分別與連桿兩端的軸孔套接。

選用表層被履有芳綸布層的竹膠板，大大提高了無壓風門的抗濕性、抗腐蝕性和抗沖擊力。延長了無壓風門的使用壽命，本發明用設有加強板的軸氶式合頁，使其更結實穩定，不但開關更靈活、更輕便，有效防止因合頁易換壞和易變形而使門扇吊角、封閉不嚴，而且進一步提高了無壓風門的使用壽命。
