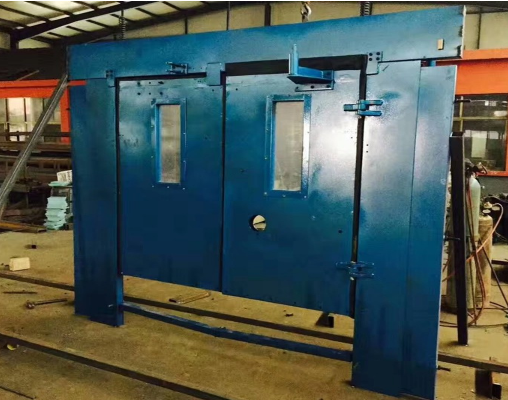

礦用可伸縮承壓風門,抗地壓緩沖風門
作者: 礦用風門來源: 互聯網
礦用可伸縮承壓風門,抗地壓緩沖風門,包括固定于頂部及兩側圍巖上的可壓縮阻燃膠板,門框設置于可壓縮阻燃膠板的內側四周,兩側面門框通過合頁安裝兩扇門板;兩側面門框的頂部以及底部門框的兩端分別連接用于在圍巖變形時起承壓作用的可伸縮門框。本實用新型適用于煤礦變形較大的巷道中,采用了高強彈簧和可壓縮阻燃膠板作為風門可壓縮承壓結構,該新型風門由可伸縮門框、門板、可壓縮阻燃膠板以及彈簧固定擋板、高強彈簧、門框限位擋板組成,不僅能實現原有風門擋風的特點,而且還能夠起到讓壓和為適應圍巖變形而左右上下伸縮的功能,應用于變形量較大的巷道中,能始終和巷道圍巖變形相適應,減少了漏風量,有利于礦井的安全高效回采。
隨著煤礦開采強度的不斷加大,煤礦開采向深部發展是必然趨勢。隨著深度的增加,礦山壓力顯現變得更加劇烈,巷道兩邊及頂?shù)装遄冃瘟枯^大,致使一些普通風門發生變形、破壞,出現大量漏風的現象,進而失去其擋風的作用,使得煤礦開采產生巨大的安全隱患,同時也增加了煤礦企業的人工維修成本,給煤礦的安全高效回采帶來嚴重的影響。目前井下礦用風門大部分僅是結構簡單的普通風門,無法實現伸縮。針對高地應力、地質條件比較復雜的礦井,巷道頂?shù)装寮皟蛇呑冃瘟枯^大,這就要求風門在水平和垂直方向上具有承壓伸縮性,這種可以左右上下伸縮的承壓風門便實現了這一功能。
礦用可伸縮承壓風門解決在圍巖變形量較大的巷道中現有礦用風門不可壓縮的問題,提供一種礦用可伸縮承壓風門,該風門采用了高強彈簧和可壓縮阻燃膠板作為可壓縮承壓結構,不僅能實現原有風門擋風的特點,而且還能夠起到讓壓和為適應圍巖變形而左右上下伸縮的功能,能夠廣泛應用于礦井巷道變形量較大的井巷之中。
礦用可伸縮承壓風門,抗地壓緩沖風門技術方案:

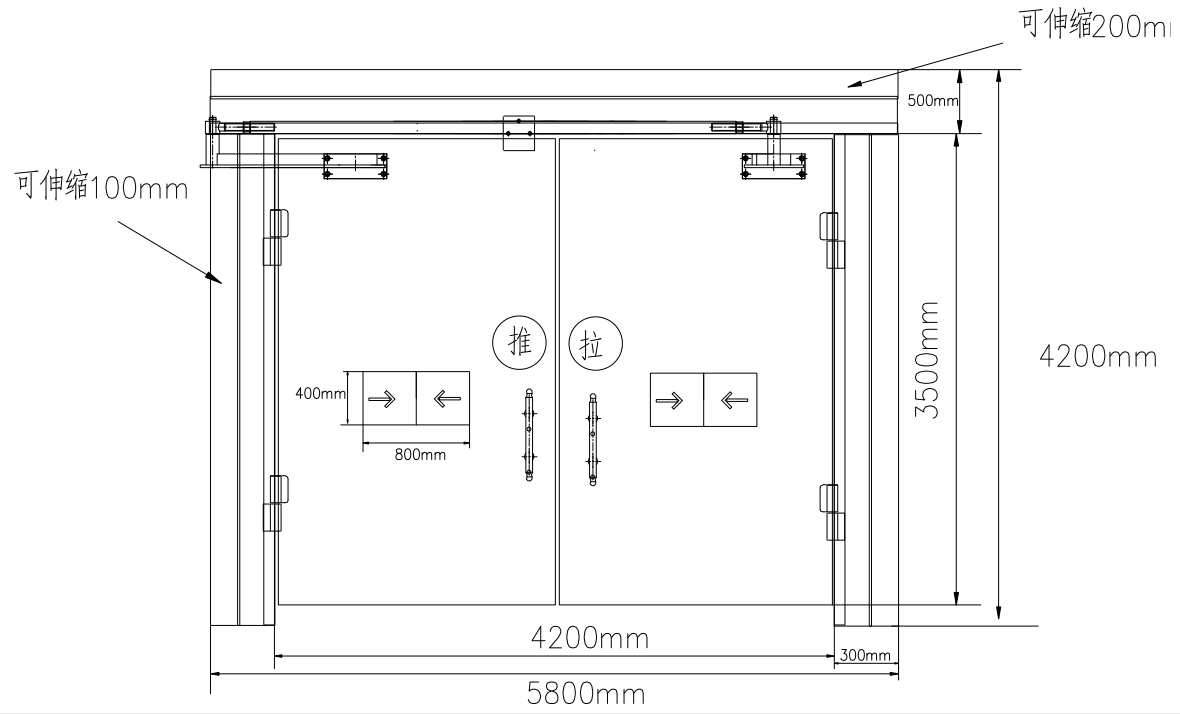

礦用可伸縮承壓風門,包括固定于頂部及兩側圍巖上的可壓縮阻燃膠板,門框設置于可壓縮阻燃膠板的內側四周,兩側面門框通過合頁安裝兩扇門板;兩側面門框的頂部以及底部門框的兩端分別連接用于在圍巖變形時起承壓作用的可伸縮門框。兩側面門框的頂部以及底部門框的兩端均設置有彈簧,彈簧的一端與門框固定連接,另一端與相應位置的可伸縮門框相連。可伸縮門框固定在可壓縮阻燃膠板外側的巖石上,且由可壓縮阻燃膠板上開設的通孔伸入到可壓縮阻燃膠板內側。底部門框上設置有起限位作用防止門框相互脫離的門框限位板。可伸縮門框包括通過彈簧連接在一起的兩根鋼管,兩鋼管之間能夠自由滑動。與現有技術相比,本實用新型具有以下有益效果:
采用可伸縮門框、可伸縮阻燃膠板以及門板,當圍巖在應力作用下,巷道兩邊及頂?shù)装灏l(fā)生變形作用在風門上,此時兩邊及頂部可壓縮阻燃膠板發生彈性變形,同時每個門板邊角處均安設一帶有固定彈簧的可伸縮門框,高強彈簧受到固定擋板和門框限位擋板的共同作用而自由伸長,此時兩者對圍巖起到讓壓的作用,從而防止風門因壓縮而發生破壞變形。門框中設置有限位擋板防止門框相互脫離。為了增加彈簧的可伸縮性,將彈簧的受力狀態始終處于拉力作用下,兩根鋼管相互之間在允許范圍內可自由滑動,以此實現受壓縮短,同時保證以一定的反力壓緊可壓縮阻燃膠板,減少漏風。可伸縮門框只在底部門框兩端以及左右門框上端安裝可伸縮結構,防止巷道兩邊在垂直方向變形嚴重時加緊相互平行的可伸縮桿,致使可伸縮桿無法實現伸縮。可壓縮阻燃膠板兩邊分別固定在門框和巷道兩邊上,能保證巷道兩邊和門框之間的密封,防止漏風。
