智能無壓光控自動風門運行原理
作者: 礦用風門來源: 互聯網
智能無壓光控自動風門的壓力平衡原理,并介紹了風門的控制開啟關閉過程,在原有光控基礎之上,利用與門74LS11和或門74LS32設計了三種控制方式電路,包括紅外控制,按鈕控制,遠程控制,同時利用風門接近開關實現了兩道風門之間的閉鎖,并增加風門的聲光提示輔助功能.利用與KJ86N監測監控系統的連接,通過監視風門接近開關的常開常閉開關狀態來監視風門的開啟關閉狀態.同時通過監測監控系統的開關量輸出的高電平,經三極管轉化成低電平之后控制風門的開啟,實現自動風門的地面遠程控制.

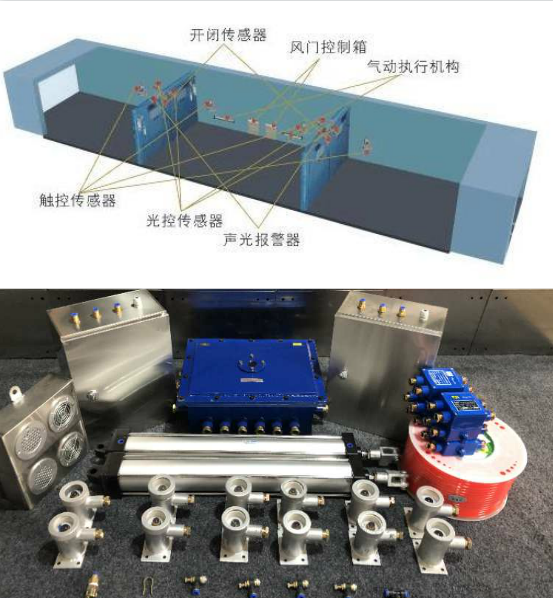

該型風門是一種光控氣動無壓風門,此風門包括三部分:無壓風門門體部分、驅動裝置和控制裝置。該風門門體結構簡單、具有強度高、密封嚴密等優點。控制部分采用紅外探測、汽缸驅動和氣動控制箱組成。
智能無壓光控自動風門運行原理
風門的控制部分由光控自動風門控制裝置的控制電路(含紅外探頭)、氣源三聯件、電磁換向閥、汽缸等組成。風門控制過程如下:當有物體在紅外傳感器的探測范圍之內移動,即紅外傳感器接受到信號之后,內部電路接通,向外輸出低電平,控制電路中的常開開關閉合,與常開開關相連的防爆線圈得電,電磁換向閥動作,高壓氣體流向改變,汽缸動作,推桿伸出,拉動鋼絲繩,打開風門
風門打開后,當紅外傳感器沒有信號輸入時,即沒有低電平輸出給控制電路,延時電路接通。延時時間到,常開開關斷開,防爆線圈失電,電磁換向閥恢復高壓氣體的初始流向,汽缸推桿縮進,風門依靠配重重量自行關閉
風門的開啟是通過汽缸推桿作用在鋼絲繩上的壓力,然后由鋼絲繩拉動四連桿機構一起運動,打開風門;關閉時,汽缸推桿無作用力在鋼絲繩上面,通過配重重量拉動四連桿機
構運動,風門自動關閉。在此過程中,電磁換向閥起到了很重要的作用,通過它改變氣體流向,決定汽缸的運動方向,控制風門的自動開啟關閉。
自動風門的氣動裝置主要由氣源三聯件、電磁換向閥及汽缸組成。氣源三聯件包括過濾器、減壓閥和油霧器三部分,有過濾、凈化、調壓驅動空氣的作用。高壓氣體首先流入三聯件,經過換向閥再流入汽缸,控制汽缸的動作。下面以圖 3 來表示防爆線圈得電前后氣體的流向變化。
