礦用平衡風門和風門閉鎖裝置的應用
作者: 礦用風門來源: 互聯網
礦用平衡風門和風門閉鎖裝置的應用
平衡風門是煤礦井下常用的一種風門,在煤礦井下平衡風門的開啟方式有很多中,有的煤礦采用機械閉鎖就是手動開啟的風門,有的采用氣動閉鎖實現按鈕式控制裝置,通過風門兩側的開啟和關閉控制箱來實現風門的開關,大家通成為純氣控風門,還有一種是采用紅外或者光控感應器實現風門自動開關的,當行人或者礦車通過風門前的紅外線感應器,風門自動打開,當過風門后,風門自動關閉。
下面給大家講解下平衡風門和閉鎖裝置應用實現的功能
1.

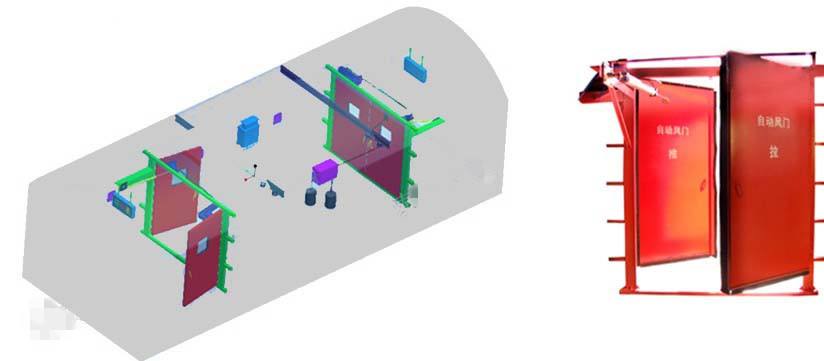

平衡風門加裝紅外(光控)自動閉鎖裝置實現的功能
開門信號采用光控(紅外)傳感器方式,光控傳感器傳感器安裝在門扇上,當行人或膠輪車到達光照傳感器位置式,用光照射光控傳感器感應信號,則風門開啟,通過后延時自動關閉風門。
當當車輛或行人到達A門光控傳感器時,照射光控傳感器感應信號,其信號經PLC處理后輸出,直接控制A門驅動系統開啟風門A;A門聲光報警器綠色指示燈亮,語音提示“開門請注意,離開請關門”同時B門紅色指示燈亮,語音提示“對面風門已開,請稍后”,此時,車輛或行人可安全通過A門。通過A門光感時,延時一定時間風門自動關閉。

延時一定時間后,信號經PLC處理后輸出,直接控制B門驅動系統開啟風門B;B門聲光報警器綠色指示燈亮,語音提示“開門請注意,離開請關門”同時A門紅色指示燈亮,語音提示“對面風門已開,請稍后”,此時,車輛或行人可安全通過B門。通過B門光感時,延時一定時間風門自動關閉。
正常狀態下A門與B門閉鎖,同時只能打開一道風門。
必須在門體兩側安裝醒目的停車指示標記,在門扇完全開啟前,車輛不得超過停車線。
風門自動系統具有多重保護機制,有比較高的安全、穩定性。首先.如關門時有車輛通過可立即開門,避免車輛碰撞門扇,出現事故。其次,風門的開關是通過油缸來實現,具有閉鎖功能。一道門開啟時,另一道門閉鎖,防止兩道風門同時打開,造成風流短路。

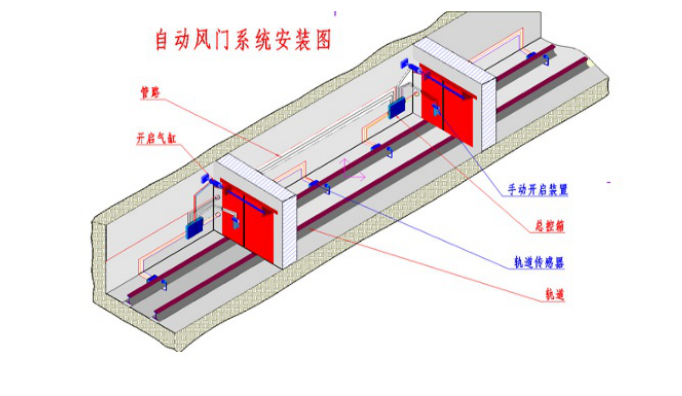

2.平衡風門加裝純氣動裝置實現的功能
1) 正常通過
l 行人到達A門時,按動A門綠色開門按鈕,若B門此時處于關閉狀態,則開門信號經控制箱處理后輸出,控制A門氣缸開啟風門A,同時發送閉鎖信號至B門控制箱,對B門進行強制閉鎖, B門不能再開啟。
l 行人通過A門后必須按動A門另一側紅色關門按鈕關閉風門A,其信號經控制箱處理后輸出,控制A門氣缸關閉風門A, A門完全關閉之后,控制箱閉鎖信號方可自行斷開,B門才可以開啟;

l 同樣,行人通過B門時,按動B門綠色開門按鈕,若A門此時處于關閉狀態,則開門信號經控制箱處理后輸出,控制B門氣缸開啟風門B,同時發送閉鎖信號至A門控制箱,對A門進行強制閉鎖,A門不能再開啟;
l 行人通過B門后必須按動B門另一側紅色關門按鈕關閉風門B,其信號經控制箱處理后輸出,控制B門氣缸關閉風門B,B門完全關閉之后,控制箱閉鎖信號方可自行斷開,A門才可以開啟。
行人反向通過時,操作步驟相同。
當停電狀態下,可手動泄壓,然后手動推拉打開風門。

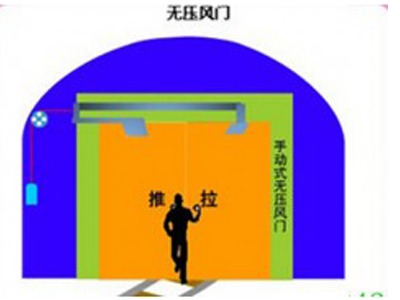

3.平衡風門加裝機械閉鎖裝置實現的功能
A.行人手動開啟,純機械式無須任何動力,運作可靠;

B.動作靈活,只要一道風門動作,另一道風門就已閉鎖無法打開;杜絕了同時打開兩道風門的違章作業現象,根治了采掘工作面風流不穩定、無風、微風的現象,徹底消滅了主要進回風之間的風流短路,真正實現了風門間的可靠聯鎖。
以上就是礦用平衡風門和風門閉鎖裝置的應用實現的功能
