礦用風門電磁閉鎖裝置的組成和原理
作者： 礦用風門來源： 互聯網
煤礦井下兩道風門的互鎖裝置大多數為機械閉鎖器互鎖，機械閉鎖器的缺點是容易磨損需要經常維修，給井下維修工人帶來不便，同時給通風系統的穩定和煤礦的安全生產埋下安全隱患。下面給大家介紹礦用風門電磁閉鎖裝置

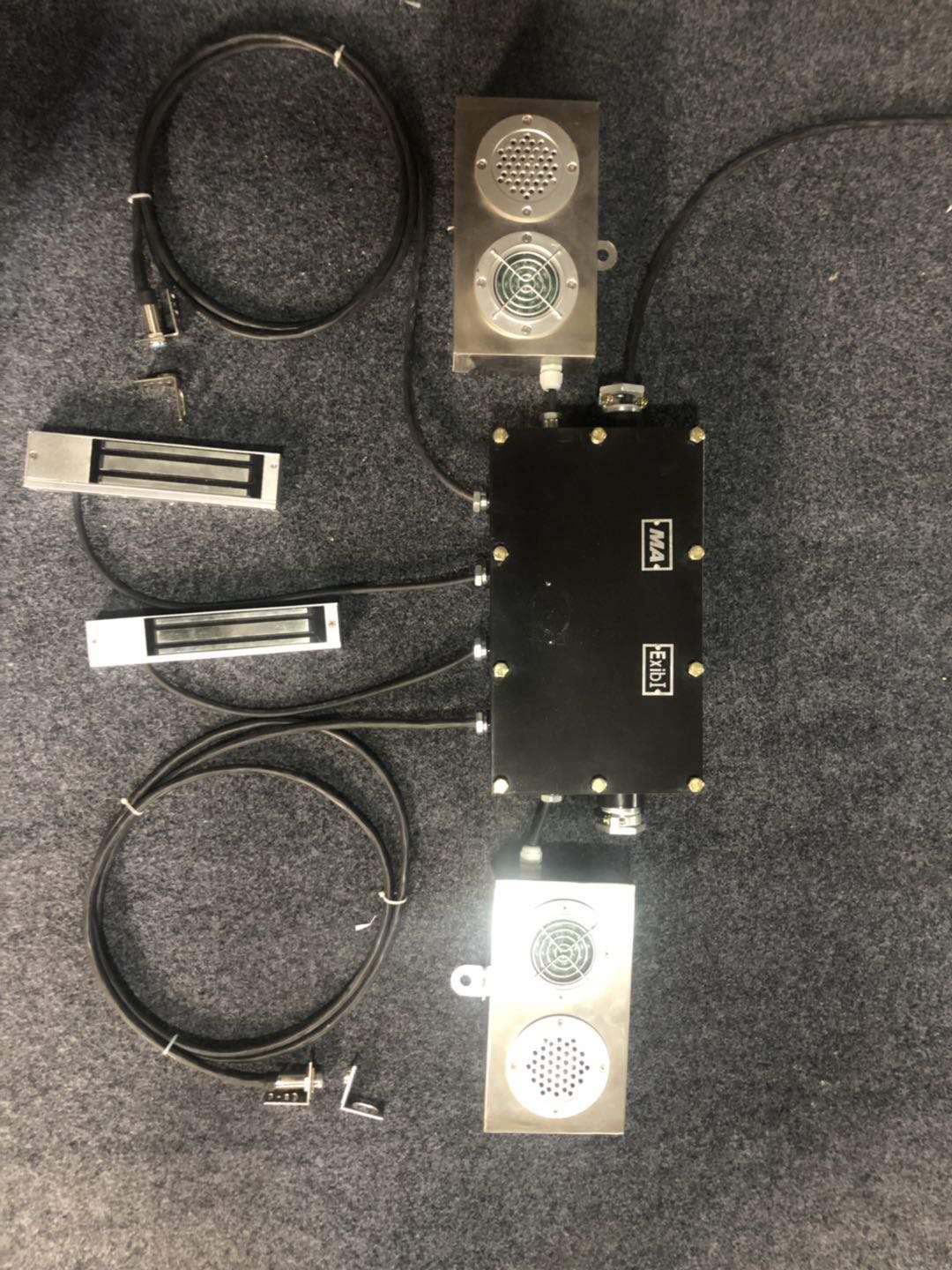

礦用風門電磁閉鎖裝置的組成有：控制主機一臺，電磁鎖2套，位置傳感器2套，接線盒4件
礦用風門電磁閉鎖裝置，包括電控裝置主機、穩壓電源、第一電磁鎖、第二電磁鎖、第一聲光報警器、第二聲光報警器、第一門磁開關傳感器、第二門磁開關傳感器、第一風門、第二風門，其中穩壓電源、第一電磁鎖、第二電磁鎖、第一聲光報警器、第二聲光報警器、第一門磁開關傳感器、第二門磁開關傳感器、第一風門和第二風門分別與電控裝置主機連接，其中第一風門內裝設有第一電磁鎖、第一門磁開關傳感器和第一聲光報警器，第二風門內裝設有第二電磁鎖第二門磁開關傳感器和第二聲光報警器。
進一步地，包括第一緊急按鍵、第二緊急按鍵和串口通訊接口，第一緊急按鍵和第二緊急按鍵分別與電控裝置主機連接，所述的串口通訊接口設置在電控裝置主機上。
礦用風門電磁閉鎖裝置原理
第一風門和第二風門均關閉狀態下，第一電磁鎖和第二電磁鎖均不上鎖，第一聲光報警器、第二聲光報警器均亮綠燈，無聲音提示；當其中一道門（如第一風門）打開，第一聲光報警器A亮綠燈，語音提示“風門打開，請及時通過并隨手關好風門”；同時，第二風門立即上鎖，第二聲光報警器亮紅燈，語音提示“遠方風門打開，請您稍候”。待被打開的門（如第一風門）關閉到位后，此時兩扇門電磁鎖又處于均不上鎖狀態，語音提示取消, 第一聲光報警器和第二聲光報警器均亮綠燈;由于某種原因當兩扇門均未關到位,或者使用者同時拉開門時(第一門磁開關傳感器和第二門磁開關傳感器同時檢測到第一風門和第二風門均打開), 第一聲光報警器和第二聲光報警器語音提示報警聲, 以便在門還未完全開啟時提醒工作人員，此時已經處在危險狀態，請不要繼續開門。
[0012] 在緊急或者異常狀態下，按下主機上的第一緊急按鍵和第二緊急按鍵，此時兩扇門均可被打開（即第一電磁鎖和第二電磁鎖均處于不上鎖狀態），需再次按第一緊急按鍵和第二緊急按鍵，使其復位，方可取消雙開功能，回到聯動互鎖功能狀態。第一緊急按鍵或第二緊急按鍵分別是就地控制和遠程調度室控制）。電控裝置主機上設置有串口通訊接口。
