無壓平衡風門語音報警裝置可以及時給予語音報警提示, 使行人和通風工作人員重新關好風門或針對風門存在的問題進行維修。
無壓平衡風門語音報警裝置的組成和工作原理
1.裝置的組成

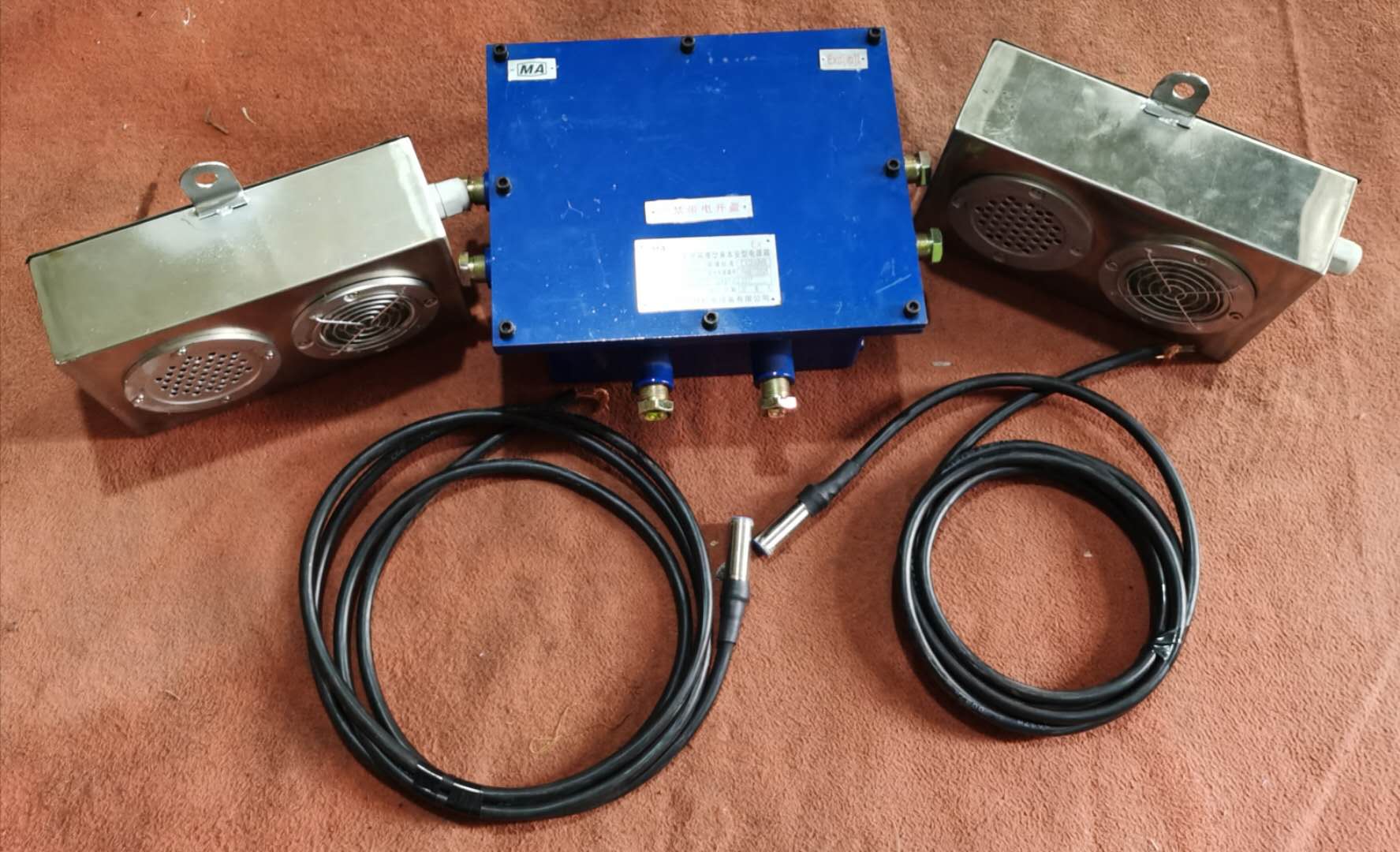

風門語音報警裝置由穩壓電源、風門傳感器、語音電路、語音輸出控制、放大電路和揚聲器等部分組成, 各部分的連接情況如圖 1 所示。
2.穩壓電源
該裝置采用分站電源供電, 目前供傳感器使用的電源電壓一般分 21V 和 18V 兩種, 為滿足裝置內各部分電路對工作電壓的要求, 需對分站電源作降壓穩壓處理。穩壓電源電路采用以集成穩壓塊 LM7806 為主的電子元件, 輸出直流電壓 6V, 供給裝置的其它電路作為工作電壓。
3.語音電路
語音電路將語音信息進行 A/D 轉換, 并將轉換后的數字信號存儲于語音芯片中。該芯片可存儲 20s 內的語音數字信號。
語音電路采用錄音鍵實現錄音和錄音的覆蓋修改。
語音電路的播音輸出采用接點的方式實現開關控制, 當接點打開, 語音電路不輸出信號; 接點閉合, 實現語音信號輸出, 經 D/A 轉換后傳至功放電路。
4.放大電路
主要通過 TEA2025 芯片實現功率放大作用, 語音信號經放大后, 通過揚聲器實現較強聲音的播放。
5.風門傳感器
風門傳感器主要由磁鐵和干簧管組成。磁鐵和干簧管成對安裝于風門邊和門框上, 安裝時磁鐵和固定干簧管的外殼部分必須對齊。當風門關閉時, 磁鐵磁場對干簧管中的移動簧片產生吸引力, 接點閉合; 當風門打開時, 干簧管的簧片因遠離磁場, 自動彈回, 接點打開。
6.控制電路
控制電路主要采用繼電器。6V 電源經風門傳感器的輸出接點接在繼電器上, 語音控制輸出接在繼電器常閉接點上。控制原理如下:
當風門關閉時, 風門傳感器的輸出接點閉合, 6V 電壓經閉合接點, 繼電器線圈有電, 語音控制的常閉接點被打開, 語音信號無輸出, 揚聲器無聲音。
當風門開啟時, 風門傳感器的輸出接點為斷開狀態, 繼電器線圈無電, 語音控制輸出為閉合狀態, 語音信號經過功放電路放大后, 通過揚聲器播放語音。
電路內接一紅色發光二極管, 風門開啟時, 發光二極管亮 ( 報警指示燈) 。
風門的開關狀態, 通過線路送至井下分站開入口, 再通過分站通訊送至地面中心站,實現風門開關狀態的監測。
