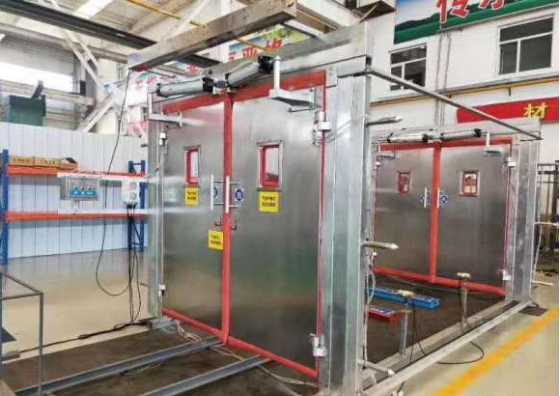

無壓自動風門的應用
作者： 礦用風門來源： 互聯網
無壓自動風門的應用
井下風門人力開啟風門拉力實驗
為了對無壓自動風門使用積累經驗 ,首先選擇在風壓較大、有彎道且聯鎖困難、運輸量頻繁的 23090 綜采面上巷車場進行了安裝試驗。原風門為木質風門結構 ,風門扇的面積為 398 m2 ,兩端的風壓差達到 900 Pa 左右 ,人力打開風門最小的力量為 1300 N。再加上風門變形 ,阻力大,單人開啟風門非常困難。
井下安裝現場施工中 ,為保證自動風門使用效果 ,必須保證門框、門扇水平垂直并和墻面平行。風門下坎用水泥沙漿撇開軌道做成“n”型凸出平臺 ,以保證門扇底部有一定強度的軟質襯墊和底版上的凸出平臺側面接觸嚴密。同時在門框和門扇接觸的上部、兩側以及兩門扇接觸的中間部位均用一定強度的軟質襯墊與之接觸。安設后 ,對風門上部的連桿進行調整 , 保證氣缸、連桿動作靈活。
無壓自動風門開啟風門拉力情況
由于兩扇風門有向不同方向開啟的特點 ,兩扇相同面積的門扇向不同方向開啟抵消了來自風壓作用在風門上的力 ,開啟風門的阻力主要為風門合頁與軸、連桿軸與套的摩擦阻力、門扇底部襯墊與底版凸側面摩擦阻力 ,用較小的力就可以開啟風門 ,由于連桿的作用以及門框梁中部兩側焊接的擋板 ,門扇關閉后自動形成相對固定的位置 ,從而使關閉后的門扇與門框、門框與墻體接觸嚴密不漏風。
無壓自動風門使用效果和漏風測定
為了測試自動風門的自動化和連鎖效果 ,進行人員和車輛通過風門測試 ,經過多次試驗 ,在人員和車輛分別通過時 ,自動風門反應靈敏 ,動作可靠 ,沒有發生誤動作或連鎖失效現象。為了對風門改造前后的漏風量進行比較 ,在同一地點、同一斷面風壓不相對穩定的巷道內更能顯現其優越性。但無壓自動Π Π 變的情況下 ,漏風量分別為 84 m3 min 和 37 m3 min , 證明無壓自動風門整體裝置使用效果和密封程度都比較好 ,能滿足井下安全生產的需要。
