礦用自動感應風門工作原理
作者： 礦用風門來源： 互聯網

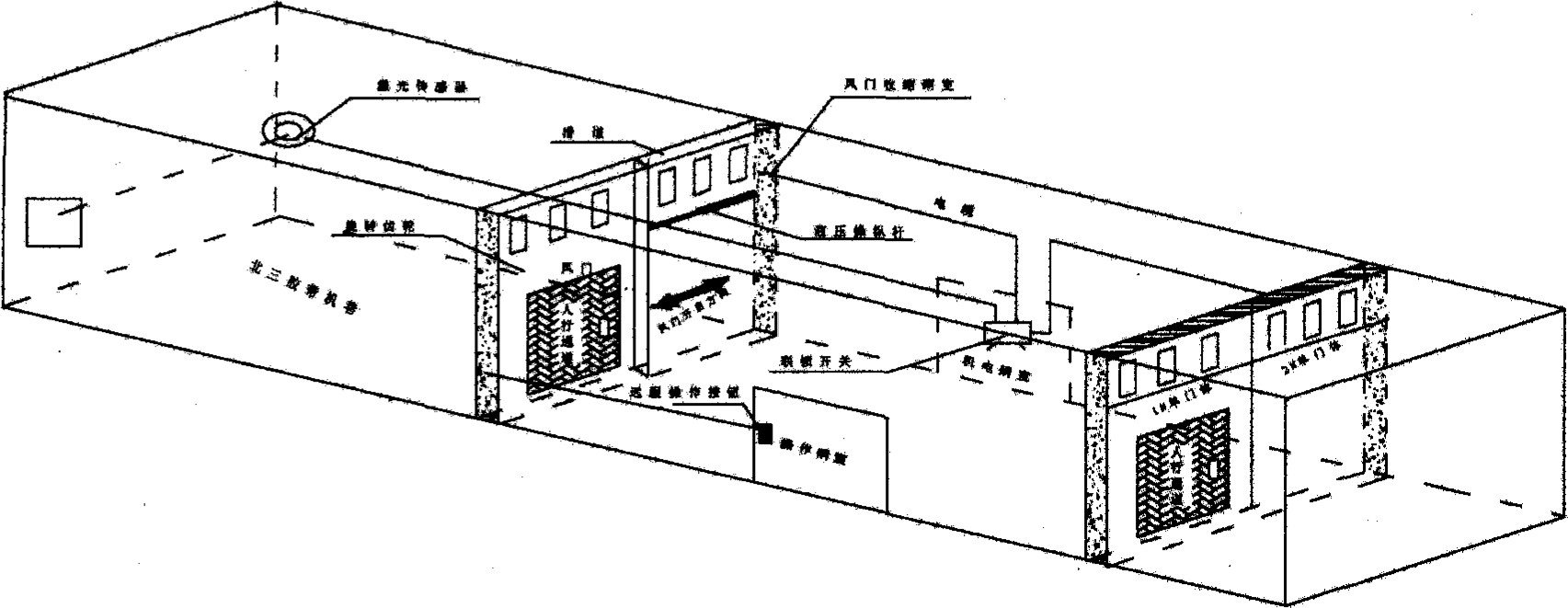

礦用自動感應風門工作原理
( 1 )當電機車行駛至風門激光感應裝置時激光器發出激光被遮擋2s后，激光接收器會發出信號通過信號電纜傳遞至聯鎖開關。
（2）聯鎖開關接收到激光器傳來的信號后，再將信號通過信號電纜傳遞至風門驅動裝裝置中 PLC控制器，驅動裝置帶動1#、2#門體液壓操縱桿將風門直接拉人收縮硐室。
（3）第一道風門打開時第二道風門被閉鎖，當電機車通過第一道風門后驅動裝置將1 #、2#門體依次推至關閉狀態，此時第二道風門閉鎖解除同時依次打開門體。
（4）當?shù)诙篱T體關閉后將信號傳遞至聯鎖開關，聯鎖開關通過信號電纜再將所有門體關閉信號傳遞至驅動裝置，風門停止工作。
（5）當風門供電系統斷電時操作人員可通過操作硐室內遠程操作按鈕打開風門，遠程操作按鈕由地面獨立供電系統供電。
（6）當風門在關閉時若存在電機車或行人強行通過時安裝在收縮硐室口的防夾車光電感應器會發出報警，同時將風門打開信號傳遞至PLC控制器，此時風門再次被打開避免發生事故。每道風門安設行人臨時通道，不開啟風門時可打開臨時通道
