井下炸藥庫抗沖擊波活門的作用
作者： 礦用風門來源： 互聯網
井下炸藥庫抗沖擊波活門結構和作用結構和作用防護活門安裝在井下火藥庫發放及行人一側的出口，在其發放處的外側，以防止庫內或發放處爆炸沖擊波及爆炸后產生的火焰及濃煙、有毒氣體向外擴散（圖1)。密閉門設置在庫房回風側出口的一端，其作用同防護活門（圖2）。這兩種門通常是關閉的。

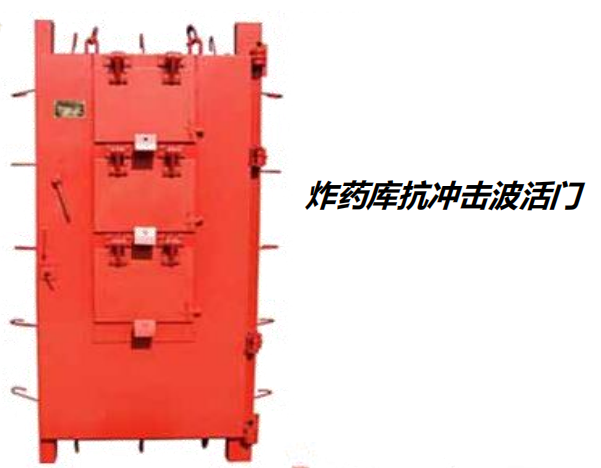

防護活門門扇上部裝有3組通風活門裝置（圖1)，總通風量為6000m3/ h，每組通風量為2000m3 / h，可供不同容量的井下火藥庫選用，風速按8m/s設計。活門裝置結構是在活門底板開有3組共18個直徑122mm 的通風孔，活門板外部裝有自重張開 12。角的活門懸板。當庫內一旦發生爆炸，沖擊波通過拐3道直角彎及延長2m的盡頭巷道衰減之后余壓只要大于20kPa時，活門懸板受壓，在3一8ms內自動關閉，與外部隔離，阻止爆炸沖擊波及爆炸產生的火焰、有毒氣體向外部巷道擴散，而由總回風道排出。
活門和密閉門各裝有一套手動閉鎖和緊急閉鎖裝置。其作用是在防護活門開啟較頻繁、門扇未閉鎖的情況下，當爆炸沖擊波壓力大于20kPa時，瞬間壓縮門體密封圈使門扇與門框緊閉．，該裝置的鎖頭進入鎖心，撥動雙片彈簧制動閉鎖，防止門扇反彈。井下炸藥庫抗沖擊波活門結構和作用
為保證活門經常開啟和隨時關門，門體上裝有復位彈簧折頁，使其自動關閉。門扇周邊裝有空心橡膠密封圈，只有在受爆炸沖擊波壓力作用下，壓縮密封圈，緊急閉鎖裝置才能作用，平時僅需使用手動閉鎖。
防護活門有3個功能作用#一是抗沖擊波的作用爹二是3組18個通風孔調節庫房所需風量的作用爹三是庫房內外發生火情，關閉通風孔，起隔離作用。
為防止活門人為長期敞開，在庫房炸藥發放室內，裝有防爆光電開關、信號電笛及信號燈和報警裝置。其作用原理利用裝在防護活門框上的報光器和受光器，當活門關閉時，安裝在活門上的金屬遮光板，通過報光器和受光器之間，使防爆光電開關給出一組常開接點斷開，電笛和信號不顯示信號。當活門敞開時，報光器和受光器之間被檢測物體，使防爆光電開關給出一組常開接點閉合，電笛、信號顯示報警信號，值班人員關閉防護活門。井下炸藥庫抗沖擊波活門結構和作用
