風門聲光報警裝置的組成
作者： 礦用風門來源： 互聯網
煤礦井下巷道礦用風門聲光報警裝置（MFJ-2型無壓風門語音燈光聯鎖報警系統）是ZMK-127風門全自動控制裝置里去掉氣缸、電控箱、PU管、紅外感應器等元器件后的一部分，只保留了礦用自動風門控制系統的報警功能。

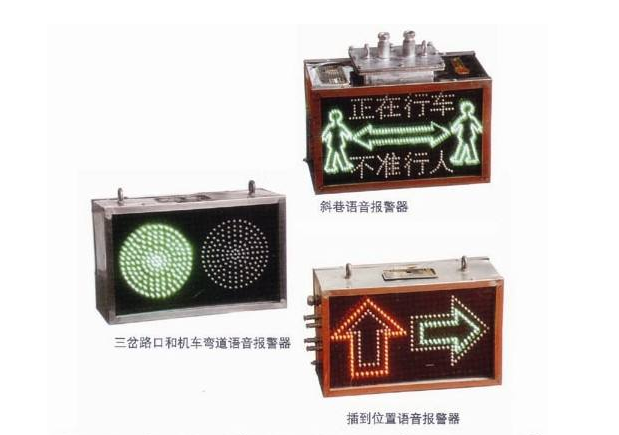

風門語音燈光報警系統主要有風門位置傳感器、風門自動控制裝置主機、聲光報警箱等三部分組成的， 把兩個報警器箱子分別掛在兩道風門外側的墻壁上，磁控開關帶有干簧管的一個安裝在門框上橫梁上，磁鐵部分安裝在對應的門扇上跟隨門扇一起轉動，為了節約信號線把控制主機安裝在兩道風門的中間位置的巷道壁上用膨脹螺絲固定好。
兩道礦用無壓風門或煤礦正反單扇風門中的一道風門打開時，門扇上的磁控開關中的磁鐵部分與門框上含有風門開閉狀態傳感器的干簧管部分分離，位置傳感器向風門自動控制裝置主機發出信號，主機里的PLC可編程控制器接收到信號后給報警箱發送指令后LED燈與喇叭開始工作，即一道風門打開時，該道風門處綠燈亮；聲音報警提示“風門打開，請您注意安全”；同時，另一道風門處的紅燈閃爍，聲音提示“前方風門打開，請您稍后”，這個邏輯設計符合《煤礦安全規程》要求。
手動風門雖然在兩道之間安裝了氣動閉鎖器或機械閉鎖器，但是它們反應速度比較慢不靈敏；同樣在氣動風門上也有這個缺陷，由于純氣動無壓風門控制系統的客觀因素導致兩道風門能存在同時被打開的幾率，雖然機會少但確實有這個后顧之憂，如果給手動控制下的風門和純氣控風門都增加上一套報警系統后效果要大不一樣了。
風門聲光報警裝置提醒礦井下巷道里的行人或礦車駕駛員隨時注意安全注意對面風門的開閉狀態，防止被風門碰傷的現象發生或造成竄風的現象。產品具有結構簡單工作可靠，抗干擾性強
，維修方便，故障率低及互換性好等特點，并且有效改善工作條件，提高機車和礦工的安全通行效率，為建設安全型礦井打下了良好的基礎。
