礦用通車風門,自動通車風門組成和功能
作者： 礦用風門來源： 互聯網

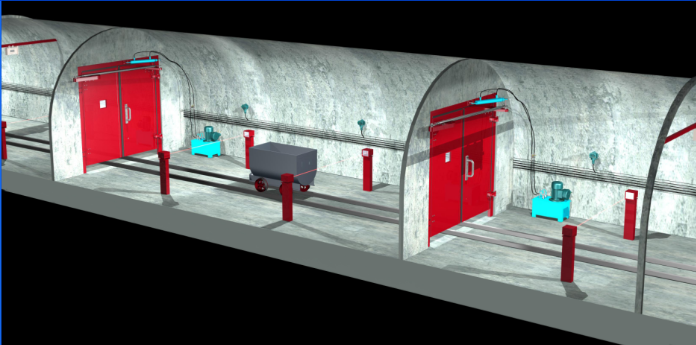

礦用自動通車風門包括感應裝置、控制器、提示裝置和風門裝置；感應裝置包括傳感器，風門裝置包括第一風門和與所述第一風門對置的第二風門，第一風門和第二風門內外兩側均設置有傳感器和提示裝置，提示裝置用來提示第一風門和第二風門的開/關狀態，所述感應裝置向控制器輸入感應信號，控制器根據所述感應信號控制提示裝置的開/關和第一風門和第二風門的開/關；第一風門和第二風門均包括門框、活動門扇和驅動裝置，所述驅動裝置包括帶有絲桿和在該絲桿上設置的絲桿螺母的螺桿傳動裝置、可旋轉驅動螺桿傳動裝置的電機、導桿和開門力臂；螺桿傳動裝置的一端與電機相連，螺桿傳動裝置的另一端通過導桿與開門力臂的一端連接，開門力臂的另一端與活動門扇連接。該風門裝置結構簡單，便于安裝和維護。
礦用自動通車風門功能:
1、自動閉鎖功能，可以在開啟一扇風門時自動鎖死對向風門，防止發生雙向風門同時開啟造成巷道風流紊亂；
2、自動開啟和自動關閉功能，風門裝置的雙向紅外對射傳感器，可以感應到工作人員和車輛的信號，自動開啟和關閉風門；
3、防止擠壓功能，風門安裝有壓力傳感器32，當風門關閉時可以自動感應到風門中間有無障礙物或人員，防止擠壓人或物體，如果關閉風門時壓力傳感器32感應到有障礙物時(人員或車輛)，風門會自動停止關閉，直到障礙物移出后自動關閉風門；
4、可以雙向語音和字幕提示，在對向風門打開時，會自動提示相對方向人員耐心等待，防止工作人員強行打開風門。驅動裝置還包括一導桿，導桿的兩端分別于兩個開門力臂相連，絲桿螺母與導桿本體相連。
第一風門和第二風門的驅動裝置的工作原理是:電機111帶動絲桿112旋轉、絲桿112帶動絲桿螺母113前進或后退，絲桿螺母113的前進或后退取決于電機111轉動的方向是正向或反向，絲桿螺母帶動導桿114前進或后退，導桿114推動或拉動門上的開門力臂115，從而形成門的開關動作。至于對向門的互鎖靠控制器控制，控制器可以分析處理傳感器傳來的信號然后根據信號的先后順序來發出指令，控制風門的開關情況。
礦用自動通車風門在達到煤礦安全生產的相關要求下，還具有操作安裝簡單，成本低，故障率少，維護方便、并且可以實現無人值守，可全自動控制的優點。
