風門半自動氣控裝置

 1 裝置結構

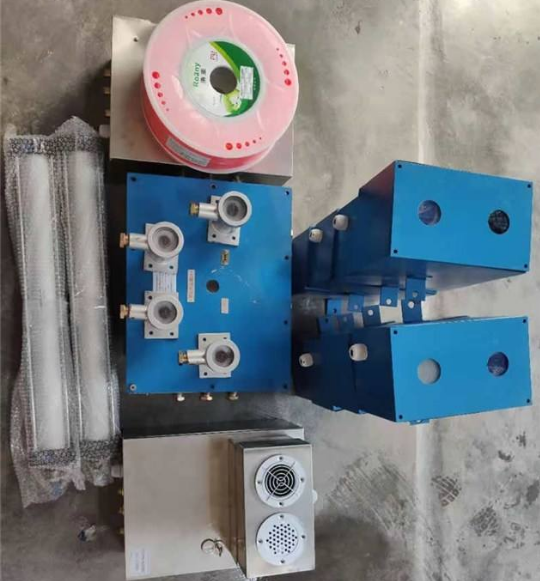

裝置主要由全氣控風門主( 副) 按鈕控制箱( 4 套) 、拉線開關( 8 套) 、氣動執行機構( 2 套) 、氣動開關感應裝置( 2 個) 、氣動閉鎖( 2 個) 、氣動報警箱( 4 個) 、配套管路及管路附件( 若干) 等構成。

1)主( 副) 控制箱。全氣控風門主( 副) 控制箱外殼采用 304 不銹鋼板制作，內部集中裝有氣源處理元件、氣動控制元件、氣動操縱元件以及調速元件。其中，氣源處理元件具有氣源過濾、動力系統調壓、系統潤滑功能; 氣動控制元件通過氣動控制元件的集成構成氣動“或”門控制回路、安全保護回路、氣動報警回路、緊急狀態解鎖回路及自動關門沿時回路; 氣動操縱元件控制箱面板上設置有開門按鈕 ( 綠色) 、關門按鈕( 紅色) ，便于人員通過時手動操作; 解鎖按鈕( 紅色) 、復位按鈕( 綠色) ，便于風門開閉、解鎖復位手動操作; 調速元件是對調速回路的設置，便于調節風門的開閉速度，保障風門開閉運動的平穩性。

2)拉線開關。拉線開關外殼采用 304 不銹鋼板制作，內部裝有手拉式氣控閥。每道風門的前后分別錯位安裝 1 個開門拉線開關、1 個關門拉線開關，便于車輛通過時，司乘人員隨時打開或關閉風門。

3)氣動執行機構。氣動執行機構由執行氣缸、氣缸架、不銹鋼外殼、滑輪組件等組成，安裝于平衡風門三角架側，是風門開閉的動力來源。

4)氣動閉鎖與氣動開閉狀態傳感器。氣動閉鎖與氣動開閉狀態傳感器配套使用，氣動閉鎖安裝于風門門框橫框上，風門關閉時，鎖桿處于打開狀態; 氣動開閉狀態傳感器安裝于門框邊立框上，風門關閉時，傳感器觸桿被門扇壓縮，氣路處于阻斷狀態。

5)氣動報警器。氣動報警器外殼采用 304 不銹鋼板制作，內部裝有氣動發聲元件以及氣動回路控制元件，是風門開閉狀態信息的主要提示器件 。
