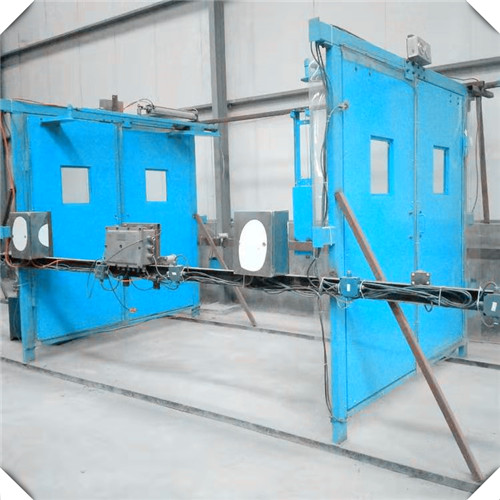

電控氣動雙用自動無壓風門所具備的功能
作者: 礦用風門來源: 互聯網

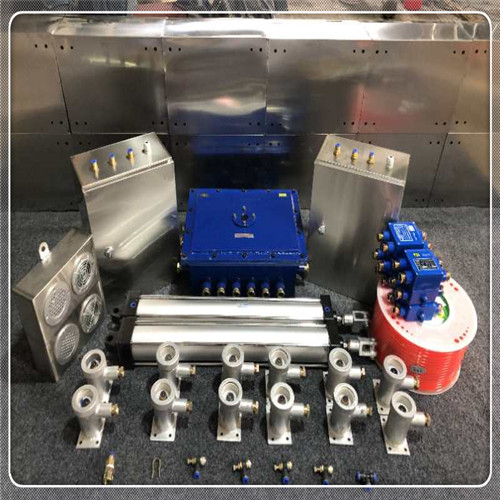

現在為了提高自動無壓風門使用方便,在電控自動風門上安裝一套純氣動控制裝置,當煤礦井下停電時可以使用按鈕式氣動控制繼續使用,還可以按下泄壓閥后手動來開啟風門,是一款綜合性能比較強的,維修率低,出現事故后不耽誤大家撤離,推薦給大家使用
開門信號采用光控傳感器方式,光控傳感器傳感器安裝在門扇上,當行人或膠輪車到達光照傳感器位置式,用光照射光控傳感器感應信號,則風門開啟,通過后延時自動關閉風門。
當當車輛或行人到達A門光控傳感器時,照射光控傳感器感應信號,其信號經PLC處理后輸出,直接控制A門驅動系統開啟風門A;A門聲光報警器綠色指示燈亮,語音提示“開門請注意,離開請關門”同時B門紅色指示燈亮,語音提示“對面風門已開,請稍后”,此時,車輛或行人可安全通過A門。通過A門紅外對射時,延時一定時間風門自動關閉。
延時一定時間后,信號經PLC處理后輸出,直接控制B門驅動系統開啟風門B;B門聲光報警器綠色指示燈亮,語音提示“開門請注意,離開請關門”同時A門紅色指示燈亮,語音提示“對面風門已開,請稍后”,此時,車輛或行人可安全通過B門。通過B門紅外對射時,延時一定時間風門自動關閉。
正常狀態下A門與B門閉鎖,同時只能打開一道風門。
必須在門體兩側安裝醒目的停車指示標記,在門扇完全開啟前,車輛不得超過停車線。
風門自動系統具有多重保護機制,有比較高的安全、穩定性。首先,防夾功能是將紅外傳感器安裝在每道門的兩側,如關門時有車輛通過可立即開門,避免車輛碰撞門扇,出現事故。其次,風門的開關是通過油缸來實現,具有閉鎖功能。一道門開啟時,另一道門閉鎖,防止兩道風門同時打開,造成風流短路。
當停電狀態下,可手動按鈕控制風門的打開和關閉。
