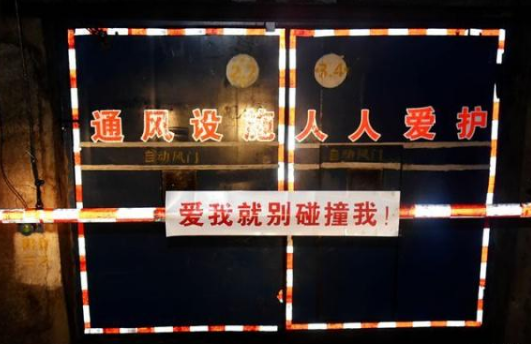

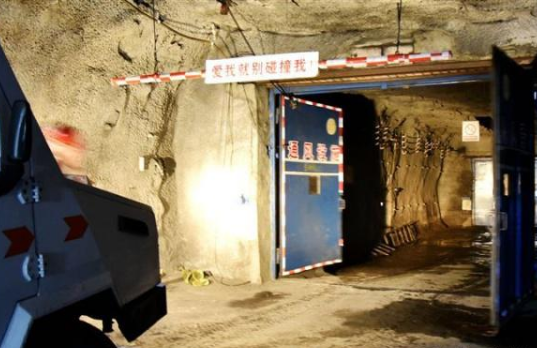

目前煤礦井下自動風門主要有紅外和光控兩種感應方式,光控?zé)o壓風門和紅外線自動無壓風門各有各的特點,濟寧和利隆生產的礦用光控自動無壓風門實現了自動化開啟風門的基礎上安裝一套風門聲光語音報警裝置和風門防夾功能,使用起來更加安全可靠。

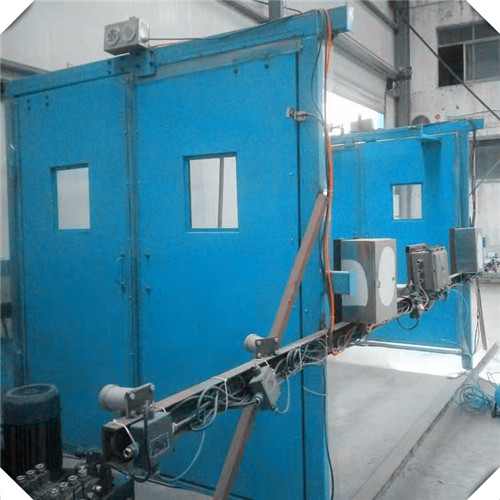

礦用光控自動無壓風門,此風門包括三部分,即無壓風門部分、驅動(氣動)部分和控制部分。該風門門體結構簡單、強度高、密封嚴密、安全可靠、操作簡單等突出優點

礦用光控自動無壓風門特點
1.每道風門的兩側各配有一個紅外線傳感器探頭,當有人或車通過風門時能夠?qū)崿F(xiàn)風門的自動啟閉;
2.門扇為鋼制結構,強度大,密封嚴密,漏風量小;
3.關閉平穩,安全可靠;
4.雙向隔風,不須再設反向風門;
5.工作簡便可靠,具有自動和手動兩種操作功能;
6.結構簡單,易維護;
7.兩道風門之間可通過電氣實現閉鎖。

礦用光控自動無壓風門安裝步驟
(1)、先在軌道兩側適當位置鑿坑。在距軌面150mm處墊鐵板5找平(如果兩軌面不平,以高軌面為準)。
(2)、在巷道內放置兩個橫木,再將門扇放上,用M16螺栓將門梁與門框固定在一起。門扇的下部用鐵絲或夾板將兩扇門固定在一起。
(3)、立起門扇,調整左右距離,并用水平尺調平。門梁必須水平,兩扇門必須在同一個垂直面內,門扇關閉嚴密。
(4)、門扇調整好后,用木撐或鐵絲將門扇固定。
(5)、開始砌墻,在合適位置將導向輪固定到墻內。過木要放到門墻上,用兩根過木將門梁夾住,切不可將過木直接壓到門梁上。過木的合適位置是:過木的下緣應比門梁的上緣略低5mm左右。
(6)、氣動元件及管路的安裝要按施工圖及有關規定進行。首先將氣
元件固定在設計位置,然后按設計接通管路調試好即可。
調試
(1)、門墻凝固后,即可將連桿機構2、鎖拉手6、拉手14、吊桶8等配件裝上,然后關上門,調整連桿機構上的連桿,直到門扇關嚴為止,隨后用搬手將連桿的鎖緊螺母擰緊即可。
(2)、吊桶內加沙或其他重物,使風門能夠平穩關閉即可。
維護
(1)、對在運輸、安裝過程中損壞的密封條進行更換。
(2)、對門上的緊固件要涂油以防日后銹死而更換不便。
礦用光控自動無壓風門控制部分的安裝調試:
(1)在每道風門兩側巷道頂板的適當位置(根據礦上的實際情況而定)各安裝一個紅外線探頭;
(2)每道風門的控制主機可掛到兩道風門之間巷幫的適當位置;
(3)通過電纜使每道風門的控制主機分別與其探頭和電磁鐵相連;
(4)兩道風門的控制主機用電纜相連使其兩者之間實現相互閉鎖;
(5)安裝完畢后,經過調試(主要包括延時時間、探頭距風門的距離等)達到使用要求即可。
