ZMK-127自動平衡風門和礦用純氣動風門不同點
作者: 礦用風門來源: 互聯網

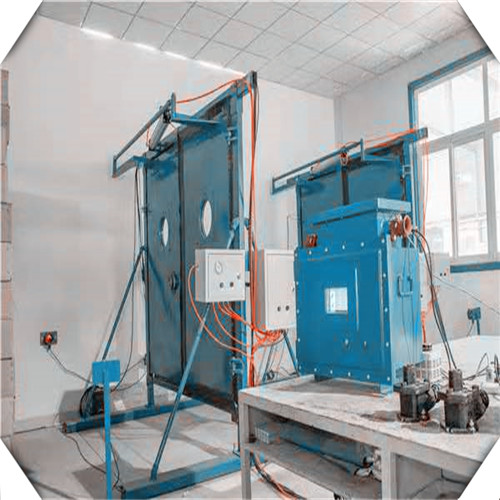

ZMK-127自動平衡風門和礦用純氣動風門共同點當行人和礦車根據時由該設備保持風門的全自動開閉。在煤礦斷電時,靠譜人力資源開閉風門。本設備用PLC全自動控制系統軟件,選用紅外線傳感器做為器,并兼具語言警報,確保行人和車子圓滿、安全性根據。控制作用:控制器接受到紅外線傳感器發過來的數據信號,分辨后,控制執行機構(汽缸、液壓缸)姿勢,開啟風門;7秒后(經PLC可調式),全自動控制執行機構姿勢,關掉風門。鎖閉作用:當相互之間連鎖加盟的兩條風門在其中隨意一道開啟時,控制器控制執行機構鎖閉另一道風門,使之不可以打開;當開啟風門關掉后,控制器全自動。

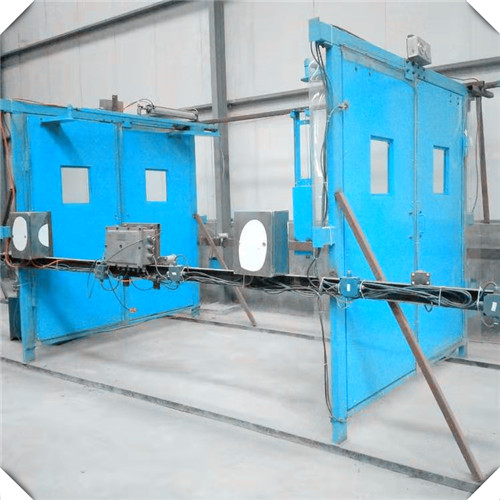

礦用自動平衡風門和純氣動平衡風門有本質性的區別,前者既用電源也要有氣源,而礦用純氣動風門控制裝置只要有氣源即可,不用電,節省了能源的消耗,綠色生產安全可靠。
ZMK-127電控氣動平衡風門的中樞氣動風門控制用電控裝置主要有礦用風門位置傳感器(煤礦風門開閉狀態傳感器)、本安型風門聲光報警器、主機,礦用本安型紅外線傳感器(光控感應器)、氣缸、電控箱等組成;一套鐵質礦用平衡風門在煤礦使用和非煤礦應用時包含的設備數量不同;一套鋼制煤礦平衡無壓風門包括兩道,一套金屬礦山平衡風門有的一道即可,有的礦井礦業通風系統也和煤礦一樣要求安裝兩道。
ZMK-127礦用自動平衡風門與礦用純氣動平衡風門相比,智能化程度要高出不少,尤其在以行車為主的巷道它的優勢更加明顯,使用純氣動氣控平衡風門的時候駕駛員需要下車手動按下氣控箱上的綠色按鈕;經過風門后還需要再次按下紅色按鈕或使用拉線氣控閥控制風門的開關。使用礦用紅外感應型全自動平衡風門則礦車駕駛員不需要去手動執行上面的工作,只管駕駛車輛即可。
純氣動風門控制用電控裝置結構特點
1、本裝置用PLC自動控制系統,采用紅外傳感器作為監視器,并兼有語言報警,保證行人和車輛順利、安全通過。
2、控制功能:控制器接收到紅外傳感器接收器發來的信號,識別后,控制執行機構(氣缸、油缸)動作,打開風門;延時7秒后(經PLC可調),自動控制執行機構動作,關閉風門。
3、閉鎖功能:當互為連鎖的兩道風門其中任意一道打開時,控制器控制執行機構閉鎖另一道風門,使之不能開啟;當打開風門關閉后,控制器自動解鎖。
4、手動解鎖功能:當出現故障時按下復位按鈕,整個控制系統停止工作,此時風門能夠手動推開。當故障排除后按下置位按鈕,控制系統恢復正常工作。
5、語音提示功能:風門打開時,控制器應控制聲光報警箱提示語音信號。
為了延長ZMK-127礦用自動平衡風門的使用壽命,還在PLC程序設置里增加了必須持續遮擋紅外線傳感器一定的時間后風門才自動執行啟閉動作,否則行人不走大門而是從行人小門通行,伴隨著煤礦純氣動平衡風門的升級,氣動風門控制裝置的閉鎖效果也有明顯的改善,基本杜絕了兩道無壓風門同時能被打開的現象發生。
