純氣動風門控制裝置元件有幾部分組成
作者： 礦用風門來源： 互聯網

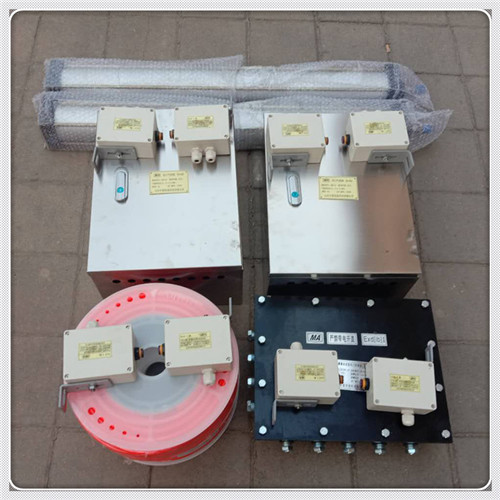

一套純氣動風門控制裝置的組成部件主要由大小不一的四個氣控箱、2條氣缸、氣管等構成；如果風門純氣控裝置與平衡風門或正反風門采用軟連接裝置時除了上面的部件外還增加了氣缸前后安裝做及連接裝置、滑輪組、鋼絲繩等設備，增加了該控制系統的生產成本。
此裝置可實現風門的自動開啟和關閉，通過紅外線對射感應，動作靈敏，效果好。整套裝置可實現一推一拉式風門兩道或者三道，既可實現單人單車通過，也可實現電機車通過，開啟角度可根據實際進行調節，開閉自如，暢通無阻。
功能特點
1、本裝置用PLC自動控制系統，采用紅外傳感器作為監視器，并兼有語言報警，保證行人和車輛順利、安全通過。
2、控制功能：控制器接收到紅外傳感器接收器發來的信號，識別后，控制執行機構（氣缸、油缸）動作，打開風門；延時7秒后（經PLC可調），自動控制執行機構動作，關閉風門。
3、閉鎖功能：當互為連鎖的兩道風門其中任意一道打開時，控制器控制執行機構閉鎖另一道風門，使之不能開啟；當打開風門關閉后，控制器自動解鎖。
4、手動解鎖功能：當出現故障時按下復位按鈕，整個控制系統停止工作，此時風門可以手動推開。當故障排除后按下置位按鈕，控制系統恢復正常工作。
5、語音提示功能：風門打開時，控制器應控制聲光報警箱提示語音信號。
純氣動風門控制裝置的一個小氣控箱里安裝有油水分離器，它是安裝在距離氣源近的位置，巷道里的氣源經過該氣控箱以后濾掉水蒸氣減少對氣動元件的腐蝕，還能在油杯中注入適量的專用潤滑油，通過流動的氣體帶電氣動元件的內部表面，減輕元件的摩擦，延長了使用壽命。
在四個氣控箱的表面都有一紅一綠的兩個氣控按鈕，按下綠色按鈕時風門打開，按下紅色按鈕時風門執行關閉動作。在兩個大氣控箱內有換氣閥、閉鎖閥、梭閥、泄壓閥等組成，它們各司其職既能完成兩道風門之間的閉鎖作用，又能通過紅綠按鈕實現控制平衡無壓風門或正反向風門的半自動開關。
純氣動風門控制裝置的每個氣控箱的側面安裝有泄壓閥，以防出現故障后礦工可以在任何一個位置打開泄壓閥實現手動開關風門，有的廠家在風門全氣動自動開關裝置上安裝復位按鈕，我司從安全角度考慮，認為不妥。
