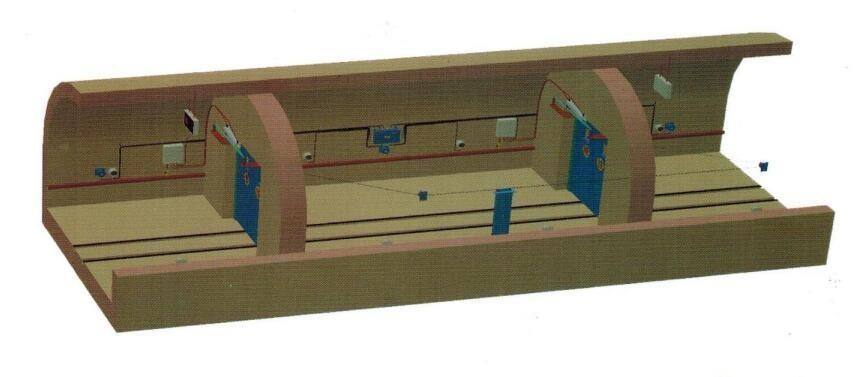

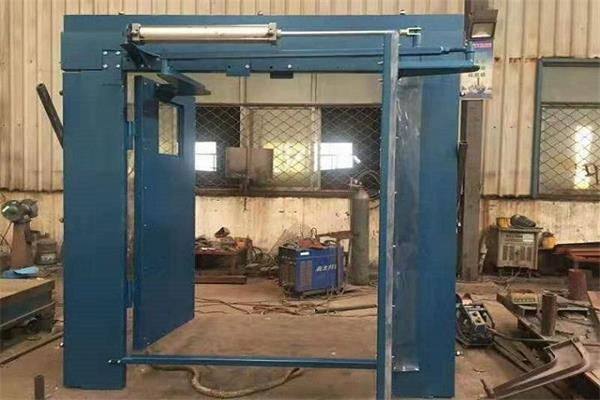

氣動風門（3.2×2.7m）氣動平衡無壓風門
5.3.1風門為平衡無壓風門，門扇開啟角度不小于90°，風門1組為2道（雙開門，共4扇門扇）。
5.3.2風門開啟后凈通車尺寸：寬3.2m，高2.7m（凈尺寸不包括門板及門軸尺寸）。
5.3.3 每扇門板為高強度竹膠板整張制作，不得拼接，門板厚高為40mm，經久耐用。門板表面刷醒目反光油漆；每道門板頂部噴醒目安全標語；門板周邊要用鍍鋅白鐵皮或角鋼包邊沿口，包邊寬度不小于50mm，門板上留有300mm×300mm的雙層有機玻璃觀察窗，有機玻璃厚度不小于10mm，門板上要設有推拉風門的拉手，要求拉手位置合理，安裝方便。
5.3.4每道風門門框（即頂底梁、立柱）采用 120 mm×80 mm×8mm 厚的優質方管制作。
5.3.5風門門板與門框采用軸承軸套連接，每扇門板連接軸套不少于2處，連接軸直徑不小于25mm，風門聯桿、直臂、彎臂、螺栓、軸承有足夠強度；風門門框、彎臂、門軸必須用螺栓連接，連接螺栓規格不小于M12，并帶全彈墊、平墊、螺母等。
5.3.6氣動風門的開啟觸發條件為地感線加手動按鈕，兩者可以互相切換，當打開風門的信號觸發時，保證同一道風門的2扇門板同時同步開啟；氣動風門的關閉觸發條件為從風門開啟時刻延時計時或手動按鈕，當關閉風門的信號觸發時，保證同一道風門的2扇門扇同時同步關閉；同一組風門的2道風門必須實現閉鎖；觸發手動按鈕開啟后需手動觸發按鈕關閉。
5.3.7每組風門配備自動氣動控制裝置1套（包括礦用隔爆兼本質安全型控制箱、氣動控制系統、紅外對射傳感器、氣缸、管路、礦用本安型位置傳感器、礦用本安型聲光信號顯示箱（LED屏幕）、礦用隔爆型控制按鈕 、氣動聯鎖裝置、綜保、電控備用電源裝置等附屬裝置，包括但不限于以上配件），各電控裝置的控制箱、綜保、按鈕、接線盒、語音報警器、車輛檢測器、信號燈等必須有防爆合格證、產品合格證、煤礦礦用產品安全標志，各組件的數量根據風門實現的開閉功能確定，實現風門開閉自動化。氣動控制裝置安裝孔應與風門配套，并要求安裝、操作簡單，容易維護。
5.3.8各裝置的型號：綜保（ZBZ-4.0(2.5)0.66/1.14）、氣管（直徑不小于12mm）、信號燈、車輛檢測器與自動氣動控制裝置相匹配，氣缸魚眼接頭與直臂相匹配。
5.3.9防爆信號燈屏幕（LED）尺寸為400mm×300mm，可顯示開關門倒計時，屏幕字體、顏色可設置，信號燈裝置應與風門電動控制裝置相匹配。屏幕內容可編輯，開門時屏幕顯示綠色，對面屏幕顯示紅色。
5.3.10風門力學結構合理，氣缸能力與氣管、風門自重、所承壓力相匹配，不得出現因供氣管直徑小或氣缸推力小而造成風門開關時間較長，壓力范圍為0.4Mpa-0.5Mpa，開啟和關閉時間不大于15秒；風門門框立于墻體正中，保證風門開啟或關閉狀態時彎臂等部件不能嵌入墻體（墻體厚度為0.75m）。
5.3.11 風門頂梁裝有全長限位擋板，材質為3mm厚鋼板，寬度50mm，擋板上應有氈條；底檻中部裝有高度100mm限位擋板，材質為25mm厚鋼板，寬度150mm,擋板可拆卸。
5.3.12每扇風門門板上部配備有足夠強度的起重環，滿足風門安裝時起吊門板要求。
5.3.13風門門板與門框、門板之間應有雙道橡膠密封壓條（D型），經久耐用，門板關閉時嚴密不漏風；門板與底檻間應裝有線膠橡膠板，厚度5mm。橡膠板應使用4mm×20mm扁鐵配套不銹鋼十字沉頭自攻螺絲釘固定，螺釘固定間距保持在200mm～250mm。橡膠板過門縫后余留長度不小于80mm，在巷道負壓作用下，橡膠板密封條能封堵門縫，保證嚴密不漏風。
5.3.14根據GB8624-2012《建筑材料及制品燃燒性能分級》，竹膠板燃燒性能等級達到B1級，產煙量附加等級達到s1級，燃燒滴落物/微粒附加等級達到d0級，產煙毒性附加等級達到t1級，并附檢驗報告。根據GB/T17657-2013《人造板及飾面人造板理化性能試驗方法》試驗，竹膠板含水率≤15%，吸水厚度膨脹率≤10%，靜曲強度≥50MPa，彈性模量≥5000MPa，沖擊韌性≥50KJ/㎡，并附檢驗報告；每扇風門門板上部配備有足夠強度的起重環，滿足風門安裝時起吊門板要求。
5.3.15風門門板要求噴顏色為桔黃色磁漆，色號為022，風門門框要求噴顏色為翠綠色磁漆（與察哈素煤礦現有風門顏色一致）。
5.3.16 每套風門電控裝置具有遠程控制功能，預留光轉機交換接口2個，能與電腦連接修改程序。
5.3.17礦用自動氣動控制裝置、隔爆兼本質安全型控制箱應配有袖珍型紅外線遙控器，遙控器可調試控制程序或時間，調整程序應為中文顯示，按鍵便于操作。
5.3.18 每套風門電控裝置應裝有防爆備用電源，當風門停電后備用電源能實現自動切換，使用時間不小于2h。
5.3.19每臺氣缸上需配套保護套，防止粉塵和雜物進入損壞氣缸，風門開關時保護皮套能伸縮靈活，兩端口采用松緊帶制作，風門開關時不受影響，保護皮套拆卸方便，每扇風門上的氣缸保護套配備不少于5件。
5.3.20 每組風門需另配備同等長度、能力的氣缸2臺(除風門原有自帶外）。
5.3.21每組風門需另配備紅外對射傳感器8組，1組2個，1個發射1個接收，（除風門原有自帶外）。
