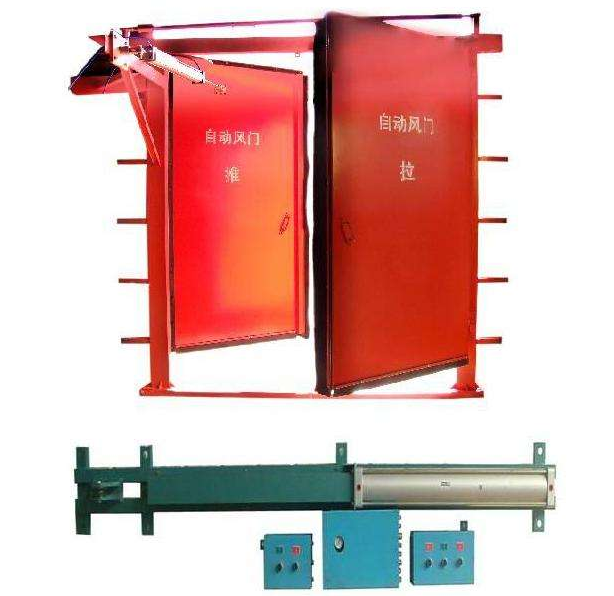

電動風門（5×3.5m）液壓全自動紅外線感應風門
5.1.1風門為同方向開關風門，門扇開啟角度不小于90°，風門1組為2道（雙開門，共4扇門扇）。
5.1.2風門開啟后凈通車尺寸：寬5m，高3.5m（凈尺寸不包括門板及門軸尺寸）。
5.1.3每扇門板為高強度竹膠板整張制作，不得拼接，經久耐用。門板表面刷醒目反光油漆，每道門板頂部噴安全標語；門板周邊要用鍍鋅白鐵皮包邊沿口，包邊寬度不小于50mm。
5.1.4每扇門板邊緣處須有不小于100mm×48mm的槽鋼，槽內全長拱形加固，防止在使用過程中門板受負壓變形。
5.1.5每道風門門框（即頂底梁、立柱）采用 160×80×8mm 厚的優質方管制作。

5.1.6風門門板與門框采用軸承軸套連接，每扇門板連接軸套不少于3處，連接軸直徑不小于25mm，連接軸槽鋼必須與門板寬度一致，風門聯桿、直臂、彎臂、螺栓、軸承有足夠強度；風門門框、彎臂、門軸必須用螺栓連接，連接螺栓規格不小于M12，并帶全彈墊、平墊、螺母等。
5.1.7每道風門只有一扇門板頂部設置調節風窗1個，調節風窗規格為：600mm×400mm，最大調節斷面600mm×400mm；每道風門只有一扇門板上必須設高1.2m、寬0.7m的行人風門，行人風門下沿距電動風門門檻距離為300mm，行人風門應用螺栓固定在主風門門板上，行人風門門板應采用傾斜滑道式開關，滿足行人風門自動靈活關閉的要求；主風門門板和行人風門門板上要設有推拉風門的拉手，要求拉手位置安全合理，安裝方便。行人風門傾斜滑道終點處應加入限位裝置，防止行人風門開到位后夾傷人員。
5.1.8電動風門的開啟觸發條件為地感線加手動按鈕，兩者可以互相切換，當打開風門的信號觸發時，保證同一道風門的2扇門板同時同步開啟；電動風門的關閉觸發條件為從風門開啟時刻延時計時或手動按鈕，當關閉風門的信號觸發時，保證同一道風門的2扇門扇同時同步關閉；同一組風門的2道風門必須實現閉鎖；觸發手動按鈕開啟后需手動觸發按鈕關閉。
5.1.9風門上應配有開關傳感器，當系統電源停電后，有一道風門未關閉，恢復供電后，第一時間執行打開的風門自動關閉。
5.1.10每組風門配備電動液壓控制裝置1套（包括液壓泵站、油管、綜保、開關等附屬裝置），各電控裝置的泵站、電機、開關、綜保、按鈕、接線盒、語音報警器、車輛檢測器、信號燈等必須有防爆合格證、產品合格證、礦用產品安全標志證，各組件的數量根據風門實現的開閉功能確定，實現風門開閉自動化。電控裝置安裝孔應與風門配套，并要求安裝、操作簡單，方便維護。
5.1.11各電控裝置的型號：電機功率應與液壓泵站配套，不低于4KW，礦用隔爆型磁力啟動器（QJZ-60，0.38/0.66）、綜保（ZBZ-4.0(2.5)0.66/1.14）、油管（直徑不小于13mm）、接線盒（四通本質安全型）、車輛檢測器（DC24V）、信號燈（DC24V）。
5.1.12風門力學結構合理，液壓泵站能力與油管、油缸、風門自重、所承壓力相匹配，不得出現因供油管直徑小或電機功率低而造成風門開關時間較長，開啟和關閉時間不大于15秒；風門門框立于墻體正中，保證風門開啟或關閉狀態時彎臂等部件不能嵌入墻體（墻體厚度為0.75m）。
5.1.13 風門頂梁裝有全長限位擋板，材質為3mm厚鋼板，寬度50mm,擋板上應有氈條；底檻中部裝有高度100mm限位擋板，材質為25mm厚鋼板，寬度150mm,擋板可拆卸。
5.1.14根據GB8624-2012《建筑材料及制品燃燒性能分級》，竹膠板燃燒性能等級達到B1級，產煙量附加等級達到s1級，燃燒滴落物/微粒附加等級達到d0級，產煙毒性附加等級達到t1級，并附檢驗報告。根據GB/T17657-2013《人造板及飾面人造板理化性能試驗方法》試驗，竹膠板含水率≤15%，吸水厚度膨脹率≤10%，靜曲強度≥50MPa，彈性模量≥5000MPa，沖擊韌性≥50KJ/㎡，并附檢驗報告；每扇風門門板上部配備有足夠強度的起重環，滿足風門安裝時起吊門板要求。
5.1.15風門門板與門框、門板之間應有雙道橡膠密封壓條（D型），經久耐用，門板關閉時嚴密不漏風；門板與底檻間應裝有線膠橡膠板，厚度5mm。橡膠板應使用4mm×20mm扁鐵配套不銹鋼十字沉頭自攻螺絲釘固定，螺釘固定間距保持在200mm～250mm。橡膠板過門縫后余留長度不小于80mm，在巷道負壓作用下，橡膠板密封條能封堵門縫，保證嚴密不漏風。
5.1.16風門門板要求噴顏色為桔黃色磁漆，色號為022，風門門框要求噴顏色為翠綠色磁漆（與察哈素煤礦現有風門顏色一致）。
5.1.17每套風門電控裝置具有遠程控制功能，預留光轉機交換接口2個，能與電腦連接修改程序。
5.1.18礦用隔爆兼本安型PLC風門電動自動控制系統、電控箱應配有袖珍型紅外線遙控器，遙控器可調試控制程序或時間，調整程序應為中文顯示，按鍵便于操作。
5.1.19防爆信號燈屏幕（LED）尺寸為400mm×300mm，可顯示開關門倒計時，屏幕字體、顏色可設置，信號燈裝置應與風門電動控制裝置相匹配。屏幕內容可編輯，開門時屏幕顯示綠色，對面屏幕顯示紅色，每組風門配套2個防爆信號燈屏幕（LED）。
5.1.20風門油缸長度不少于1200mm。
5.1.21每組風門需另外（除風門自帶一套）配套同等壓力、直徑的各類油管2套。
5.1.22 每臺油缸上需配套油缸保護皮套，防止粉塵和雜物進入損壞油缸，風門開關時保護皮套能伸縮靈活，兩端口采用松緊帶制作，風門開關時不受影響，保護皮套拆卸方便，每臺油缸保護套配備不少于5件。
